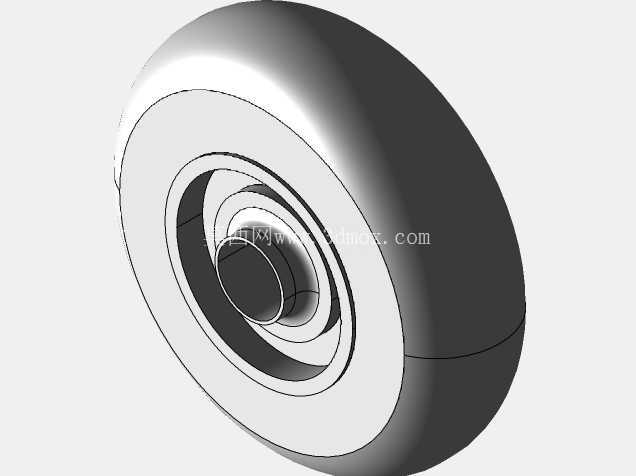

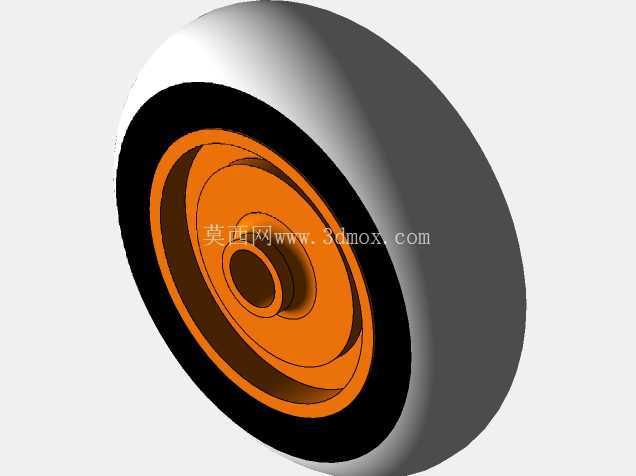

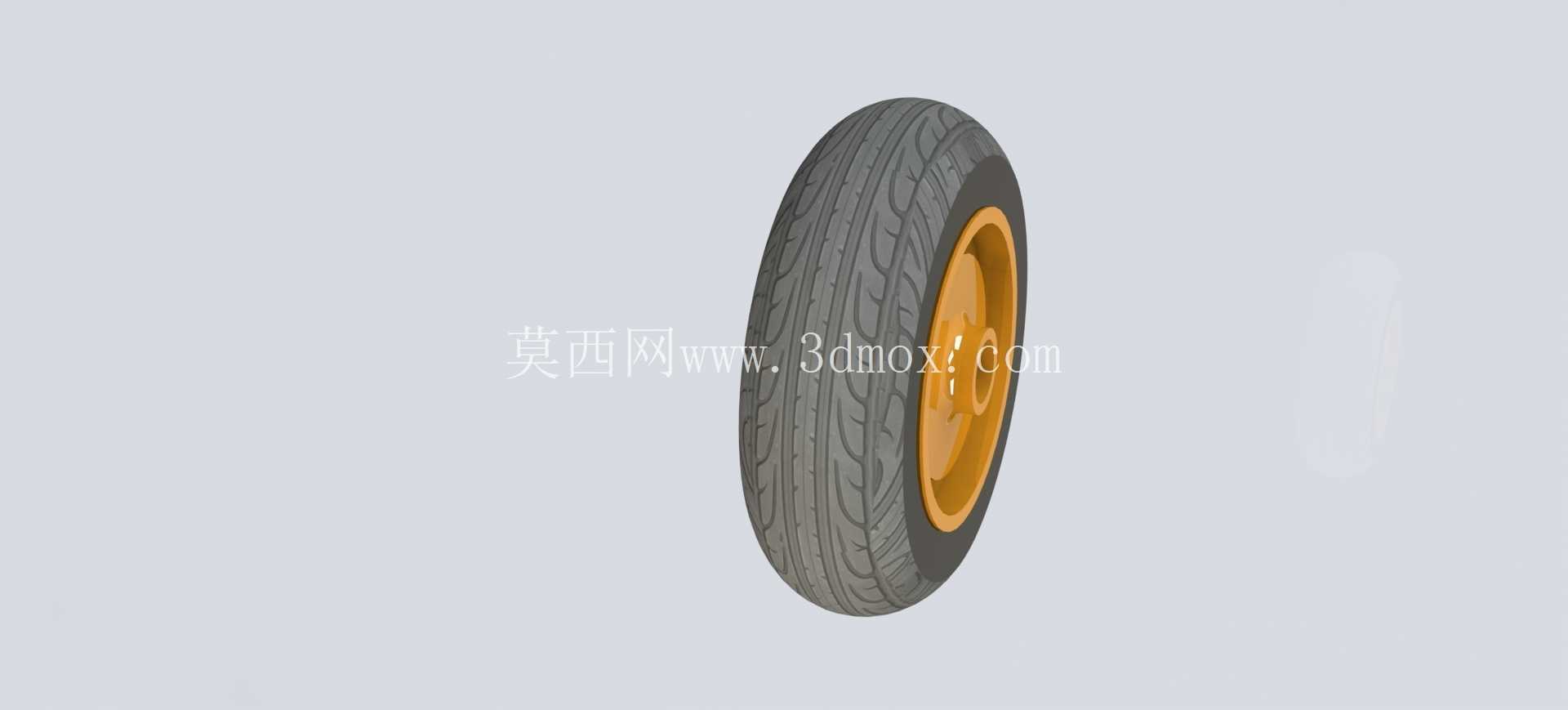

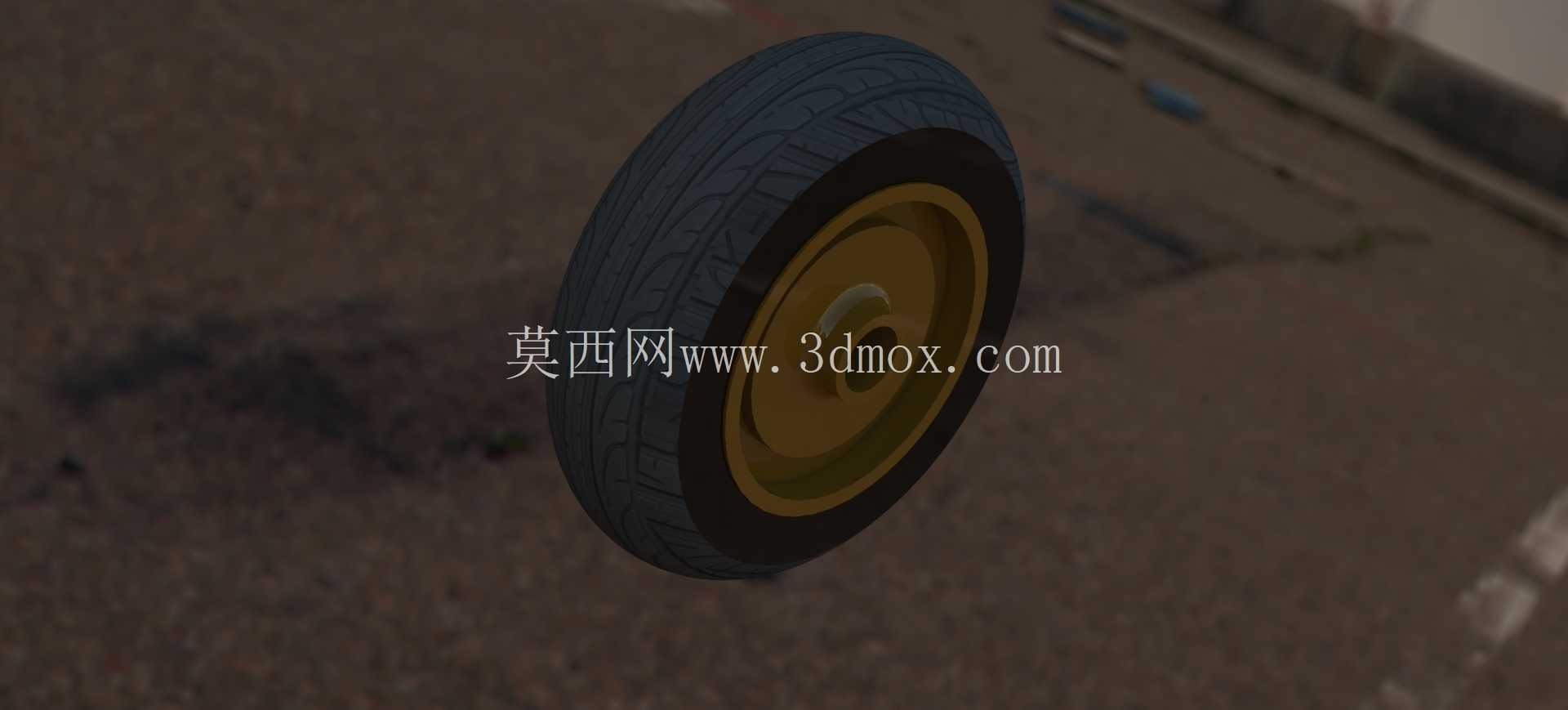

六英寸带轮毂橡胶行走轮结构设计

　　在小型移动设备、服务类机器人、轻型工装推车的行走机构选型中，小尺寸橡胶轮的适配性往往直接决定整机的移动平顺性与运行噪音表现，这款六英寸规格的橡胶轮，最初是为小型竞技类移动机器人配套开发，在实际适配过程中也可覆盖多数轻型移动载具的行走需求。从结构设计逻辑来看，轮体采用橡胶胎体与硬质轮毂分体组合的形式，橡胶胎面设置了连续的纵向排水沟槽与细碎的横向防滑纹路，这种纹路设计并非照搬民用轮胎的纹路方案，而是针对室内平整地坪、室外硬质铺装路面的常见使用场景优化，既可以在干燥地面提供足够的静摩擦力避免起步打滑，也能在遇到少量积水或浮尘的路面时，通过沟槽快速排开接触面的介质，维持轮面与地面的有效接触，减少侧滑风险。

　　胎体的橡胶硬度控制在邵氏65-70度区间，这个硬度区间的选择经过多轮实测验证：硬度过高会导致轮体在经过地坪接缝、微小凸起时缓冲不足，将地面振动直接传递到上部设备主体，长期运行会导致设备内部紧固件松动、精密传感元件出现数据漂移；硬度过低则会增大轮体滚动阻力，提升驱动电机的负载，同时在长时间承压静置时容易出现不可逆的胎体形变，导致启动瞬间出现卡顿。轮毂部分采用中心对称的盘式结构，中心设置与驱动轴适配的安装孔位，轮辐部分做了等距的减重镂空设计，在保证整体结构强度的前提下尽可能降低轮体自身的转动惯量，对于采用小功率直流电机驱动的小型移动设备来说，更低的转动惯量意味着更精准的启停控制，也能降低电机启动瞬间的电流冲击，延长驱动电路与电池的使用寿命。

　　轮毂与橡胶胎体的结合面设置了环形的定位凸台，装配时橡胶胎体通过过盈配合压装在轮毂外侧，凸台可以避免胎体在承受大扭矩输出、急加减速或者侧向受力时与轮毂发生相对转动，不需要额外涂抹粘接剂也能保证连接可靠性，后期如果胎体出现异常磨损，也可以单独更换胎体，降低维护成本。从安装边界尺寸来看，六英寸的轮径对应约152毫米的整体外径，胎面宽度控制在40毫米左右，这个尺寸参数可以在保证足够越障能力的前提下，控制轮体整体占用的安装空间——轮径过小会导致越障能力不足，遇到10毫米左右的地面凸起就容易出现卡滞，轮径过大则会抬升设备整体重心，降低设备运行时的稳定性，尤其是对于需要做快速转向、急停动作的移动机器人来说，过高的重心会增大侧翻风险。

　　轮毂的安装端面设置了与标准驱动轴适配的止口结构，安装时可以直接将轮毂套在驱动轴上，通过径向顶丝或者端面法兰完成固定，不需要额外设计定制的连接转接件，能够缩短整机的开发周期。在实际应用场景中，这款橡胶轮除了适配小型移动机器人，也可以用于轻型工具推车、可移动设备支架、小型AGV转运小车的行走机构，胎面的橡胶材质不会划伤环氧地坪、PVC地板等常见的室内地面材质，运行时的噪音可以控制在40分贝以内，适合在办公场所、实验室、医院病房等对噪音有要求的场景使用。设计过程中也充分考虑了轮体的动平衡表现，轮毂的镂空结构采用圆周等距分布，胎体的壁厚偏差控制在0.5毫米以内，在每分钟100转的常规运行转速下不会出现明显的径向跳动，避免因为轮体跳动导致的设备运行抖动。
