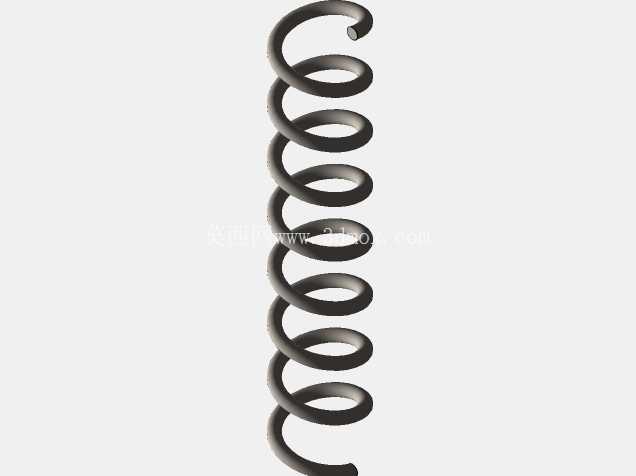

等节距圆柱螺旋压缩弹簧结构设计

在日常的机械结构设计工作里，压缩弹簧是出镜率极高的弹性储能元件，小到消费电子的按键回弹结构，大到重型工程机械的缓冲悬架系统，都能看到这类圆柱螺旋压缩弹簧的应用场景。做这类弹簧的三维建模时，首先要明确实际安装工况的边界约束：安装孔的内径决定了弹簧的外径上限，配套芯轴的直径则限定了弹簧内径的最小值，两端的安装座间距对应弹簧的自由长度，而工作行程下的压缩量则直接和弹簧的刚度参数挂钩。

从功能特性来看，这类等节距圆柱压缩弹簧在受力时，圈与圈之间预留的均匀间隙会逐步缩小，将外部施加的轴向压力转化为弹性势能，当外加载荷撤除后，弹簧会快速回弹至初始自由长度，以此实现缓冲、复位、储能、测力等不同的功能需求。比如在通讯类手持设备的内部结构中，这类小线径压缩弹簧常被用在SIM卡托的弹出机构、按键的回弹结构里，依靠稳定的回弹力保证机构操作的手感一致性，同时在设备跌落时能吸收部分冲击能量，避免内部刚性零件发生硬碰撞损坏。

设计这类弹簧的三维模型时，首先要确定核心参数的匹配逻辑：线径的选择要结合工作载荷的大小，线径越粗，弹簧的抗剪切能力越强，能承受的极限载荷越高，但对应的刚度也会更大，相同压缩量下需要的施加力更高；有效圈数则直接影响弹簧的变形量，在材料、线径、中径固定的前提下，有效圈数越多，弹簧刚度越低，相同载荷下的压缩行程越大，设计时需要根据实际需要的工作行程调整有效圈数，避免出现并圈过早导致行程不足，或是圈数过多导致弹簧失稳弯折的问题。

建模过程中要特别注意两端支撑圈的处理，常规的压缩弹簧两端会设置1到1.5圈的并紧磨平结构，这部分圈数不参与弹性变形，主要作用是保证弹簧站立时的垂直度，让弹簧在受压过程中受力均匀，避免出现侧向偏移导致的偏磨、弹力不均问题。绘制螺旋扫描路径时，要在两端的并圈位置做节距的平滑过渡，从端部的并紧状态逐步过渡到中间有效圈的等节距段，避免节距突变导致的应力集中，实际生产中这类节距过渡区域也是弹簧疲劳失效的高发位置，建模时还原这个细节，才能让后续的有限元受力分析结果更贴近真实工况。

从安装适配的角度来说，设计时还要预留合理的安装间隙：弹簧外径和安装孔之间要保留0.5到1毫米的单边间隙，避免弹簧受压膨胀时和孔壁发生摩擦卡滞；弹簧内径和配套导向芯轴之间也要保留0.3到0.8毫米的间隙，防止弹簧工作过程中出现歪斜卡滞。如果是用在高频往复运动的工况下，还要考虑弹簧的固有频率，避免工作频率和弹簧固有频率重合引发共振，导致弹簧早期断裂失效，这类场景下建模时可以适当调整有效圈数，或是调整线径、中径参数来改变弹簧固有频率，匹配实际的工作频率区间。

不同应用场景下对弹簧的端部结构要求也有区别，比如用在精密电子设备内部的小弹簧，端部不需要磨平，依靠并紧的端部就能保证足够的安装垂直度；而用在重载缓冲场景下的大线径弹簧，两端不仅要并紧，还要做磨平处理，磨平长度不小于端圈周长的四分之三，保证端部和安装座的接触面积足够，避免局部应力过大压损安装座，或是弹簧受力偏移。建模时还原这些端部结构细节，能让后续的装配干涉检查更准确，避免实际装配时出现端部干涉导致的安装不到位问题。

另外，弹簧的旋向选择也需要结合实际装配需求，如果是弹簧内部要穿过螺杆类零件，要注意弹簧旋向和螺纹旋向的匹配，避免弹簧受压转动时和螺纹发生卡滞；如果是组合使用的同心嵌套弹簧，内外弹簧的旋向要相反，避免工作过程中两个弹簧的圈体互相卡嵌，影响正常的伸缩动作。这些细节在三维建模阶段就要提前考虑到，在模型上明确标注旋向，才能给后续的生产、装配环节提供准确的参考。
