工业气动执行端波纹型真空吸盘结构

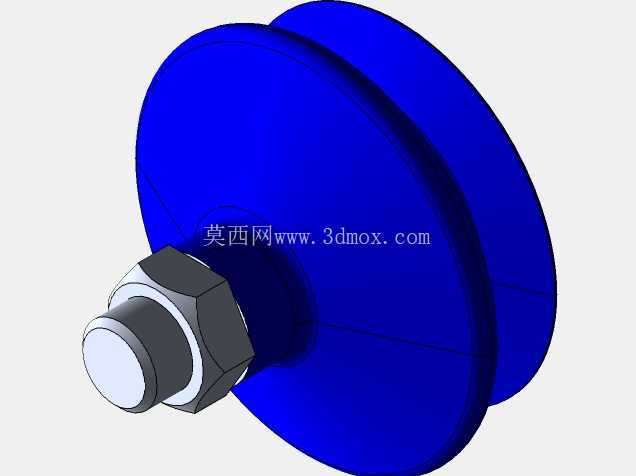

　　在自动化生产线的物料搬运环节，真空吸盘作为末端执行器的核心接触部件，直接决定了轻薄、易损工件的抓取稳定性，这款带外螺纹安装接口的波纹型真空吸盘，主要适配平整或带轻微弧度的光滑表面工件抓取，常见于电子组装线的PCB板转运、包装线的纸盒拾取、玻璃加工工序的板材上下料场景，相比平口吸盘，双层波纹结构能提供更大的垂直方向缓冲行程，在机械手快速升降、横移动作启停时，可抵消部分惯性冲击，避免硬接触刮伤工件表面，同时能补偿安装面与工件表面的小角度倾斜偏差，降低对机械手定位精度的严苛要求。

　　从结构设计来看，吸盘主体采用丁腈橡胶类弹性体材质的双层碟形结构，唇部做了薄边过渡处理，接触工件时能快速形成密封腔，配合真空发生器产生的负压实现可靠吸附，波纹段的壁厚做了梯度变化，根部与金属接头衔接位置壁厚更大，保证反复形变时的抗撕裂性能，唇部壁厚较薄，提升贴合密封效果；金属安装端采用外螺纹加锁紧螺母的结构，安装时可根据末端治具的安装板厚度调整螺纹旋入深度，通过六角螺母锁紧防松，避免机械手高速运动时吸盘发生转动移位，接口采用标准管螺纹规格，可直接对接常用的气动快插接头，无需额外定制转接件，降低现场安装改造成本。

　　尺寸边界方面，吸盘唇部的有效吸附直径为53mm，对应可稳定抓取的工件最小尺寸需大于唇部直径的百分之八十，避免吸附时漏气导致吸力不足，安装接口为1/4英寸标准外螺纹，整体安装后从安装板平面到吸盘唇部自然状态下的伸出长度适配常规治具的安装空间，不会与周边的传感器、夹爪等部件发生运动干涉；选型时需要注意，该规格吸盘的理论吸力在负六十千帕真空度下可覆盖单重3kg以内的光滑表面工件，实际应用中需要根据工件表面粗糙度、搬运加速度预留1.5到2倍的安全系数，避免搬运过程中工件脱落。

　　设计建模过程中，橡胶主体的曲面过渡需要重点处理波纹段的曲率连续性，避免应力集中导致的疲劳开裂，金属接头与橡胶部分的衔接位置做了嵌入包胶结构，保证连接强度，建模时需要明确橡胶件的自然状态尺寸与压缩后的形变范围，给后续的治具设计提供准确的运动边界参考，安装螺母的对边尺寸符合标准紧固件规格，方便现场使用常规扳手完成锁紧操作，无需定制专用工具。实际产线应用中，这类吸盘还可根据工件材质更换不同硬度的橡胶材质，比如吸附表面粗糙的纸板时可选用稍软的橡胶材质提升贴合度，吸附高温工件时可更换硅胶材质提升耐温性能，本次建模的标准款结构覆盖了大部分常规工业场景的使用需求，结构尺寸完全匹配行业通用安装标准，可直接导入各类自动化设备的装配体中完成治具设计，无需重新绘制基础结构，能大幅缩短结构工程师的选型建模周期。
