直线传动滚珠丝杠线性滑台模组

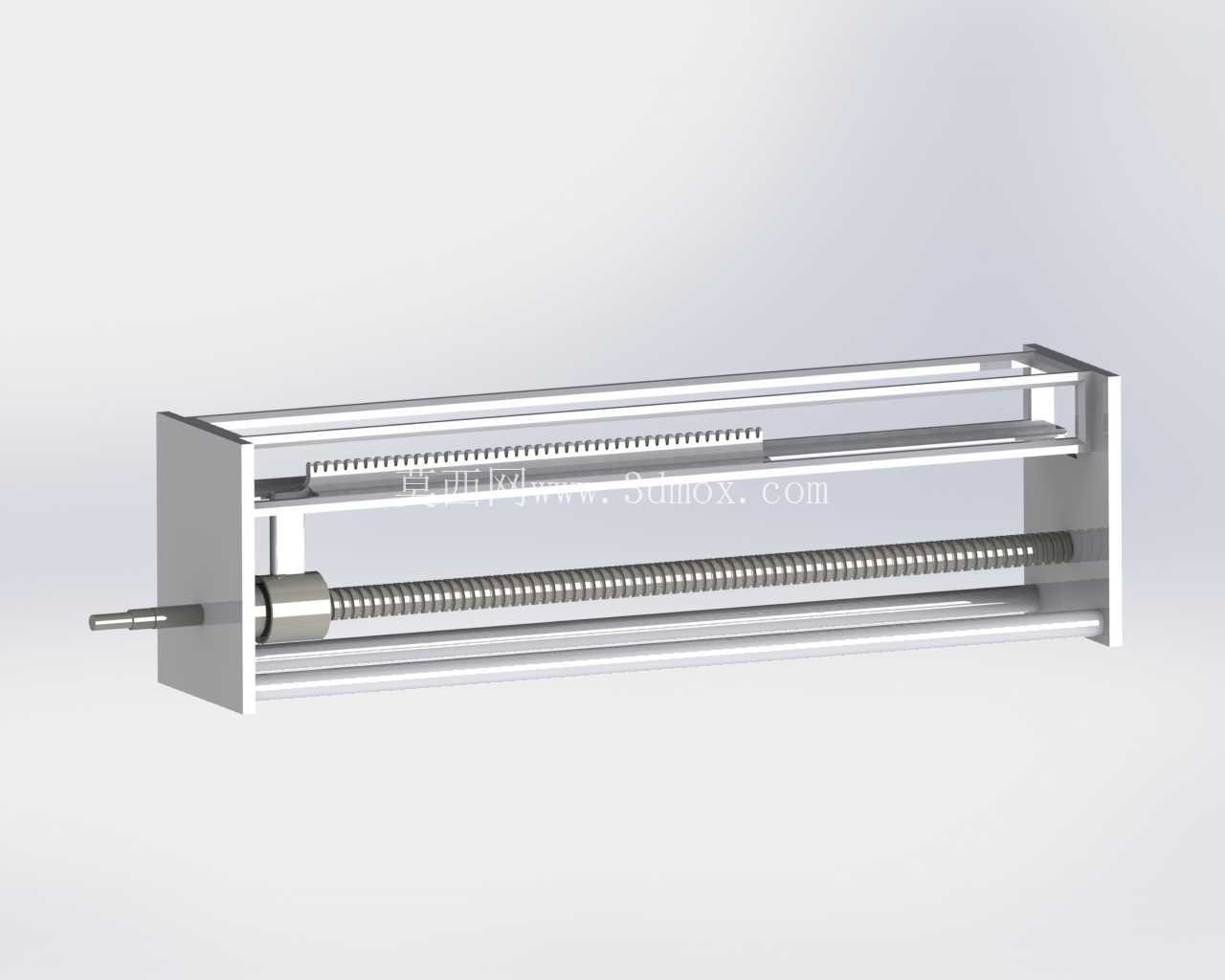

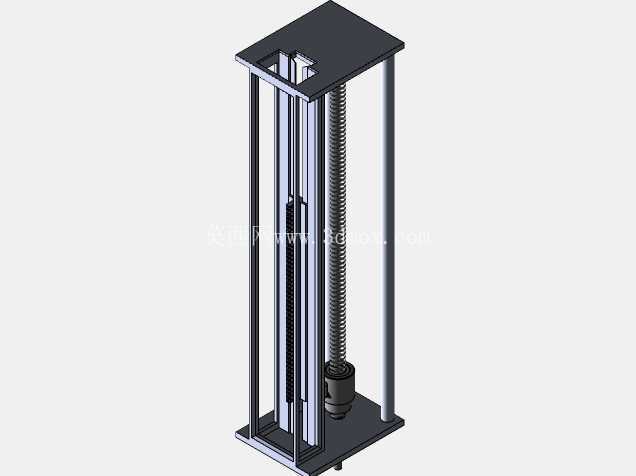

这套线性传动模组以滚珠丝杠作为核心驱动元件，配合两根平行光轴导轨承担径向与侧向载荷，常见于桌面级自动化工位、小型检测设备、点胶与搬运机构中。做这类结构时，最先要敲定的并不是丝杠直径，而是负载安装面的运动行程与整机外轮廓的边界关系——滑台两端由立式支撑板固定，丝杠贯穿两板并通过端部轴颈定位，导轨平行布置在丝杠上下两侧，运动螺母座沿导轨往复滑动，输出直线位移。

从受力路径看，工作台面上的工件重量先传到滑动螺母座，再由滑块分散到两根光轴上，丝杠主要承受轴向推拉力，不直接承担倾覆弯矩。这种布置能让丝杠保持较纯的受载状态，降低丝杠弯曲变形对定位精度的影响。设计支撑板时，要同时处理丝杠轴承位、导轨安装孔和外侧驱动连接位，板厚与孔位同轴度直接决定丝杠转动是否顺畅；端部伸出的轴颈用于连接联轴器或手轮，可接入伺服电机、步进电机，也可在手动调节工位中配合手轮使用。

滚珠丝杠相比普通梯形丝杠，摩擦阻力小、传动效率高，微动进给时不易爬行，适合需要频繁换向、定位重复精度要求较高的场合。螺母内部钢珠在滚道内循环，把滑动摩擦转为滚动摩擦，因此预紧选型要结合负载和速度权衡：预紧过大温升明显、寿命缩短，预紧过小则反向间隙难以控制。模组上方还设置了一条拖链安装槽位，用于收纳随滑台移动的传感器线、气管或信号线，避免线缆在往复运动中拉扯剐蹭，这一点在紧凑设备内部布线时很实用。

安装边界方面，两根导轨的平行度、导轨与丝杠轴线的平行度是装配关键，若偏差过大，滑块会出现卡滞、丝杠螺母偏载，长期运行后磨损集中。支撑板底面与设备基板贴合时，通常通过销孔定位、螺钉锁紧，安装面需要铣平，防止锁紧后支撑板变形导致轴孔错位。滑台台面预留的安装孔位用于固定末端执行件，选型时要核对孔距、台面宽度以及负载重心高度，重心过高会产生附加力矩，此时单靠两根光轴导向刚度不足，需要加宽导轨间距或改用线性导轨方案。

在三维建模过程中，丝杠螺纹滚道、螺母循环器、滑块与光轴的配合段都需要按实际装配关系表达，尤其是丝杠端部轴承位、联轴器配合轴径和台阶长度，这些尺寸直接影响采购件选型。运动校核时要让螺母座在全行程内不与两端支撑板干涉，同时检查拖链最小弯曲半径和线缆随动状态。对需要数控驱动的场景，还要在电机侧预留电机座与联轴器空间，校核丝杠临界转速与行程长径比，防止高速运转时发生共振。整体结构简洁、零件数量少，既适合作为自动化设备的进给轴，也可用于教学演示直线传动原理。
