聚合物拉伸测试哑铃型试样结构

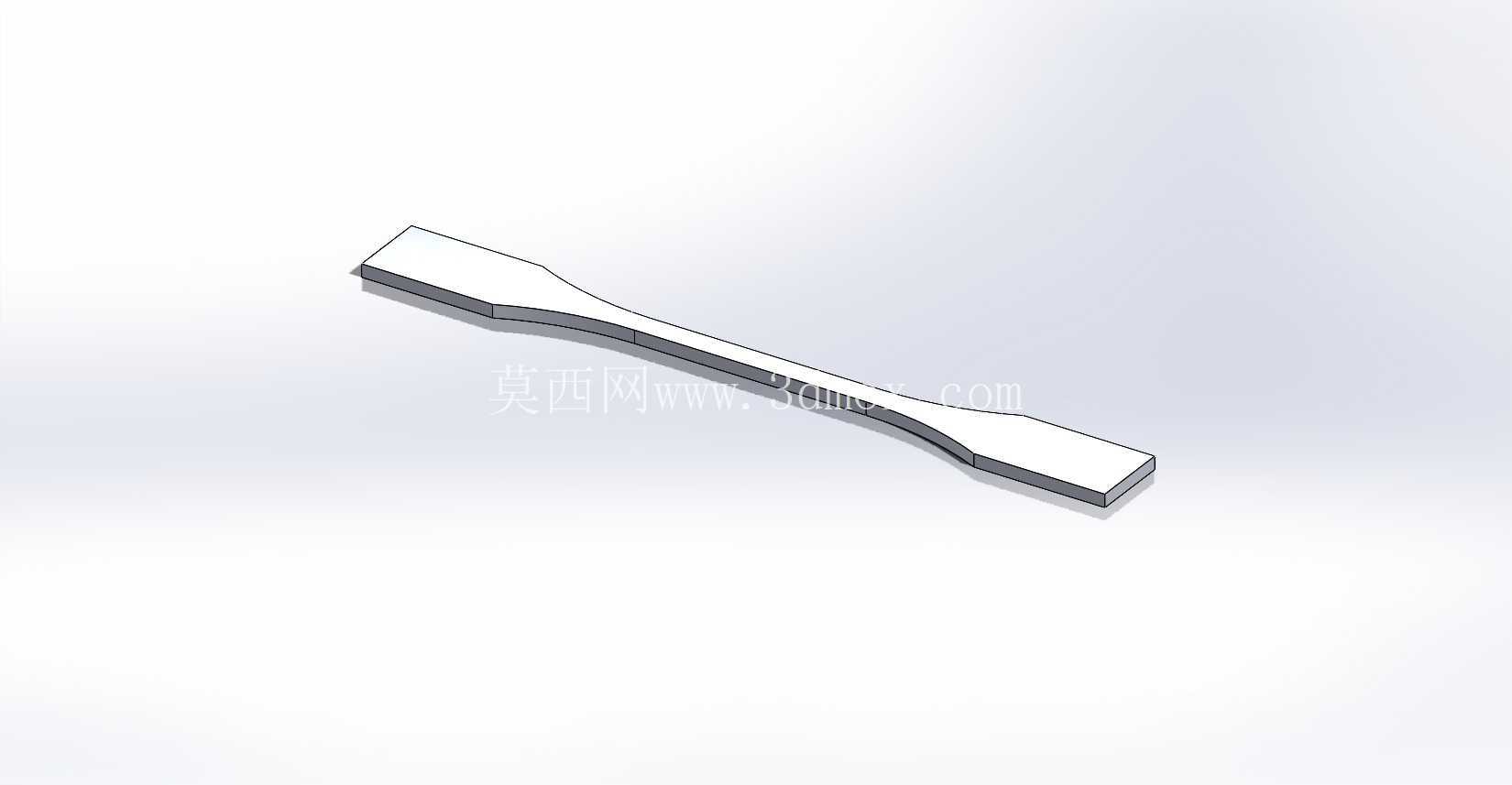

该试样围绕聚合物材料拉伸性能检测的实际需求展开，整体采用哑铃型长条构型，是材料力学试验中用于获取拉伸强度、断裂伸长率、弹性模量等关键参数的标准测试载体。试样两端为加宽夹持段，中段收窄形成平行测试区，过渡区域采用平滑圆弧衔接，这种构型能够避免试样在试验机夹口位置发生应力集中而提前断裂，确保破坏位置稳定落在中段有效测试区内，保证试验数据的有效性与重复性。

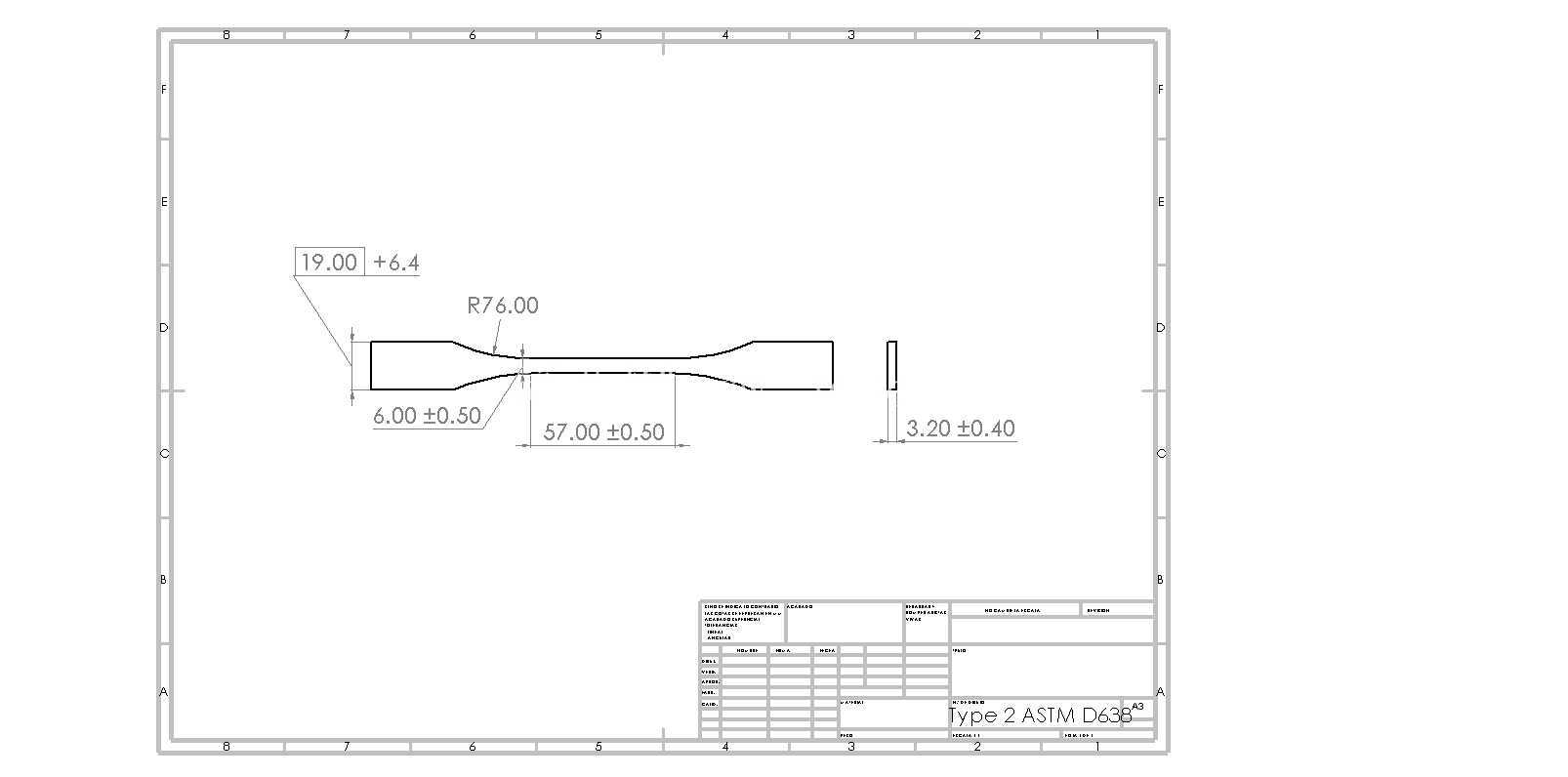

从工程使用场景来看，这类试样广泛应用于塑料改性、高分子材料研发、注塑工艺验证、来料质量检验以及新材料配方开发环节。材料工程师在调整填料比例、增韧剂含量或回收料掺配比例后，通常需要通过统一几何形状的试样进行横向对比；结构工程师在选择外壳、支架、卡扣、传动件等聚合物零件材料时，也会依据同类型试样的拉伸结果判断材料是否满足承载要求。试样外形虽然简单，但尺寸边界对试验结果影响十分明显。夹持段需要足够宽，以便万能材料试验机的楔形夹具或平口夹具能够可靠压紧，防止拉伸过程中打滑；中段平行段需要保持恒定截面，使应变测量区域内的应力分布均匀；端部到平行段之间的过渡圆角不能过小，否则圆弧根部会产生附加应力，导致试样在非测试区断裂。建模时需要重点控制平行段长度、宽度、厚度以及过渡半径之间的比例关系，厚度方向通常保持均匀，便于注塑、铣削或3D打印后直接装夹测试。

在设计思路上，该结构不以承担整机功能为目标，而是服务于试验过程中的载荷传递与失效定位。两端夹持区承担夹具输入的轴向拉力，中段窄区通过减小截面积提高工作应力，使材料在规定标距内发生屈服、颈缩或断裂。轮廓边线连续顺滑，没有突变台阶，能够减少几何因素对材料本征性能的干扰。对于注塑成型的试样，还需要考虑浇口位置、流动方向和纤维取向对拉伸结果的影响；三维结构中保持上下表面平行、侧边平直，有利于后续在试样上安装引伸计或粘贴应变片。若用于仿真校核，该模型也可作为有限元拉伸验证件，输入材料弹塑性参数后观察平行段应力分布、圆弧过渡区应力集中以及夹持端压痕情况，从而反向校准材料卡片和边界条件。

实际装夹时，试样沿试验机轴向放置，两端分别进入夹具，夹持深度需要覆盖加宽段并避开过渡圆弧，防止夹口压在应力变化区域。拉力沿试样长轴传递后，中段首先进入均匀受拉状态；随着位移增加，塑性材料可能出现发白、颈缩和延展，脆性材料则可能在平行段内快速断裂。由于试样厚度、宽度直接决定截面积，建模和加工时都应保留清晰的基准面与对称面，便于检测人员用卡尺或测厚仪在标距内多点测量，并以实测截面积计算应力。该结构还可延伸用于不同工艺路线的对比：注塑样条关注熔接线和取向，机加工样条关注边缘缺陷，打印样条则关注层间结合强度。通过这种标准化几何形体，材料测试、模具开发和结构仿真之间能够建立统一的工程语言，使试验结果既能服务于材料选型，也能支撑产品零件的强度评估。
