Firgelli轻型电动线性推杆执行机构

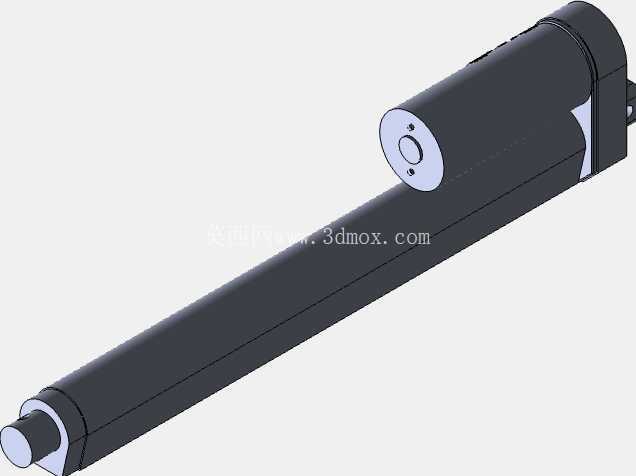

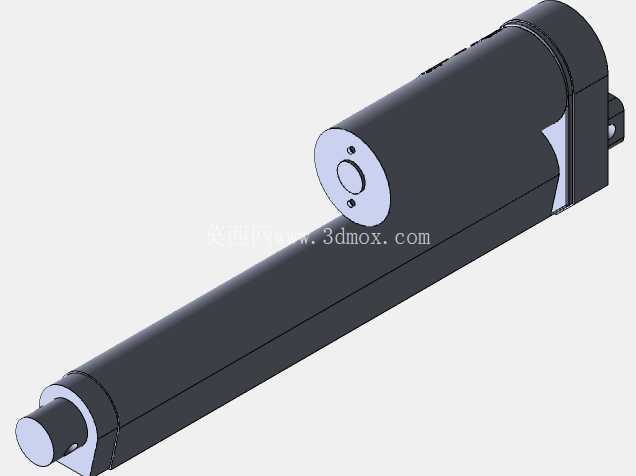

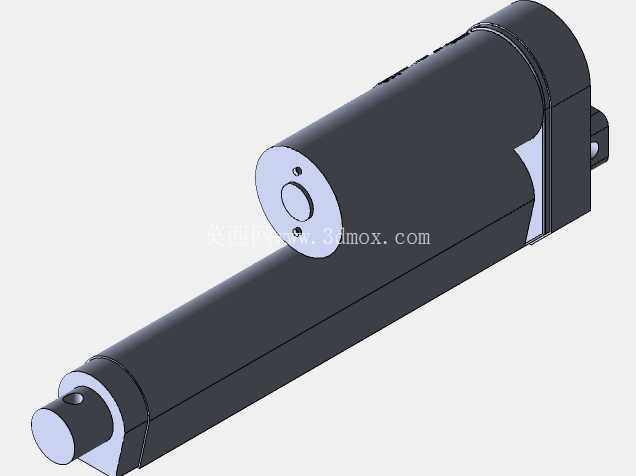

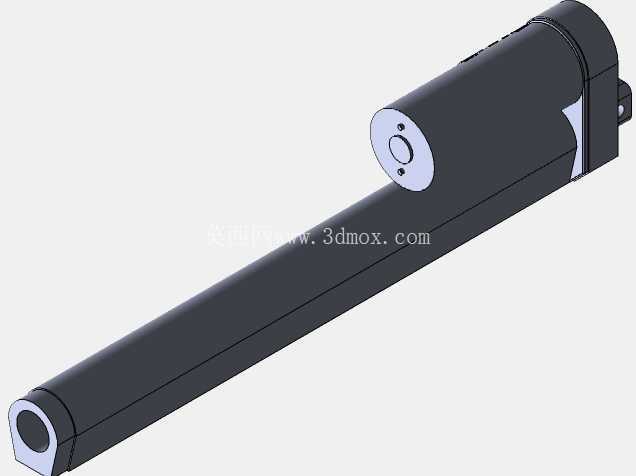

做小型自动化设备集成的这几年，碰到需要小行程直线往复驱动的场景，十有八九会优先考虑轻型杆式执行器，尤其是做智能家居开合机构、小型实验台工装调节、户外小型设备姿态调整这类项目的时候，这类执行器的安装适配性比气缸、液压缸友好太多——不需要配套气源或者液压站，只需要接对应规格的直流供电就能完成推拉动作，后期维护的工作量也小很多。这次建模覆盖了该系列全尺寸规格的轻型杆式执行器，最初的动因是之前做一个户外光伏板倾角调节的小项目，选型阶段翻遍厂商手册，不同行程、不同安装距的参数零散，对着二维参数表很难直观判断安装边界会不会和周边的支架结构干涉，索性把整个系列的模型都按实际尺寸建了出来，后续选型的时候直接把对应规格的模型拖进装配体，就能快速校验安装空间是否足够，不用反复核对二维尺寸表算间隙。

从结构设计来看，这类轻型杆式执行器采用内置直流电机配合减速齿轮组驱动丝杆的传动结构，外管采用方形铝合金型材做主体外壳，既保证了轴向的结构强度，又能控制整体重量，伸出杆采用表面硬质氧化处理的圆钢材质，端部预留单耳安装孔，配合尾部的铰接安装位，可以适配小角度的摆动安装场景，不会因为安装面的微小角度偏差出现卡滞。不同行程规格的产品，除了伸出杆的最大伸出长度、外管的主体长度有区别之外，安装端面的连接孔位、驱动端的出线位置、机身横截面尺寸都是完全统一的，这种系列化设计的好处非常明显，在做设备迭代的时候，如果需要调整驱动行程，不需要重新设计安装支架，直接替换对应行程的执行器就能完成适配，能大幅缩短改型的设计周期。

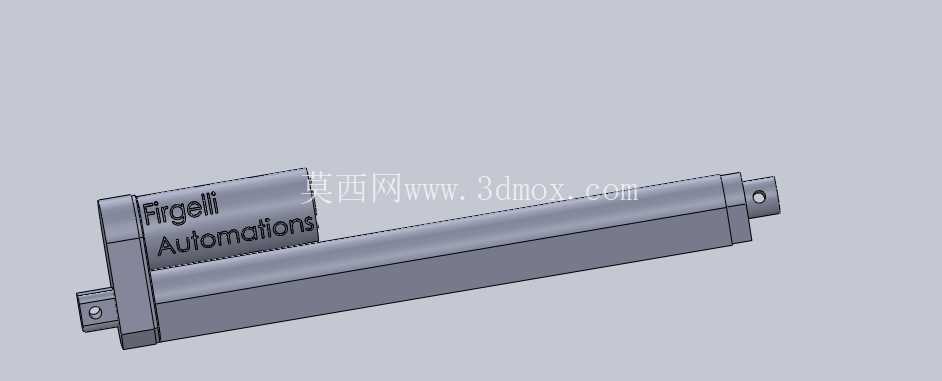

实际应用场景里，这类轻型执行器的负载覆盖范围刚好匹配小型设备的驱动需求，小行程规格可以用在智能橱柜的自动开合门、小型通风口的开度调节上，长行程规格可以适配电动升降桌的腿柱驱动、小型广告屏的角度调整、农业小型设备的构件开合。建模过程中特意还原了执行器表面的品牌标识、安装孔的倒角细节、伸出杆端部的销孔配合尺寸，甚至连机身和端盖的配合止口都按实际装配关系做了还原，不是那种简化的外观模型，不管是用来做装配干涉校验，还是做设备的渲染展示，都能直接复用。

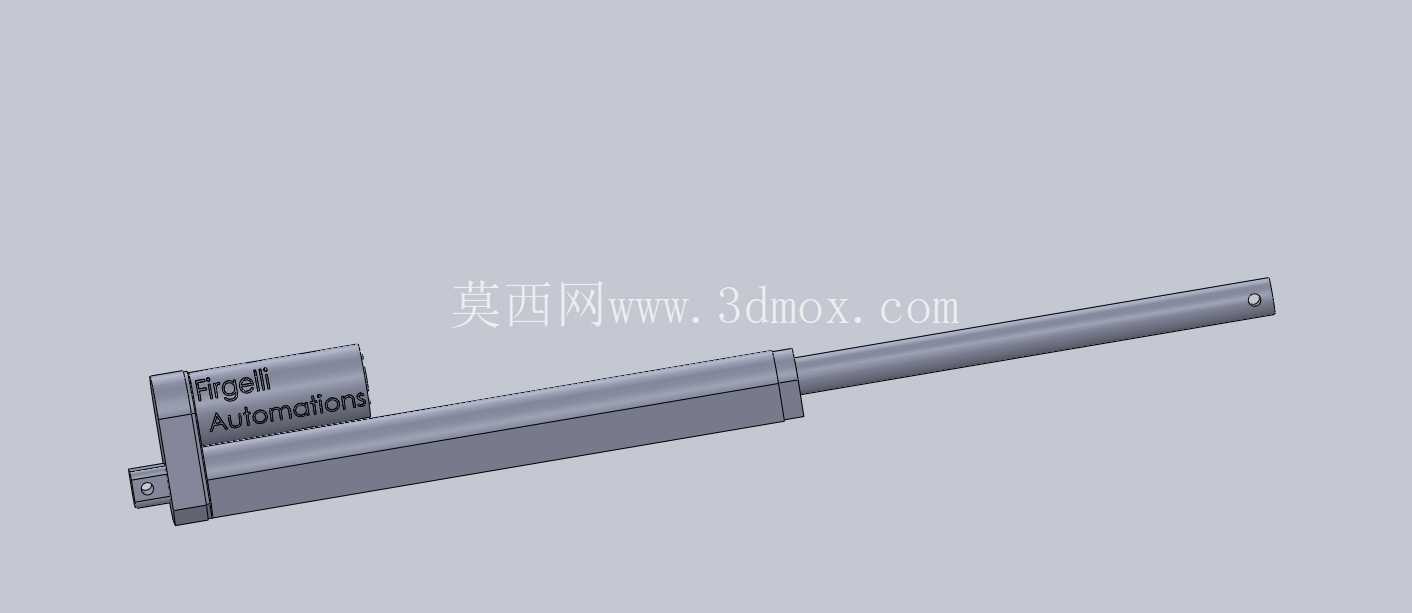

考虑到很多工程师选型时容易忽略的安装边界问题，建模时特意把每个规格的最小安装距、最大伸出长度、运动过程中不会产生干涉的安全摆动角度都在模型里做了对应参考，比如当执行器完全缩回时，尾部铰接孔到端部安装孔的中心距是固定的安装基准，伸出到最大行程时的总长度要提前在装配体里预留足够的空间，避免伸出到位后和周边结构产生碰撞。另外这类执行器的驱动模块集成在机身侧面的方形盒体内，布线的时候要预留出线端的弯折半径，不能把线缆折到安装支架和机身的缝隙里，长期磨损会导致供电故障，这些实际安装中容易踩的坑，在模型的结构还原里都做了对应体现，方便设计人员在排布走线的时候提前规避。

和重型工业电动推杆不同，这类轻型杆式执行器的运行噪音更低，功耗也更小，适合用在对噪音有要求的民用或者办公场景，不需要额外做隔音防护结构。整个系列的模型都按统一的坐标系做了定位，装配的时候直接配合安装孔位做配合约束就能完成装配，不需要额外调整模型角度，能节省不少建模的时间。
