六轮摇臂式火星探测移动平台结构

　　在星球表面探测装备的行走机构研发领域，摇臂转向架构型是经过多代深空探测任务验证的成熟行走方案，这套六轮摇臂探测移动结构，核心是复刻非铺装复杂星体表面的通行适配逻辑，没有冗余的装饰性结构，所有构件的排布都围绕越障、载荷承载、姿态自适应三个核心目标设计。从实际应用场景来看，这类结构主要适配地外天体表面的巡视探测任务，也可经过参数调整后用于地震灾后废墟搜救、矿洞狭窄区域勘探等地面复杂非结构化地形的移动作业，相比履带式行走结构，轮式摇臂构型的滚动阻力更小，长距离移动的能耗优势明显，同时转向架的铰接结构能让车轮在起伏地形下始终保持与接触面的有效贴合，避免单轮悬空导致的牵引力流失。

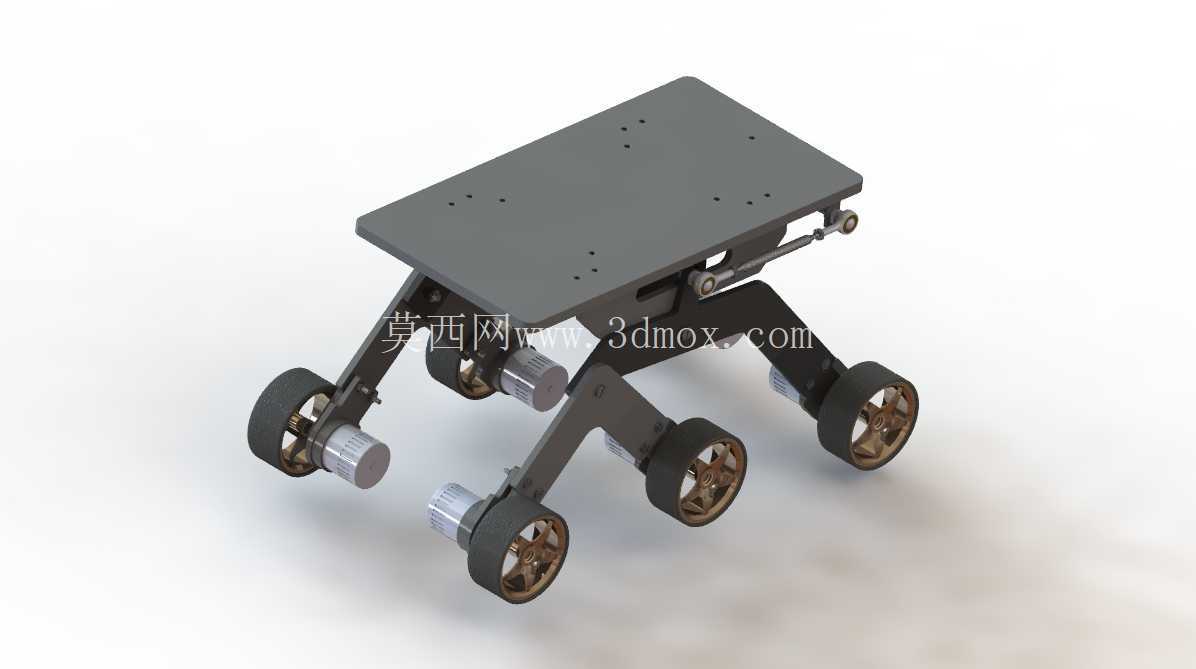

　　整套结构的承载平台为矩形平板结构，平板上预留了多组规则排布的安装孔位，可根据任务需求搭载探测传感器、采样机械臂、能源模块等不同载荷，安装孔的孔距按照通用模块化载荷的安装标准设计，不需要额外加工转接件就能完成载荷固定，平板的厚度经过刚度校核，在搭载额定上限载荷的情况下，行进间的结构形变不会影响上部搭载设备的工作精度。两侧的摇臂构件采用分段铰接设计，主摇臂与副摇臂之间通过转动副连接，没有额外的弹性减震元件，完全依靠铰接结构的自由度适配地形起伏，这种设计的优势是结构可靠性更高，在极端温差、高辐射的地外环境下，弹性元件的材料性能衰减问题可以完全规避，所有铰接位置都采用间隙配合的销轴连接，转动阻尼控制在合理区间，既能保证地形适配的灵活性，也不会因为间隙过大导致行进间的结构晃动。

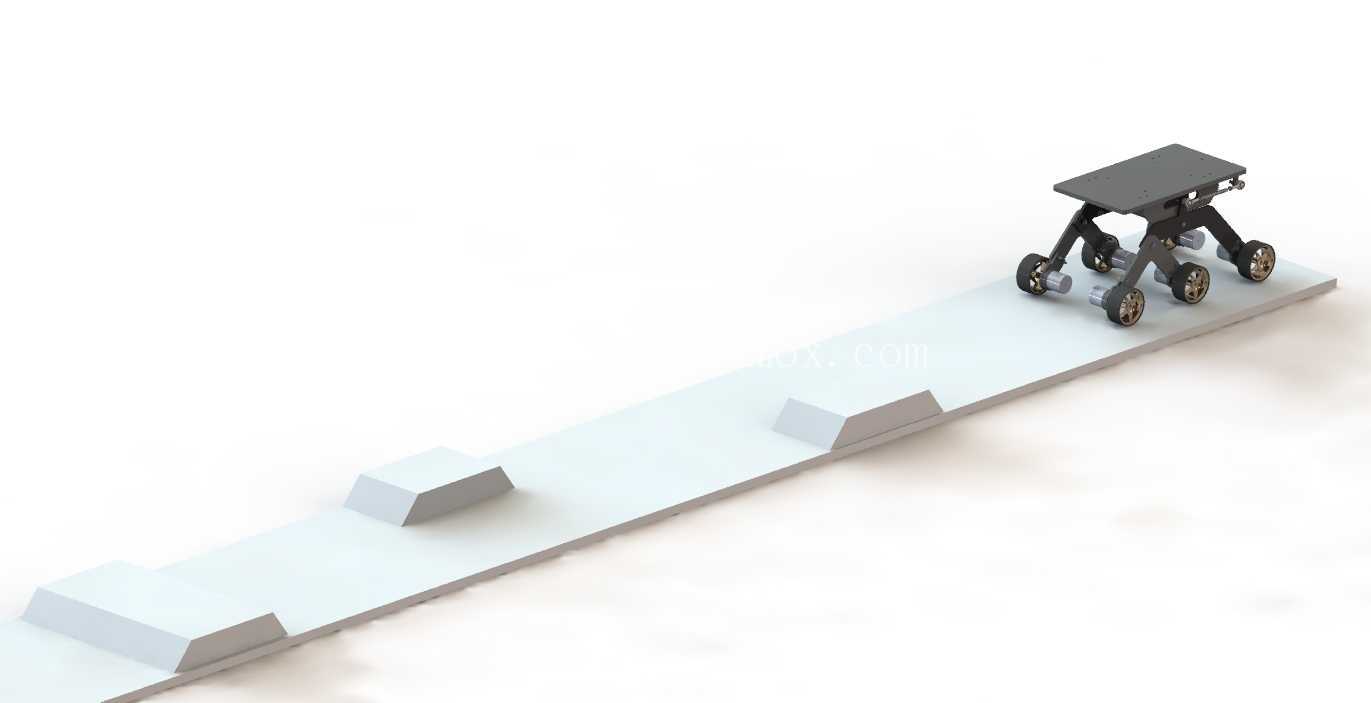

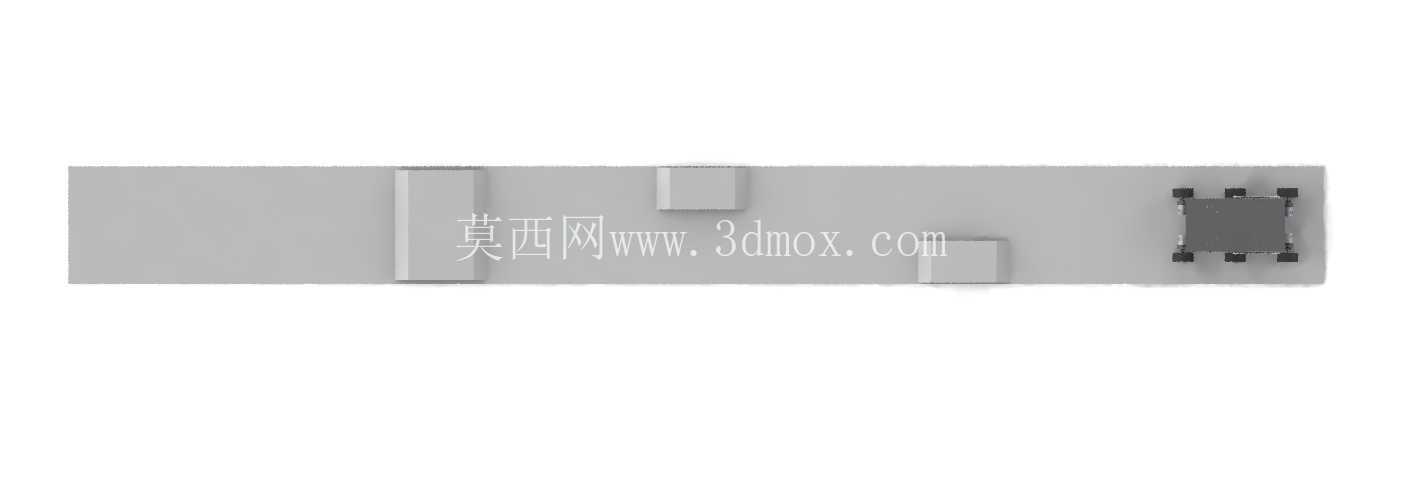

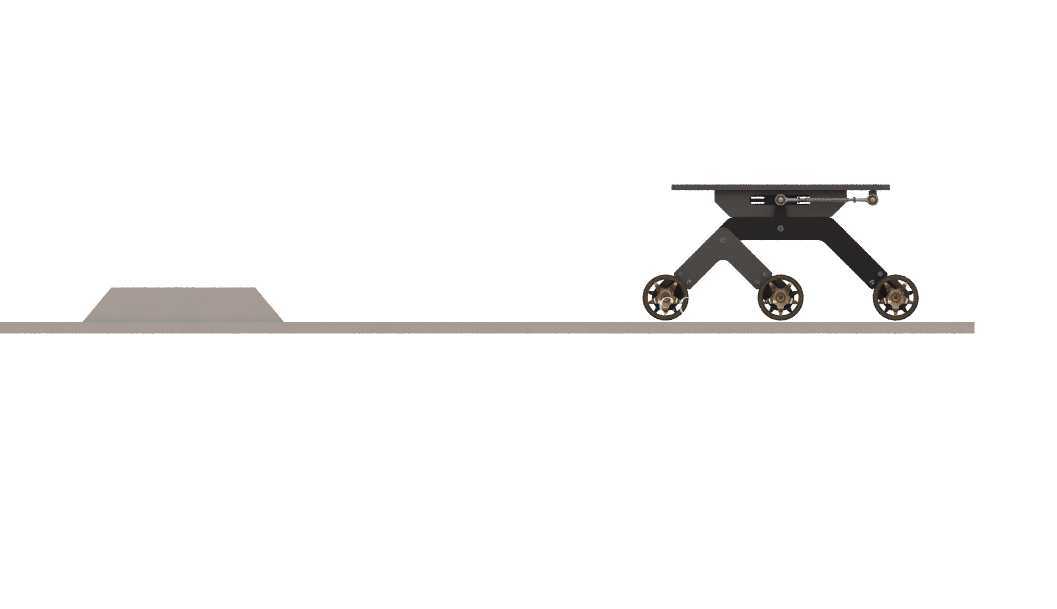

　　六个行走轮分别布置在摇臂的三个端点位置，单侧三个车轮的排布经过重心匹配计算，当单个车轮遇到高度不超过车轮半径的垂直障碍时，摇臂会绕铰接点转动，将载荷逐步转移到其余接触地面的车轮上，不需要额外的主动控制就能完成越障动作，大幅降低了行走控制系统的复杂度。车轮采用轮毂与轮面分体设计，轮毂为金属结构件，预留了与驱动模块的连接接口，可直接适配微型直流驱动电机的输出轴，轮面的防滑结构可根据实际通行的路面材质更换，星体探测场景下可更换为带棘刺的金属轮面提升松软星壤的抓地力，地面作业场景可更换为橡胶轮面降低硬质路面的行驶震动。整套结构的安装边界控制紧凑，摇臂在完全收拢状态下不会超出上部承载平板的外轮廓，运输过程中不需要额外拆解就能装入标准储运箱，展开状态下两侧车轮的轮距经过稳定性计算，在侧倾坡度达到三十度时依然不会发生侧翻，满足复杂地形的通行安全要求。转向功能通过两侧车轮的差速配合实现，不需要额外设置转向舵机，进一步减少了结构的故障点，摇臂的铰接转动范围设置了机械限位，避免越障过程中摇臂转动角度过大导致结构干涉或者重心失稳。

　　在结构细节设计上，所有受力构件的截面都采用变厚度设计，应力集中的铰接连接位置做了局部加厚处理，非受力区域做了减重挖槽，在保证结构强度满足要求的前提下尽可能降低整体自重，这对于航天发射场景下的载荷重量控制尤为关键，每减少一克自重都能降低对应的发射成本。整套结构没有集成复杂的电控元件，属于纯机械行走机构的原理演示构型，结构设计人员可以在这个基础构型上拓展驱动模块、转向模块、载荷搭载模块，快速完成不同用途探测移动平台的方案迭代，不需要从零开始搭建行走机构的基础结构，能大幅缩短前期方案设计的周期。
