DSMP320直流减速电机结构设计

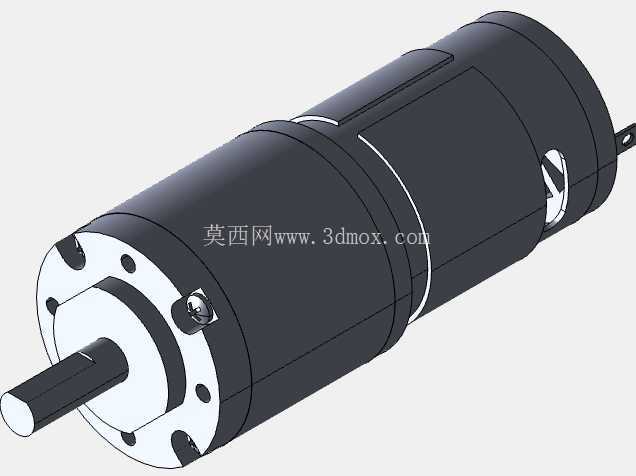

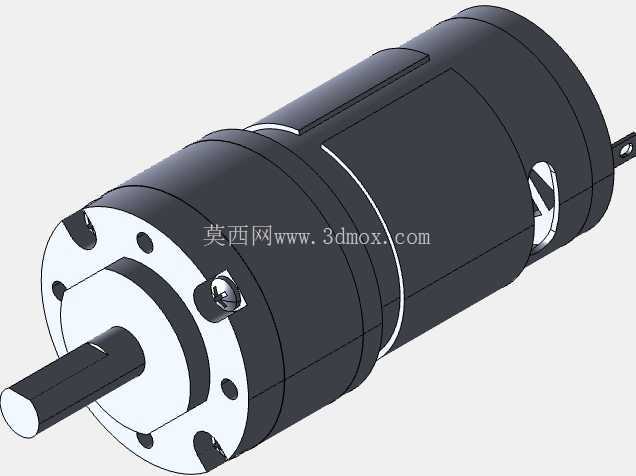

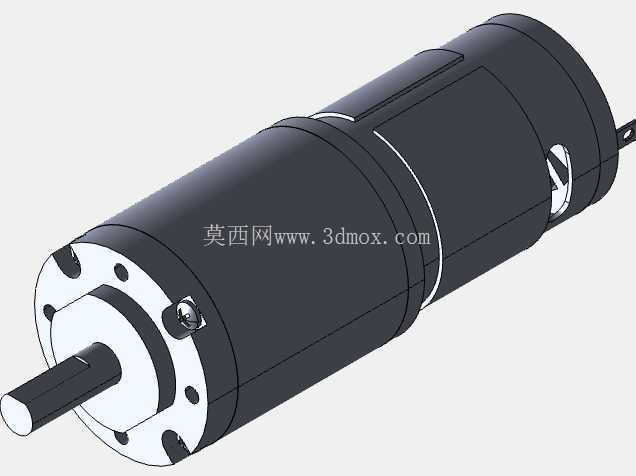

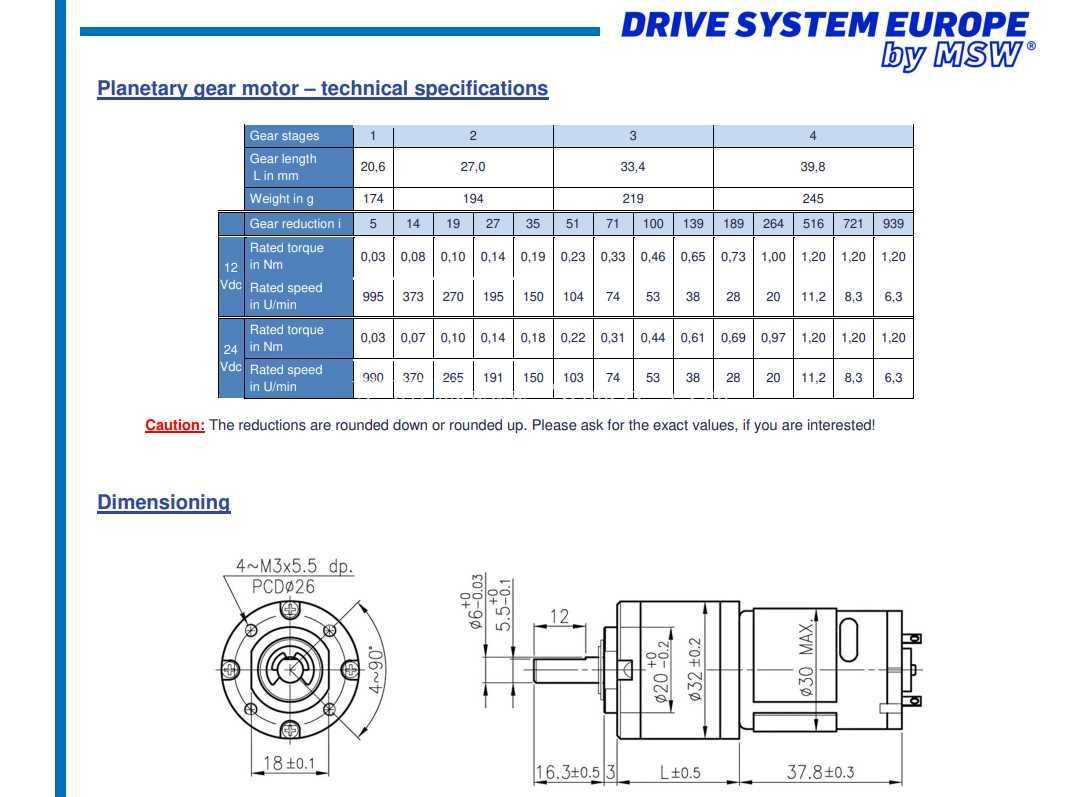

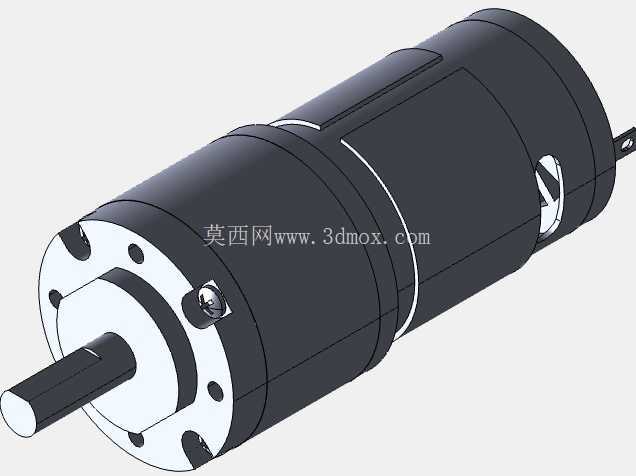

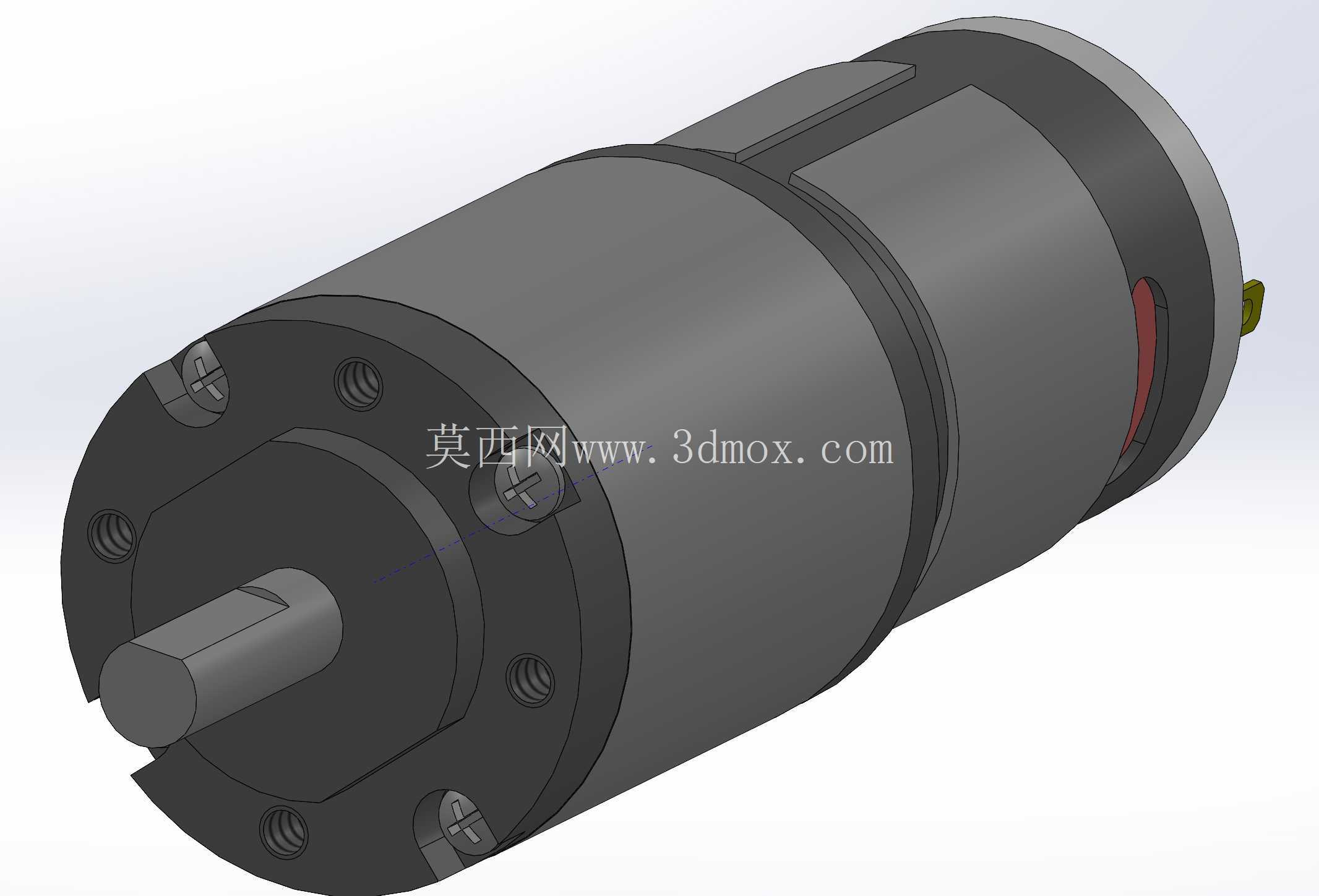

在小型自动化传动场景里，这类带减速结构的直流动力单元一直是紧凑空间动力输出的核心选型，从桌面级输送模组、小型智能执行终端到轻型工装的进给机构，都能见到同规格动力件的应用。做结构选型时最先要确认的就是安装边界，这款动力单元采用圆柱式主体结构，输出端为带安装法兰的端面结构，法兰上预留的沉头安装孔位可直接适配常见的32mm系列安装支架，不需要额外做转接板加工，能大幅缩短装配环节的工装准备周期。输出轴为单扁位D型轴结构，和配套的同步轮、齿轮或者联轴器装配时，不需要额外做防转铣削加工，靠轴端的扁位结构就能传递额定扭矩，避免长期正反转工况下出现轴孔打滑的问题。

从功能特性来看，这款动力单元集成了行星减速齿轮组在电机主体前端，和普通裸电机相比，同等输入功率下能输出更高的低速扭矩，同时把电机的高转速降到适配执行机构的合理区间，不需要在传动链里额外增加一级减速结构，能有效压缩整套传动机构的轴向安装尺寸。日常做小型设备结构排布时，很多场景留给动力部分的径向空间非常有限，这类圆柱式减速电机的主体外径统一，做安装座设计时只需要加工对应内径的抱紧座或者法兰定位孔，不需要为异形结构做复杂的避让设计，对结构工程师来说能减少很多安装位的校核工作量。

设计这类动力单元的三维结构时，首先要保证各部件的装配同轴度，电机主体和减速箱的连接止口尺寸要做严格的公差配合，避免装配后出现齿轮啮合偏心，导致运转噪音过大或者齿轮磨损加快的问题。输出端的轴承位要预留合理的轴向窜动间隙，既要保证输出轴转动顺畅，又要避免带径向负载时轴端出现过大的偏摆。齿轮箱部分的各级齿轮传动比分配要均衡，不能让单级齿轮承受过大的传动负载，否则长期堵转或者过载工况下很容易出现断齿问题。从实际使用的场景反馈来看，这类小型减速电机最常出问题的位置就是输出轴的密封和齿轮箱的润滑结构，所以在做结构设计时，输出端和箱体配合的位置要预留油封安装槽，避免长期运转时齿轮箱内的润滑脂溢出，同时也能阻挡外部的粉尘碎屑进入齿轮箱内部，磨损伤齿轮啮合面。

做设备选型时，除了核对安装尺寸，还要确认动力单元的输出轴负载能力，这款结构的输出轴采用双轴承支撑结构，相比单轴承支撑的同规格电机，能承受更大的径向负载，适合直接驱动小直径滚轮、传送带辊筒这类带径向力的执行部件，不需要额外增加支撑轴承座，进一步简化整套机构的结构。电机尾部的出线位置做了径向避让设计，安装时线缆可以顺着电机主体侧面排布，不会因为尾部出线占用额外的轴向空间，对安装空间轴向尺寸受限的场景非常友好。在做三维装配校核时，要注意预留电机本体的散热空间，虽然这类小型直流电机的发热功率不大，但如果完全包裹在密闭的安装结构里，长期连续运转还是会出现温升过高的问题，所以安装座设计时可以在电机主体接触位置预留少量散热间隙，或者在抱紧结构上开几个散热槽，就能有效改善散热条件。

很多刚接触结构设计的工程师做小型传动机构选型时，容易只看扭矩参数忽略安装边界的匹配，比如选了输出轴直径不匹配的型号，后期还要额外做轴套转接，既增加装配复杂度，又会引入额外的传动间隙。这款DSMP320规格的动力单元安装尺寸属于行业内通用的标准系列，对应的安装支架、联轴器、输出齿轮都有现成的标准件可以直接选用，不需要单独定制加工，能有效降低整套设备的加工成本和装配周期。在做传动链设计时，还要注意电机的正反转间隙控制，这款减速结构的齿轮配合间隙控制在合理范围内，适合用在需要频繁正反转的定位场景，比如小型物料分拣机构的摆臂驱动、轻型滑台的进给驱动，不会因为反向间隙过大导致定位精度超差。
