自动化托盘装载输送一体机结构设计

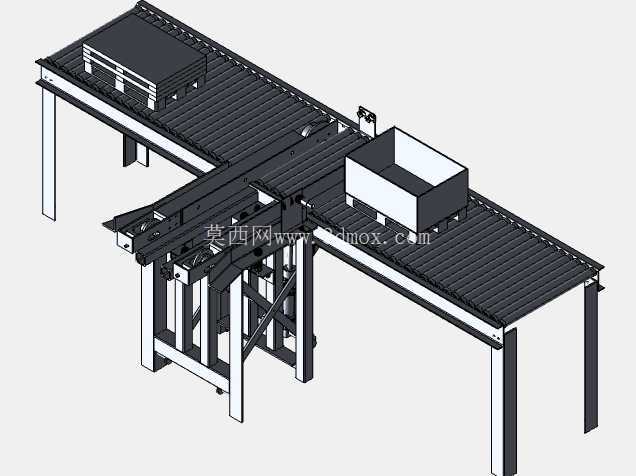

这套托盘装载输送设备主要面向中小批量生产的仓储、车间物料转运场景，解决人工搬运托盘及整托货物时劳动强度大、对位精度差、转运效率低的实际问题，可适配标准尺寸的塑料、木质平托盘，完成从人工上料位到下游输送线的自动转运、检测、对位全流程作业。设备整体采用分段式框架结构，主体支撑采用型钢焊接后做表面喷塑处理，安装时需预留足够的周边操作空间：进料端需预留叉车作业回转半径，对应托盘放置位设置了端部挡块，避免叉车放料时托盘过位撞击输送机构；出料端与下游滚筒输送机对接时，需保证两者输送面高度差控制在±2mm范围内，横向错位不超过5mm，防止托盘转运时出现卡滞。

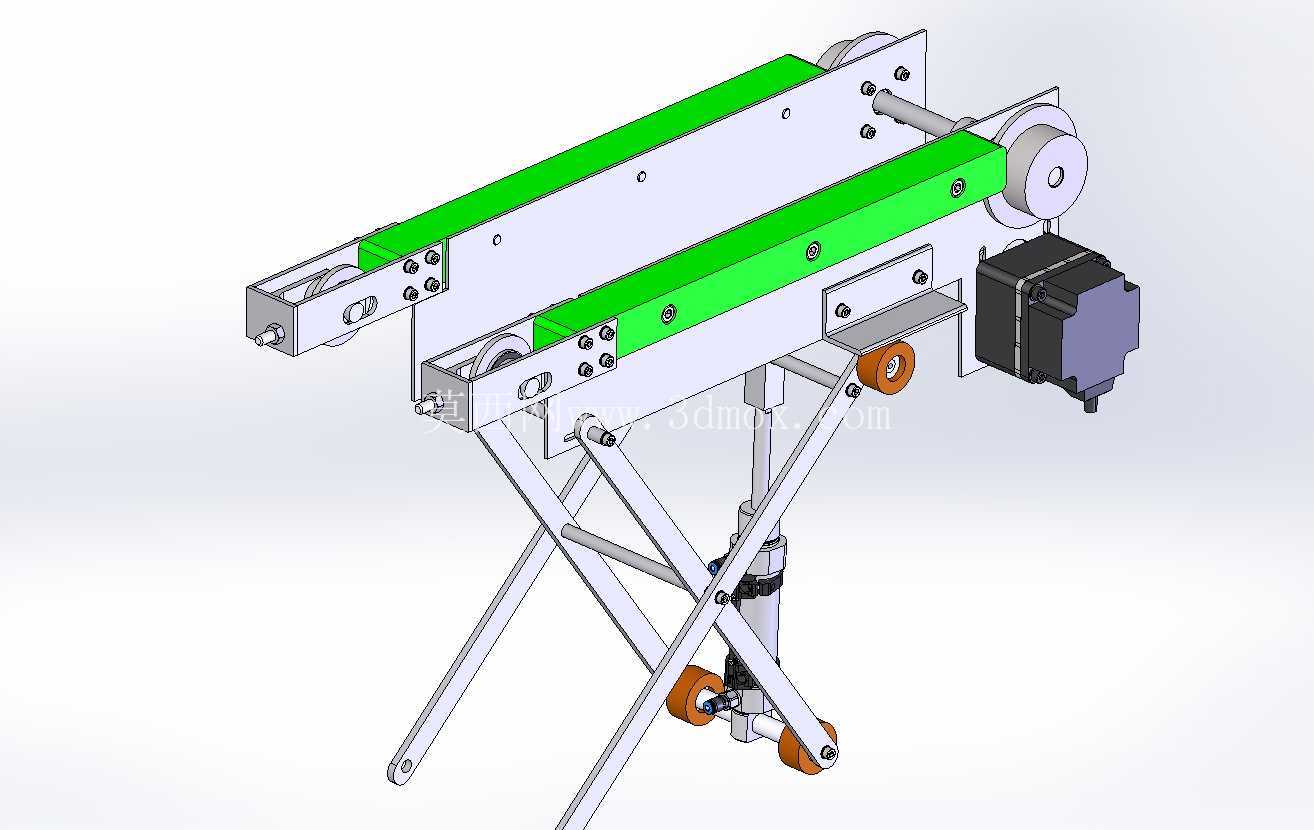

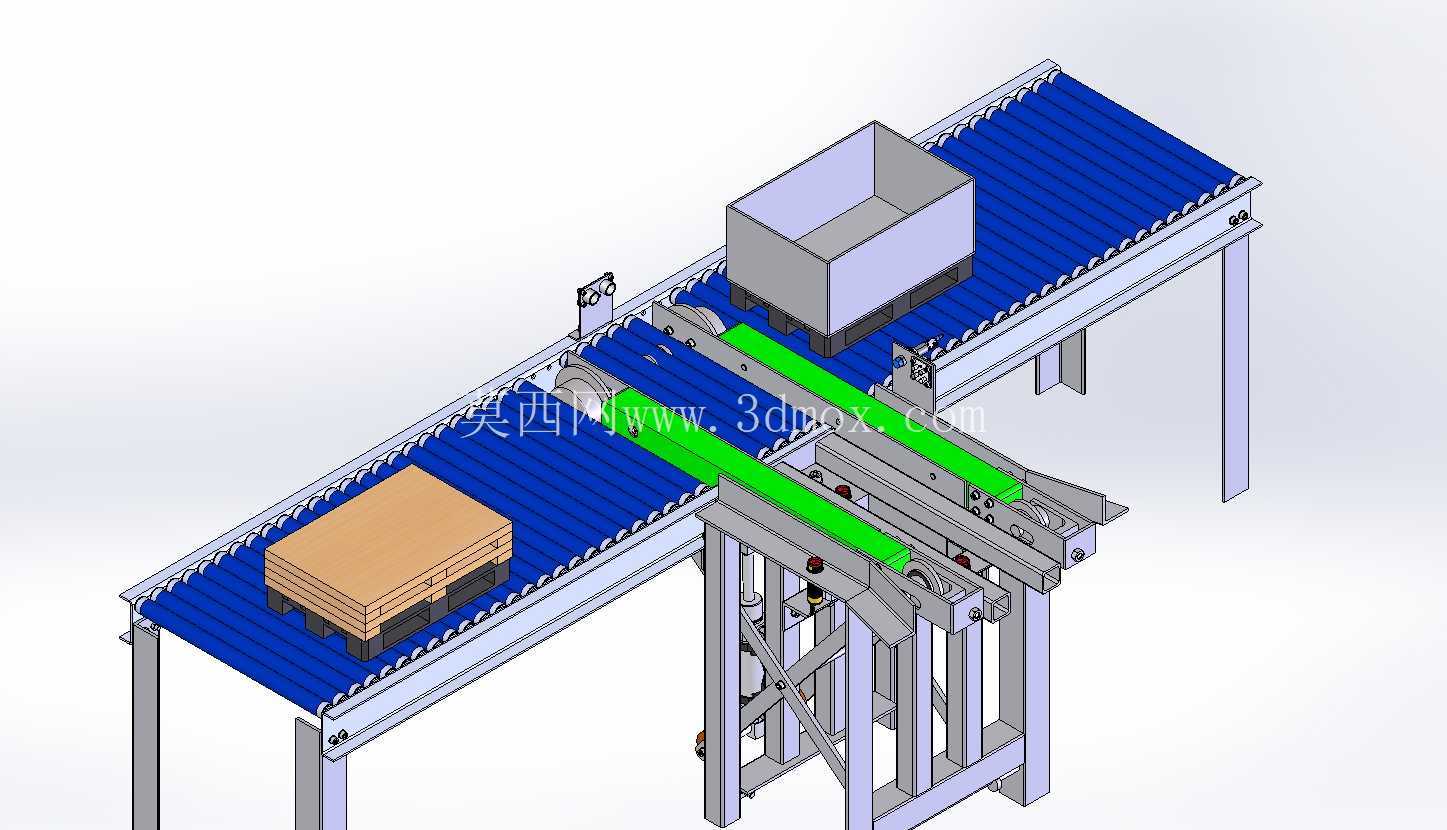

从功能逻辑来看，设备的作业流程完全贴合现场实际操作习惯：叉车将带载托盘放置在进料段框架上，托盘前端抵住端部挡块完成初始粗定位，操作人员按下启动按钮后，中间的双列皮带提升机构动作，通过绿色同步带带动顶升托架将托盘连同货物整体抬离进料框架，抬升行程经过精确计算，刚好让托盘底部完全脱离进料段支撑面，避免输送时产生摩擦阻力。抬升到位后，输送机构启动将托盘向出料端输送，过程中布置在侧方的颜色传感器、电感传感器会对托盘上的货物进行检测，识别货物类型、判断是否存在偏载、空托等异常情况，检测信号直接接入设备控制回路，出现异常时设备会自动停机并触发本地提示，避免异常托盘流入下道工序。当托盘输送到靠近下游滚筒线的位置时，布置在末端的超声波传感器会实时检测托盘位置，当托盘完全到达对接位后，提升机构下降，将托盘平稳放置在滚筒输送机上，完成一次装载输送循环。

设计过程中重点考虑了几个现场常见的痛点：首先是托盘兼容性，提升托架的间距可通过腰型孔进行小范围调整，能适配市面上主流的1200mm*1000mm、1100mm*1100mm两种标准托盘，无需更换工装即可完成切换；其次是输送稳定性，主输送段采用蓝色模块化塑料网带，相比传统皮带具备更高的承重能力和耐磨损性能，侧边设置的导向挡边可防止托盘输送过程中出现跑偏，网带下方每隔300mm设置一根支撑托辊，避免长时间带载运行后网带出现下凹变形；第三是检测元件的安装合理性，所有传感器都采用可调节支架安装，可根据实际检测需求调整检测高度和角度，传感器外侧设置了防护挡板，避免托盘搬运过程中碰撞损坏检测元件。

设备的电控部分采用分布式布置，控制元件都安装在设备侧方的密封电控箱内，接线全部采用拖链防护，避免运动部件拉扯线缆造成损坏。安装时需注意设备的水平度调节，四个支撑脚都配备了可调脚垫，可根据地面实际情况调整高度，保证整个设备框架的水平度误差不超过1mm/m，防止托盘输送时出现侧向滑移。日常维护方面，网带的张紧机构设置在设备端部，可快速调整网带张紧度，提升机构的导向导轨配备了润滑注油嘴，可定期加注润滑脂减少运动磨损，所有易损部件都采用快拆结构，无需专用工具即可完成更换，降低现场维护的时间成本。

在实际产线布局中，这套设备可作为仓储区与生产区之间的物料转运节点，也可接入自动化立体仓库的出入库输送线，替代传统的人工叉车对位作业，减少叉车在车间内的通行频次，降低车间内的作业安全风险。相比大型的码垛、托盘转运设备，这套设备的结构更紧凑，占地面积更小，不需要复杂的地基施工，直接在平整的水泥地面上即可安装固定，适合中小规模生产车间的自动化改造场景，既可以单独作为托盘转运工位使用，也可以多台串联组成完整的托盘输送系统，适配不同的生产节拍需求。
