直列四缸发动机剖面结构三维数模

　　该模型以剖面形式完整呈现直列四缸往复式内燃机的内部构造，可直接用于动力总成结构教学、维修培训场景下的结构演示，也可作为整车动力舱布局设计阶段的参考数模，帮助设计人员快速确认动力单元与周边冷却、进排气、悬置系统的匹配边界。从结构功能来看，模型完整还原了配气机构、曲柄连杆机构、缸体缸盖、油底壳等核心组成部分，进排气道在缸盖内的走向完全按照实际气道倾角设计，可直观展示换气过程中气流的流通路径；凸轮轴与气门的传动配合关系、气门弹簧的安装定位结构都做了等比例还原，能够清晰呈现不同曲轴转角下气门的开闭时序逻辑，帮助理解配气相位对充气效率的影响。

　　曲柄连杆部分，活塞的裙部型线、活塞环的安装槽位、连杆的大小头结构、曲轴的曲柄臂平衡配重都按照实际量产机型的设计逻辑搭建，可直观展示活塞往复运动到曲轴旋转运动的转换过程，曲轴输出端的法兰连接结构也做了还原，可用于匹配不同类型的飞轮、离合器总成的接口尺寸校核。设计过程中优先保证了各运动部件的干涉校验，所有运动副的间隙预留都符合实际发动机的装配公差要求，比如活塞与缸壁的配合间隙、连杆大头与曲轴轴颈的转动间隙、气门开启最大升程时与活塞顶部的避让距离，都按照工程实际的设计值做了预留，避免运动过程中出现部件卡滞。

　　模型的外形尺寸按照常规1.6L排量自然吸气直列四缸发动机的实际尺寸搭建，整体长度、宽度、高度方向的安装边界都做了明确的结构呈现，缸体两侧的发动机悬置安装点位置、进气侧与排气侧的附件安装面、油底壳的下部轮廓、缸盖上部的气门室盖安装接口都符合常规量产机型的布局，可直接用于前期整车总布置阶段的动力舱占位校核，确认动力单元与前纵梁、冷却模块、防火墙之间的安全间隙。油底壳部分的集滤器安装位置、机油回流通道也在剖面中做了展示，可帮助理解润滑系统的机油抽吸路径，缸体内部的主油道、缸盖到凸轮轴的润滑油路走向也做了结构还原，能够直观展示压力润滑油从机油泵到各摩擦副的流通路径。

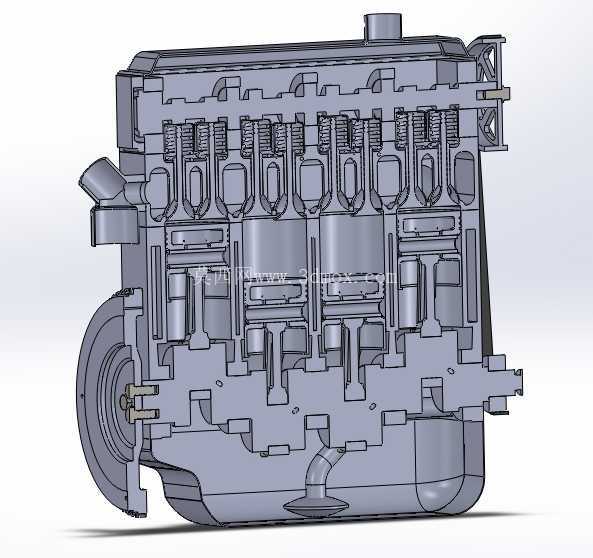

　　进气歧管的安装法兰面、排气歧管的接口位置都按照常规横置发动机的布局设计，进排气侧的附件安装位预留了发电机、起动机、空调压缩机的安装接口位置，可用于前端轮系的布局设计参考。整个剖面结构的剖切位置选择在缸体中心对称面，能够同时展示四个气缸的内部结构、曲轴的全段支撑结构、配气机构的整列布置，不需要额外拆解模型就可以观察到所有核心运动部件的装配关系，相比整机外观模型更适合用于结构原理讲解、装配工艺演示场景。
