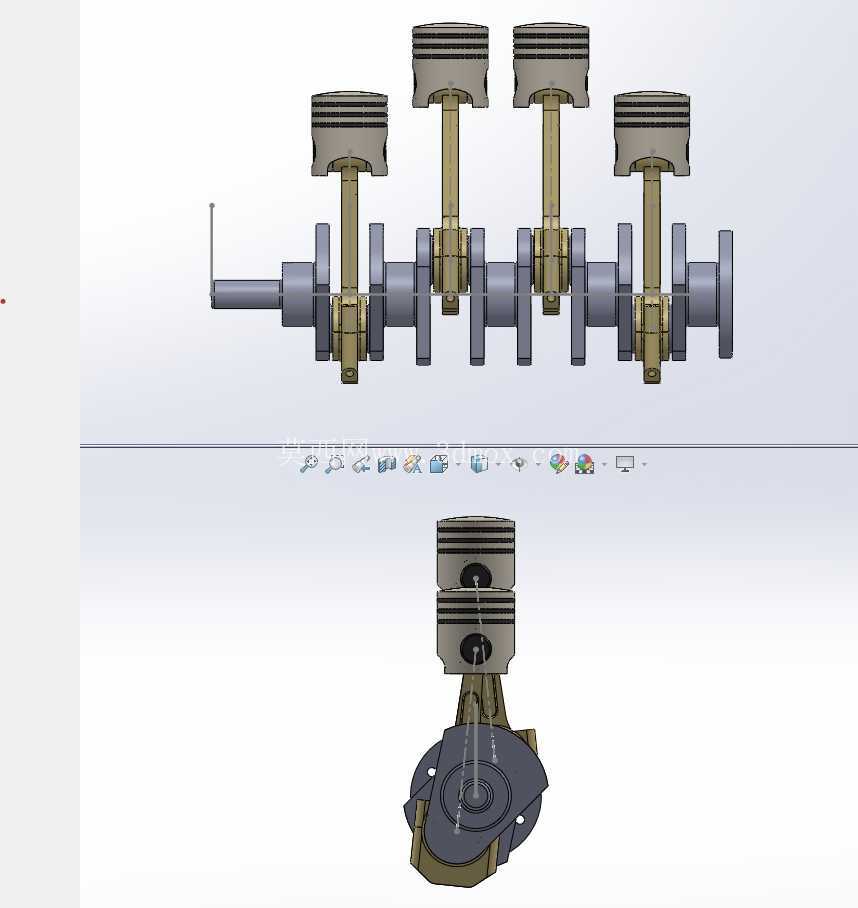

四缸内燃机曲柄连杆机构总成结构设计

　　在车用动力、小型工程机械动力单元的开发流程里，曲柄连杆机构作为内燃机核心做功转换部件，其结构合理性直接决定整机的动力输出平顺性、机械效率与运行寿命，这套四缸内燃机的结构设计，完全围绕直列四缸机型的实际做功逻辑搭建，覆盖了从活塞往复运动到曲轴旋转输出的全链路结构匹配。从安装边界来看，直列四缸的缸心距按照常规小排量乘用车动力单元的通用尺寸设定，曲轴轴向总长适配前置前驱车型的横置动力舱布局，曲轴主轴颈的安装同轴度公差预留了0.02mm的装配调整余量，活塞销孔与连杆小头的配合间隙按照热态工况下的膨胀量做了预设，避免高转速工况下出现拉缸、抱轴等失效问题。

　　设计过程中没有刻意追求异形结构的视觉效果，所有部件的尺寸链都围绕实际工况的受力状态推导：活塞环槽的宽度、深度适配常规气环、油环的装配尺寸，活塞顶部的燃烧室凹坑造型匹配平顶缸盖的压缩比设计要求，连杆杆身采用工字形截面，在保证抗弯、抗扭强度的前提下尽可能降低往复运动惯量，减少曲轴运转过程中的不平衡载荷。曲轴的曲柄销按照1-3-4-2的点火顺序做相位角布置，每个曲柄臂上都集成了平衡重结构，抵消活塞连杆组往复运动产生的一阶、二阶惯性力，从根源上降低四缸机运行过程中的怠速振动问题。部件之间的配合关系完全参照实际装配逻辑设定：连杆大头与曲柄销之间预留了轴瓦安装空间，活塞销与连杆小头、活塞销座的配合按照半浮式装配结构设计，曲轴前后端的油封安装位、飞轮连接法兰的尺寸都和常规量产机型保持通用互换性，缸体部分的结构虽然在展示视图中做了简化，但曲轴主轴承座的安装孔位、螺栓过孔的位置都对应直列四缸缸体的通用布局，不需要额外调整结构就能完成整机的虚拟装配。

　　做运动仿真验证的时候，特意给每个运动副添加了符合实际工况的约束：活塞与缸壁之间设置移动副约束，连杆大头与曲柄销、连杆小头与活塞销之间设置转动副约束，曲轴主轴颈与主轴承座之间设置转动副约束，模拟进气、压缩、做功、排气四个冲程的循环运动时，可以直观看到四个活塞交替到达上止点、下止点的运动状态，凸轮轴与曲轴之间的传动比按照2:1设定，保证气门开闭时机与活塞运动位置精准匹配，不会出现气门撞活塞的干涉问题。

　　这套结构除了可以用于内燃机原理的教学演示之外，也能作为小排量动力单元改型设计的基础参考，比如调整缸径、冲程尺寸就能适配不同排量的动力需求，修改平衡重的形状、重量就能适配不同最高转速的运行工况，甚至可以作为增程式电动车增程器结构开发的基础模型，在其基础上叠加进排气系统、冷却系统、润滑系统的结构就能完成整机的三维设计。对于刚接触动力机械结构设计的从业者来说，这套模型可以直观理解四缸机的做功顺序、惯性力平衡逻辑、曲柄连杆机构的运动传递路径，避免在实际设计中出现点火顺序错误、平衡重匹配不当导致的整机振动超标问题；对于有经验的结构工程师来说，这套模型的尺寸链设定、配合间隙选择都可以作为同类型产品设计的参考基准，减少前期方案验证阶段的重复建模工作量。
