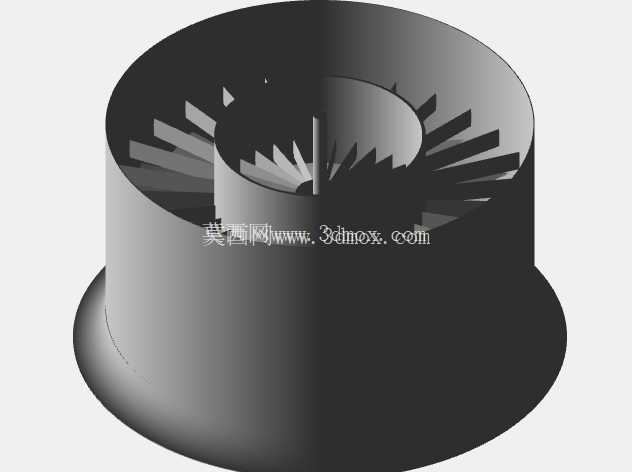

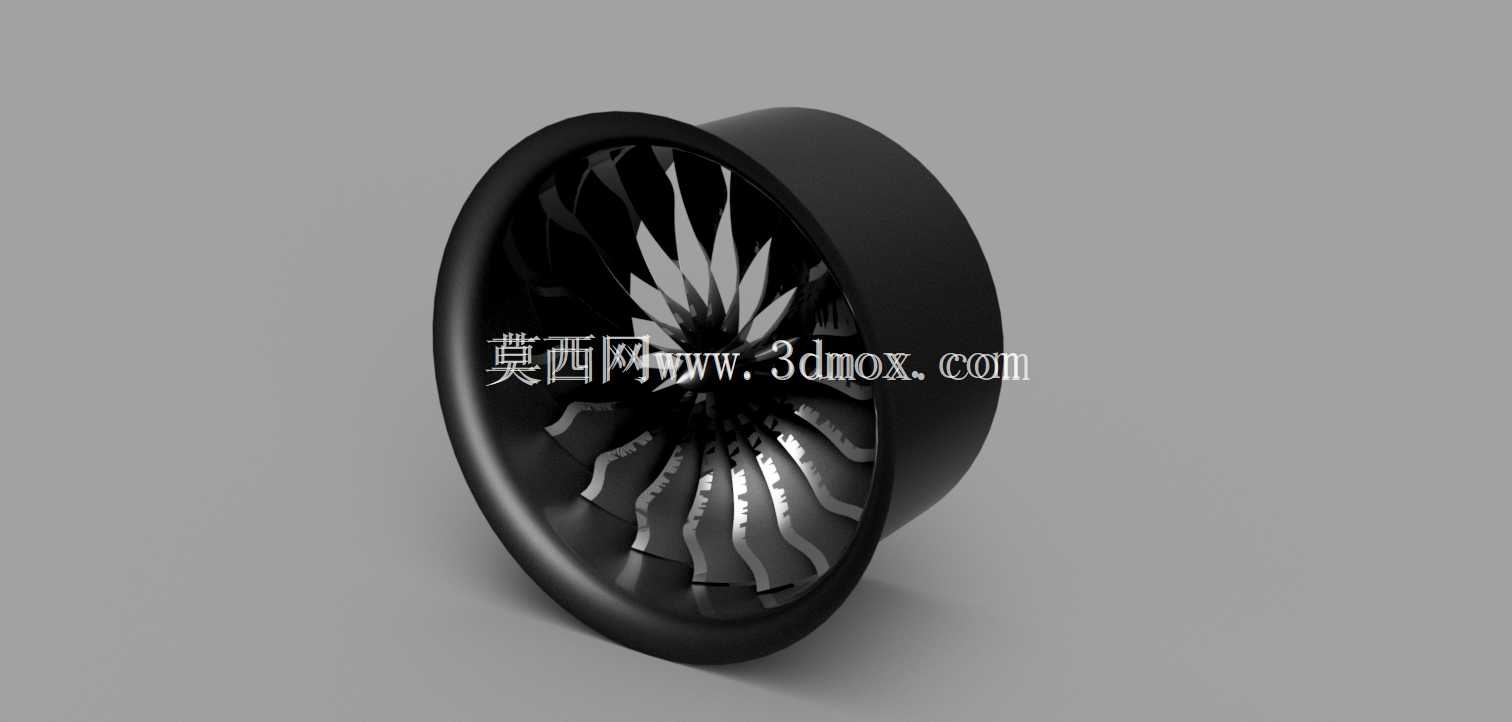

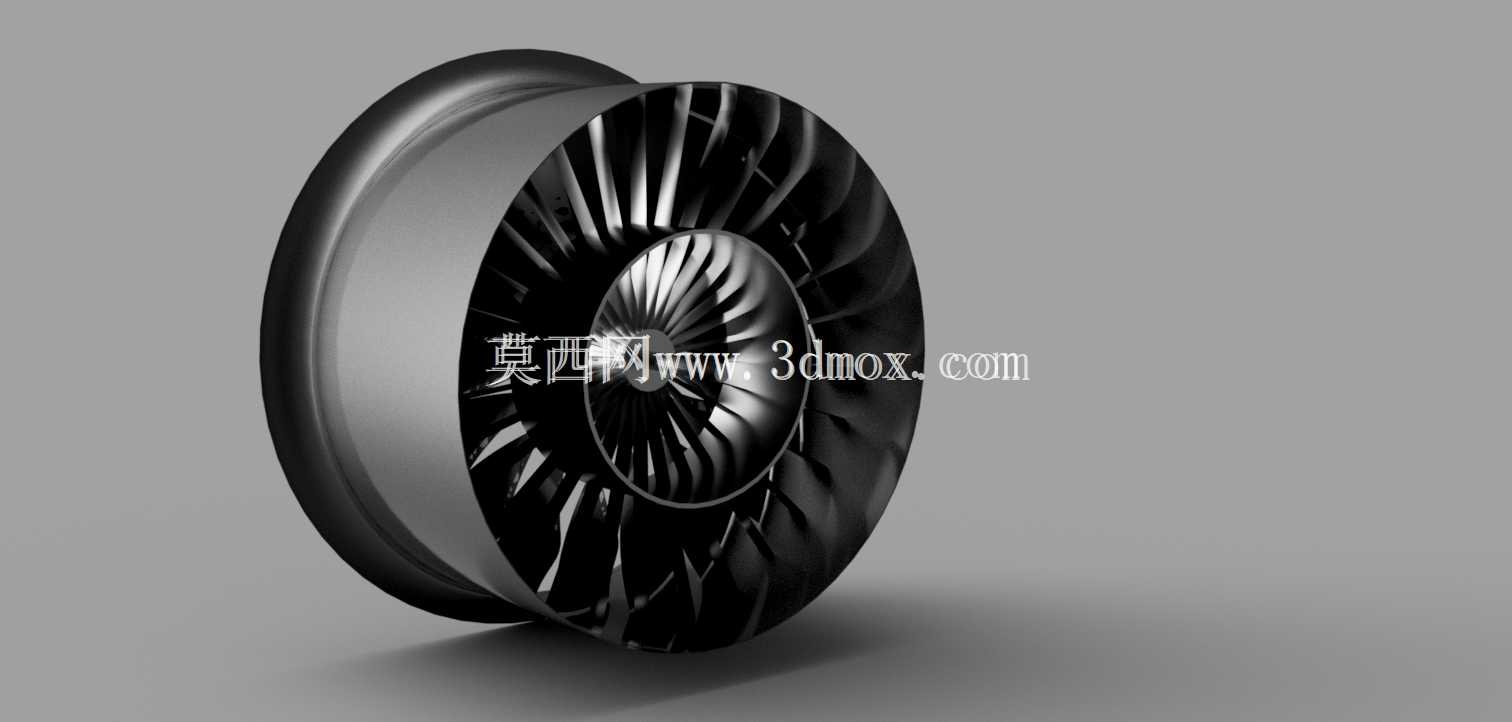

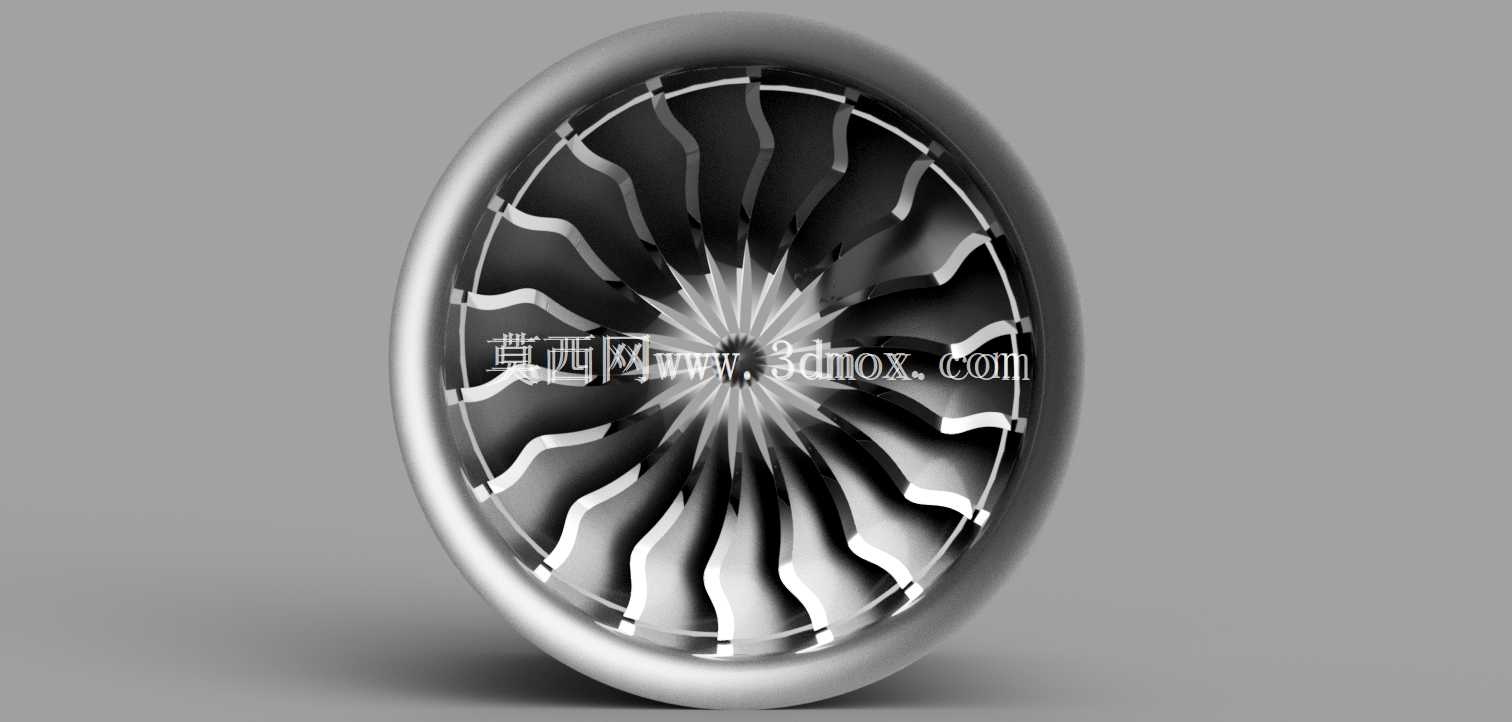

碳纤维材质GE9X型涵道风扇叶片结构

这款涵道风扇叶片的结构设计，核心围绕高转速工况下的气动效率与结构强度平衡展开，首先从应用场景来看，这类大涵道比的叶片结构既可以适配航空模型的动力单元，也能迁移到高速无刷电机驱动的地面涵道动力设备中，覆盖航模动力、小型风冷散热单元、特种推进装置等多个使用场景。在实际用途层面，叶片作为涵道动力的核心做功部件，直接决定了动力系统的推力输出、运转噪音与能耗水平，碳纤维材质的选用，本质是为了在高转速离心力作用下，将叶片的形变量控制在气动设计允许的阈值内，避免叶片形变导致叶尖与涵道内壁剐蹭，同时降低旋转部件的整体惯量，提升动力响应速度。

从功能特性上看，该叶片采用了宽弦大扭角的叶型设计，从叶根到叶尖的翼型截面是连续变化的，叶根区域厚度更大，用于承担旋转过程中绝大部分的离心拉应力，截面翼型侧重结构强度冗余；叶尖区域厚度更薄，翼型侧重高速气流下的做功效率，同时叶尖做了切尖修型，减少叶尖涡流带来的能量损失与气动噪音。每一片叶片的安装角都经过匹配校准，保证整圈叶片旋转时的动平衡精度，避免高转速下出现共振问题，适配有刷与无刷两类电机的输出特性，不需要额外改动电机安装位就能直接适配常规标准尺寸的涵道外壳。

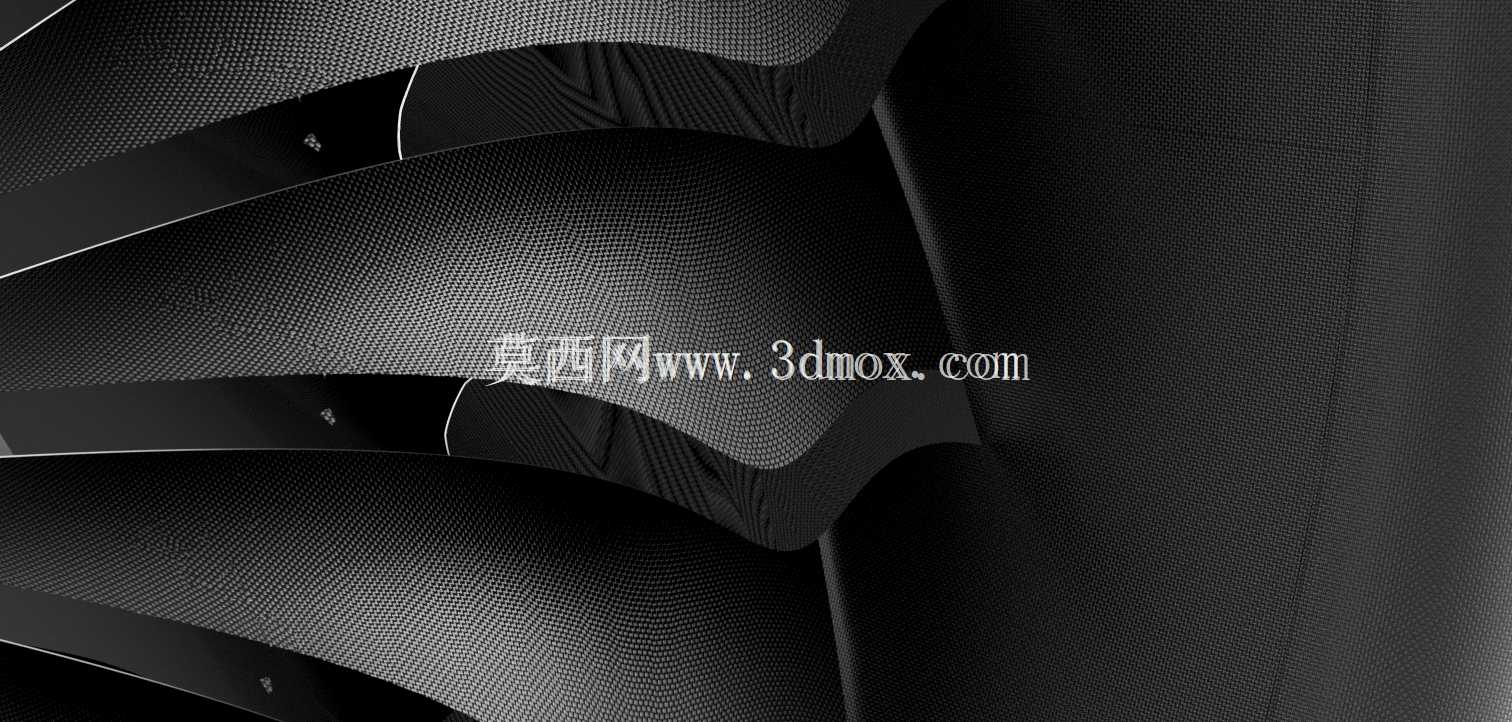

设计思路上，没有照搬金属叶片的等厚度结构，而是利用碳纤维复合材料的各向异性铺层特点，在叶片应力集中的前缘区域做了铺层加厚，后缘区域做减薄处理，既保证了叶片抗异物撞击的能力，又尽可能降低了叶片自身重量。叶片与中心轮毂的连接位置做了嵌入式的安装卡槽，不需要额外的紧固件就能完成叶片与轮毂的定位装配，装配后叶片的径向跳动量可以控制在极小范围内，减少运转过程中的振动传导。

在外形尺寸与安装边界方面，该叶片适配4s级别的动力系统，整体外径与常规同级别涵道外壳的内壁间隙控制在1mm以内，这个间隙值是经过多轮测试确定的——间隙过大会导致叶尖漏气损失，降低推力输出效率；间隙过小则会因为加工公差、高速运转下的材料热胀、叶片离心形变等因素，出现叶尖擦碰涵道壁的风险。中心轮毂的安装孔位适配市面上绝大多数同级别航模电机的输出轴径，安装端面的平面度做了公差控制，保证叶片锁紧后不会出现偏摆。叶片的整体轴向宽度也做了适配，安装后不会突出涵道外壳的前后端面，不需要额外调整涵道的前后整流罩位置，就能保证气流进出的流道顺畅。

从实际工程使用的角度看，这类碳纤维叶片相比传统的尼龙注塑叶片，在相同转速下的形变量要低60%以上，不会出现高转速下叶片被气流“甩开”导致叶尖间隙变大的问题，长时间运转下的疲劳强度也更优，不会因为反复的应力循环出现叶片断裂的情况。在流道设计上，叶片的扭角从叶根到叶尖是线性过渡的，保证不同半径位置的气流攻角都处于最优区间，避免叶根区域出现气流分离失速的问题，让整个叶片在整个工作转速区间内都能保持稳定的推力输出，不会出现某个转速段推力突降或者噪音突增的情况。针对改装场景的适配性，叶片的重量分布做了精准配平，每一片叶片的重量差控制在0.1g以内，整组叶片装配后不需要额外做动平衡调试就能直接使用，降低了改装过程中的调试成本。同时叶片前缘做了圆弧钝化处理，既不会因为前缘太锐导致加工过程中出现纤维分层，也能在遇到微小颗粒撞击时减少前缘缺口的产生概率，提升叶片的使用寿命。
