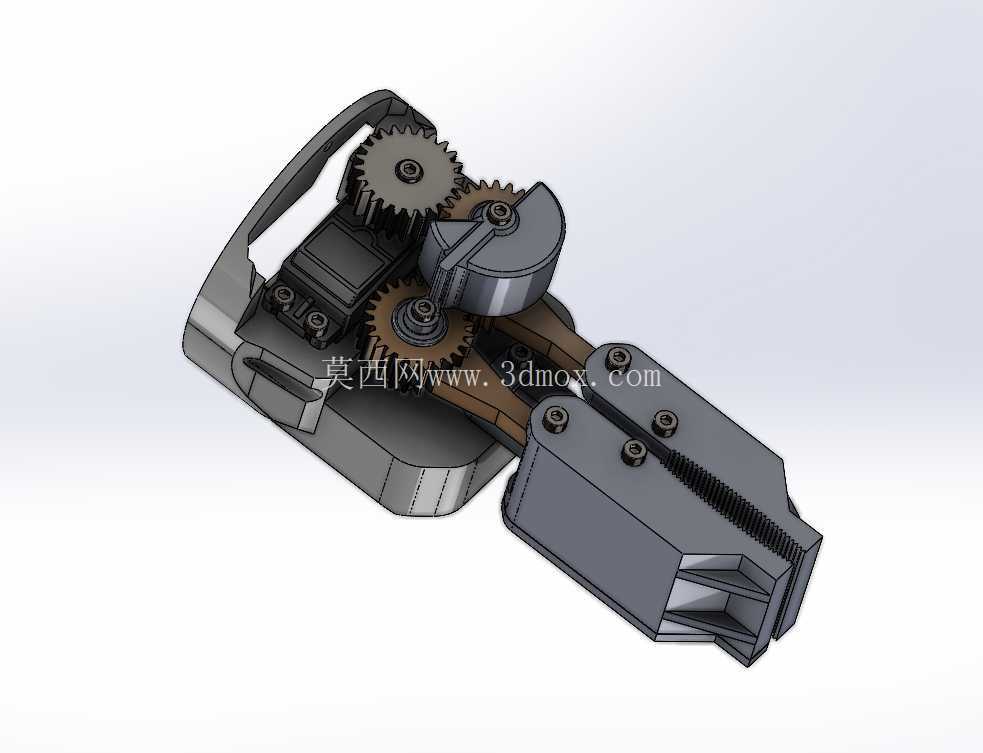

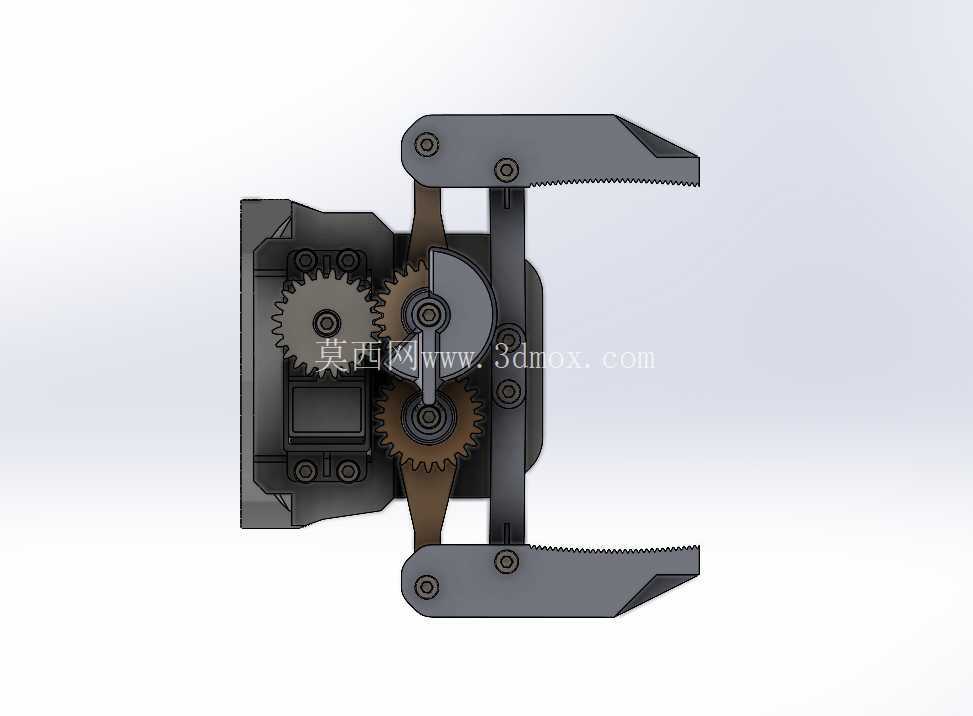

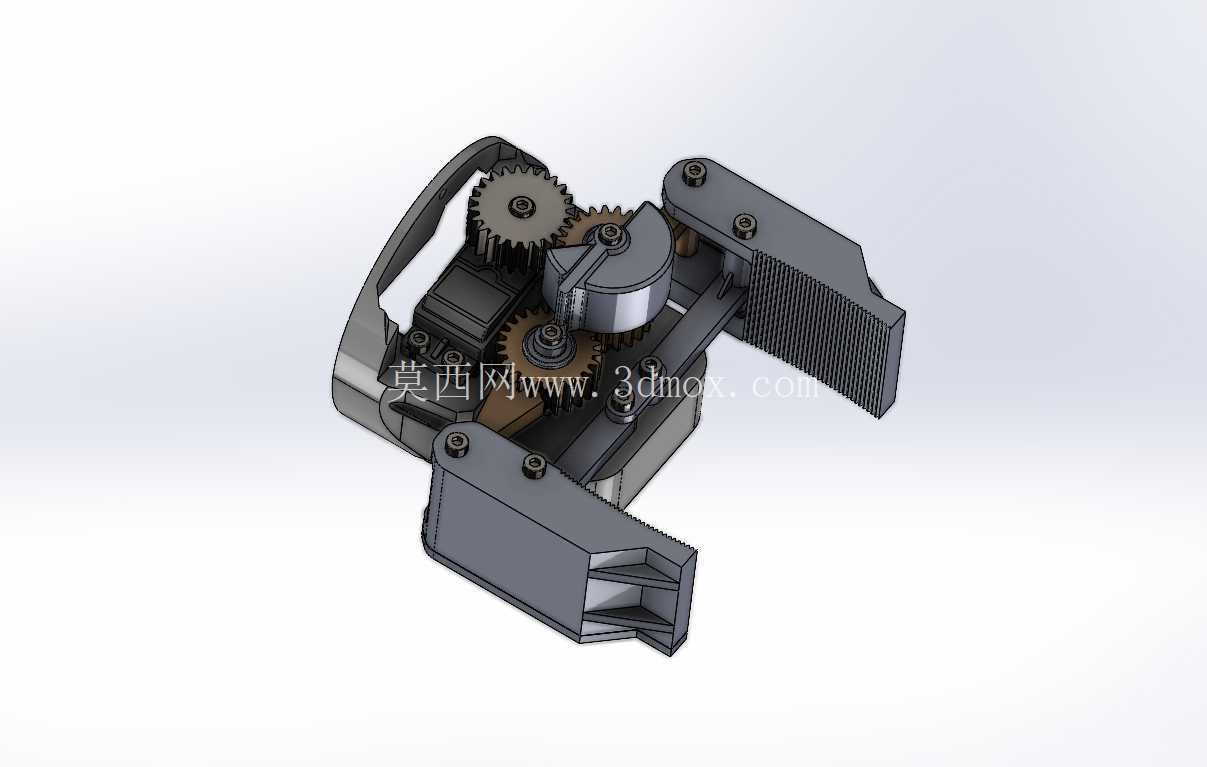

高扭矩齿轮传动伺服驱动机器人夹爪结构

　　在3C电子装配、小型零件上下料、轻载物料码垛这类场景里，末端执行器的响应速度、夹持稳定性直接决定整线节拍，这款伺服夹爪就是针对这类轻型到中型负载的自动化场景开发的执行部件。从结构布局来看，整套夹爪的动力核心采用高扭矩伺服电机直连齿轮组的传动方案，没有额外的同步带或者连杆减速结构，传动链短带来的直接优势就是反向间隙小，夹爪开合位置的重复定位精度可以控制在0.02mm以内，对于需要精准插装、对位贴合的工位来说，这个精度等级完全可以满足装配要求。

　　夹爪的两个指臂采用对称平行开合的结构设计，齿轮组做了等速比啮合设计，保证两个指臂的运动行程完全同步，不会出现单侧偏移导致的工件夹偏问题，指臂的夹持面做了细密的防滑齿纹处理，针对表面光滑的塑料件、金属冲压件都能提供足够的静摩擦力，不需要额外粘贴防滑垫就能避免夹持过程中工件滑脱。设计阶段就考虑了安装适配性，夹爪的主体安装基准面做了平整的定位凸台，预留了标准的安装孔位，可以直接适配主流的六轴工业机器人、协作机器人以及直线模组滑台的末端法兰，不需要额外设计转接板就能完成安装，整体的外形轮廓做了倒角避空处理，在狭窄的工装夹具间隙里移动时，不会和周边的治具、设备框架发生干涉。

　　夹爪的开合行程覆盖了常见小型零件的夹持尺寸范围，从几毫米的小螺丝到一百多毫米的盒状工件都能稳定夹持，25公斤级的输出扭矩可以提供足够的夹持力，针对1公斤以内的轻型工件可以调低夹持力参数避免夹伤工件表面，针对5公斤左右的中型负载可以调高输出扭矩保证夹持可靠性。传动齿轮采用的是直齿圆柱齿轮布局，齿轮的啮合间隙在装配时可以通过调整轴承座的位置进行微调，长期使用出现磨损后也可以通过间隙补偿来恢复精度，不需要整体更换传动组件。

　　夹爪的壳体采用一体化的铝合金加工结构，既保证了整体结构的刚性，又控制了整体自重，不会给机器人末端带来过大的负载负担，电机和传动腔做了分隔设计，日常维护时只需要打开传动腔的盖板就能对齿轮组进行润滑保养，不需要拆解电机部分，降低了后期维护的工作量。在实际产线应用中，这类夹爪可以替代气动夹爪完成需要精准力控、位置可控的抓取任务，相比气动夹爪不需要搭配气源、电磁阀等配套组件，接线和调试更加简便，夹持力和开合位置都可以通过伺服参数进行数字化调整，适配多品种小批量的柔性生产场景，不需要更换夹爪就能通过参数切换适配不同尺寸的工件抓取。夹爪的指臂部分采用模块化设计，用户可以根据自己的工件外形更换定制的指爪模块，基础的传动主体不需要改动，就能适配异形工件的抓取需求，比如针对圆柱形工件可以更换V型指面，针对易碎工件可以更换带缓冲垫的指面，拓展性能够覆盖大部分通用抓取场景。从受力结构来看，夹爪的指臂支撑采用了双轴承定位结构，在承受偏载的时候不会出现指臂下垂的问题，即使工件重心不在夹爪中心位置，也能保证夹持姿态稳定，不会因为偏载导致齿轮受力不均出现卡滞。
