汽车传动用直齿锥齿轮结构设计

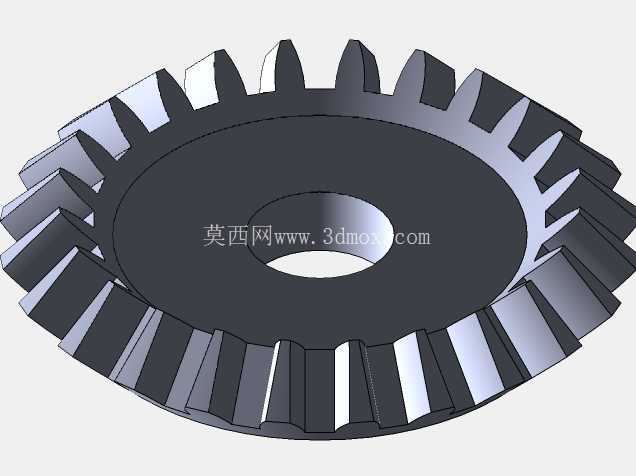

　　在汽车差速器、分动箱这类需要改变动力传递方向的总成里，锥齿轮是核心的传力构件，和圆柱齿轮只能平行轴传动的特性不同，这类带锥度的齿形零件可以实现相交轴之间的扭矩传递，常见的交角多为90度，刚好适配汽车底盘里动力从纵向传动轴转向横向驱动半轴的布局需求。做这个锥齿轮的三维建模时，首先要明确的是安装边界约束：背锥面的定位台阶要和差速器壳的安装止口做间隙配合，单边间隙控制在0.02-0.05mm之间，既不能过松导致运转时齿轮窜动引发啮合冲击，也不能过紧造成装配压装时壳体变形；中心的安装孔要和半轴的花键轴段做过渡配合，保证扭矩传递过程中不会出现松旷。

　　齿形设计阶段，要先确定分锥角、齿顶高系数、顶隙系数这些基础参数，齿向的修形量需要结合实际工况的载荷波动预留，避免满载时齿端出现应力集中导致崩齿；齿面的接触斑点要控制在齿面中部偏向小端的位置，这样在承受大扭矩冲击时，接触斑点会自然向大端偏移，不会出现边缘接触的异常磨损。从实际使用场景来看，这类锥齿轮除了汽车传动系统，在机床的分度头、农业机械的转向机构、工业减速器的转角输出端也有大量应用，不同场景下的参数调整逻辑差异很大：如果是用在低速重载的工程机械转向机构，齿厚要适当加厚，齿面硬度控制在HRC45-50之间，保证抗冲击能力；如果是用在高速精密的机床分度机构，齿形的加工精度要提升到6级以上，齿面做抛光处理降低运转噪音。

　　建模过程中要注意轮坯的结构合理性，辐板的厚度要根据传递的最大扭矩做强度校核，不能为了减重过度削薄辐板导致满载时轮体变形，进而影响齿面啮合精度；轮齿和辐板的过渡位置要做圆角处理，避免应力集中引发的疲劳断裂，圆角半径一般取齿根高的0.2-0.3倍，太小起不到分散应力的作用，太大会和配对齿轮的齿顶发生干涉。实际装配调试时，要通过调整垫片的厚度控制两个配对锥齿轮的安装距，保证啮合间隙在0.1-0.3mm之间，间隙过大会导致正反转切换时出现冲击异响，间隙过小会导致运转时齿面润滑不足，出现干磨烧蚀的故障。

　　齿面的润滑方式也要结合安装位置确定，闭式传动里多采用飞溅润滑，要在轮坯的背锥位置预留挡油结构，避免润滑油大量甩出导致齿面供油不足；开式传动的场景下要预留润滑脂加注的通道，定期补充润滑脂降低齿面磨损。从建模的细节来看，齿根的过渡曲线要按照实际加工的展成轨迹绘制，不能用简单的圆弧代替，否则后续做有限元强度分析时，齿根的应力计算结果会和实际情况偏差很大，无法准确评估零件的疲劳寿命；轮齿的倒角要沿着齿顶和齿端的轮廓做等距倒角，避免装配时齿端和配对零件发生磕碰，也能去除加工后的毛刺防止运转时铁屑脱落进入啮合区。这类锥齿轮的外形尺寸要和周边的安装零件做干涉检查，特别是轮齿转动到最大外径位置时，要和差速器壳的内壁预留至少3mm的安全间隙，避免零件加工存在形位公差时出现运动干涉；中心安装孔的键槽或者花键参数要和匹配的轴段完全对应，花键的定心方式优先选择大径定心，保证同轴度精度，降低运转时的不平衡量。
