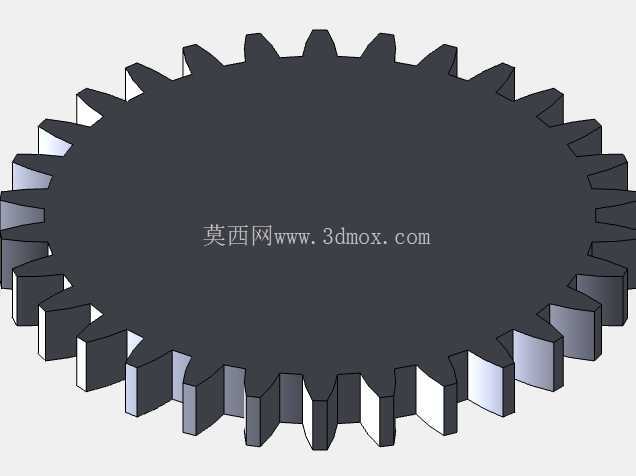

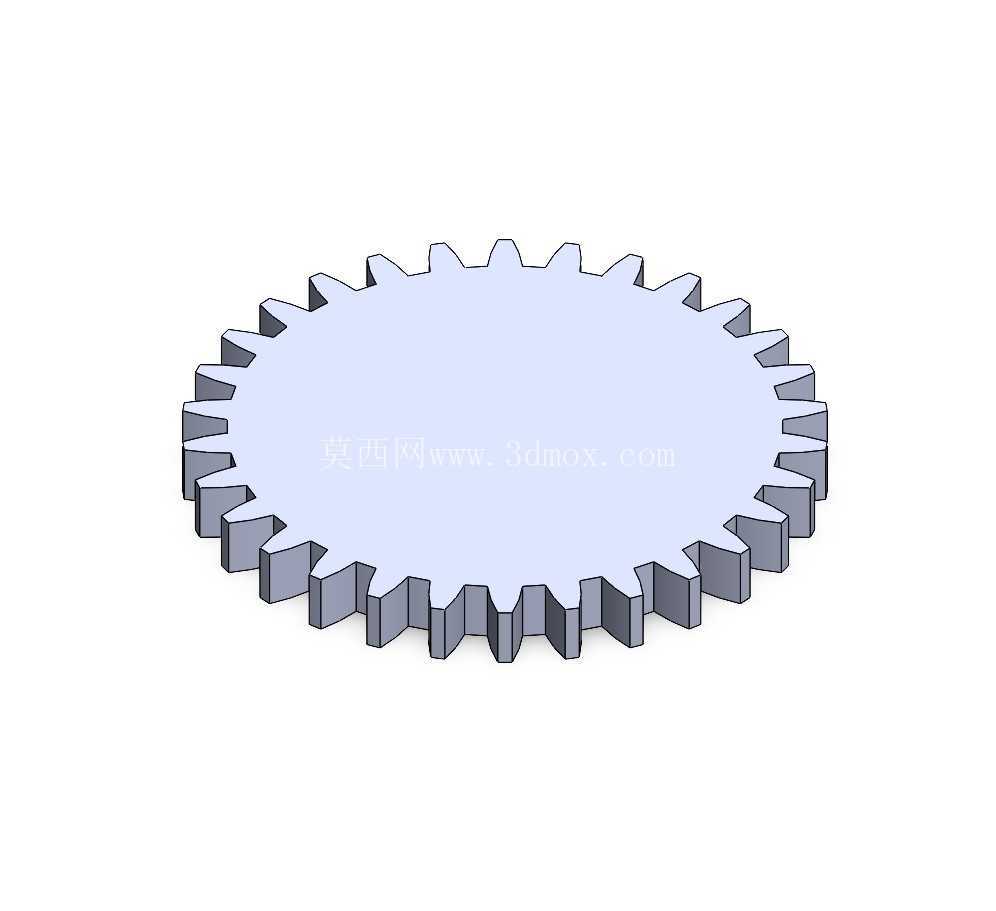

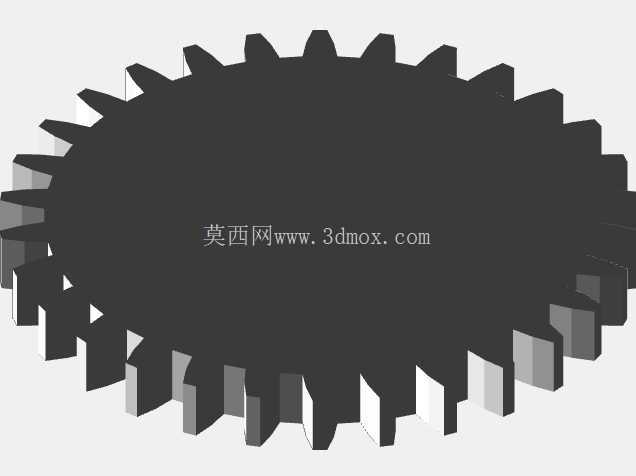

参数可调式直齿圆柱齿轮结构

在常规机械传动系统的设计迭代中，直齿圆柱齿轮是应用覆盖范围最广的动力传递元件，从小型消费电子的传动模组、通讯设备的微调机构，到中型输送线的动力分配单元、普通机床的进给传动链，都能见到这类零件的身影。不同于定制化的固定参数齿轮，这套参数化结构的核心设计逻辑，是把齿轮设计过程中所有关联几何尺寸的核心变量做了全链路的公式绑定，设计者不需要逐个修改齿顶圆、齿根圆、基圆、分度圆的单独尺寸，只需要调整模数、齿数、压力角这几个核心输入参数，整个齿轮的所有几何特征都会按照机械设计手册里的标准计算公式自动更新，能大幅减少同系列不同参数齿轮的重复建模工作量。

从实际工程应用的角度看，直齿轮的适用场景大多集中在平行轴之间的动力传递，它的啮合特性是齿面沿齿宽方向同时进入和退出啮合，相比斜齿轮没有轴向分力，支撑轴系的结构设计可以更简单，不需要额外设置承受轴向载荷的轴承组，整体传动结构的成本更低、装配调试难度更小，很适合中低速、载荷平稳的传动工位。在通讯类设备的微调机构里，这类小模数直齿轮常用来做旋钮调节的传动件，把手动旋转的角度精准传递到电位器或者调节机构上，参数化的设计可以快速匹配不同传动比的需求，只需要调整对应齿轮的齿数，就能快速得到不同减速比的啮合副，不需要重新绘制齿廓曲线。

这套结构的齿廓采用标准渐开线生成，建模过程中严格遵循渐开线齿形的生成逻辑，保证齿形的啮合精度，避免出现根切、齿厚偏差过大导致的传动卡滞、噪音过大问题。设计时已经把齿顶高系数、顶隙系数按照标准值做了内置绑定，常规工况下不需要额外调整这两个参数，只需要根据实际传动的载荷大小选择合适的模数，根据传动比要求确定对应齿数，根据啮合副的压力角匹配要求调整alpha值，就能快速生成符合设计要求的齿轮零件。

从安装边界的角度考虑，参数化生成的齿轮，内孔直径、键槽尺寸、轮毂厚度这些安装相关的特征也可以和核心参数做联动调整，比如当模数增大、齿轮整体承载能力提升时，对应的轴孔直径可以按照轴的设计尺寸同步修改，轮毂长度按照齿轮宽度的常规比例自动适配，保证零件的结构强度符合传动载荷的要求，不会出现轮毂过短导致的轴上固定不稳、或者轮毂过长浪费安装空间的问题。在做整机结构的装配校验时，参数化模型可以快速调整中心距，只需要配对修改两个啮合齿轮的参数，就能快速验证不同中心距下的传动干涉情况，比固定参数的模型灵活性高很多。

在实际的设备维护和改型场景中，这类参数化齿轮模型也能发挥很大作用，很多老旧设备的齿轮备件没有现成的图纸，只需要测绘出旧齿轮的模数、齿数、压力角、内孔尺寸这些核心参数，输入到参数化模型里就能快速生成对应的三维模型，直接用来做加工编程或者3D打印打样，不需要从零开始绘制齿形，能大幅缩短备件的准备周期。对于做传动方案选型的工程师来说，也可以快速生成不同参数的齿轮组合，导入到装配体里做运动仿真，验证不同传动比下的转速、扭矩匹配情况，提前排查传动链里的干涉、运动死点问题，减少后期实物装配时的整改工作量。

需要注意的是，在调整参数的时候要避免齿数小于对应压力角下的不根切最小齿数，如果确实需要用到小齿数的齿轮，要对应做齿顶高的变位修正，这部分的参数逻辑也可以在现有模型的方程式基础上扩展，把变位系数作为可编辑参数加入进去，就能进一步拓展模型的适用范围，覆盖更多特殊工况的传动需求。齿宽参数也可以根据实际的载荷大小做调整，齿宽越大，齿轮的承载能力越高，但对应的齿向载荷分布不均的问题也会更明显，设计时需要根据支撑轴的刚度、安装精度合理选择齿宽系数，参数化模型可以快速调整齿宽尺寸，方便工程师做不同方案的对比校核。
