参数化直齿锥齿轮啮合传动结构

直齿锥齿轮多用于相交轴之间的动力传递，常见安装轴线呈90度布置，也可按设备空间调整为其他交角。这类传动件在小型减速器、差速机构、机床进给箱、农业机械传动端、轻工设备转角输出部位都有大量应用。与圆柱齿轮相比，锥齿轮的轮齿沿锥面分布，齿厚从大端向小端逐渐收缩，设计时不能简单套用平面渐开线思路，必须同时约束背锥、节锥、根锥与顶锥关系，否则三维齿面会出现齿向扭曲或啮合干涉。

该结构以参数方程驱动齿形生成，核心思路是把齿数、轴交角、大端模数、压力角、齿宽等几何量作为输入，再由关系式推导出节锥角、分度圆直径、齿顶高、齿根高及轮齿阵列角度。建模过程中，齿廓并非依靠手工描点或近似直线拼凑，而是通过渐开线数学关系连续生成，能够保证齿面在啮合区段具有较稳定的接触轨迹。对工程师而言，这种方式的价值在于修改参数后可以快速得到配对齿轮，减少重复造型工作量，也便于在方案阶段比较不同齿数组合对传动比和外廓尺寸的影响。

从实际装配角度看，锥齿轮副对安装边界较敏感。两轮节锥顶点应汇交于同一点，轴向定位面与轴承跨距需要预留调整垫片位置，以便在装配时控制齿侧间隙和接触斑点。若箱体孔系垂直度偏差较大，或齿轮轴向窜动超出允许范围，轮齿会出现偏载，噪声和磨损都会明显增加。因此在结构布局时，不能只关注齿轮本体外形，还应同时校核轴伸、轴承、挡圈、锁紧螺母与箱体壁面之间的空间关系。齿宽方向通常不宜取得过大，过宽的小端齿形会导致刀具加工可行性下降，也会让齿面接触区向小端偏移；齿宽过窄则会削弱承载能力，需要结合模数和节锥长度平衡。

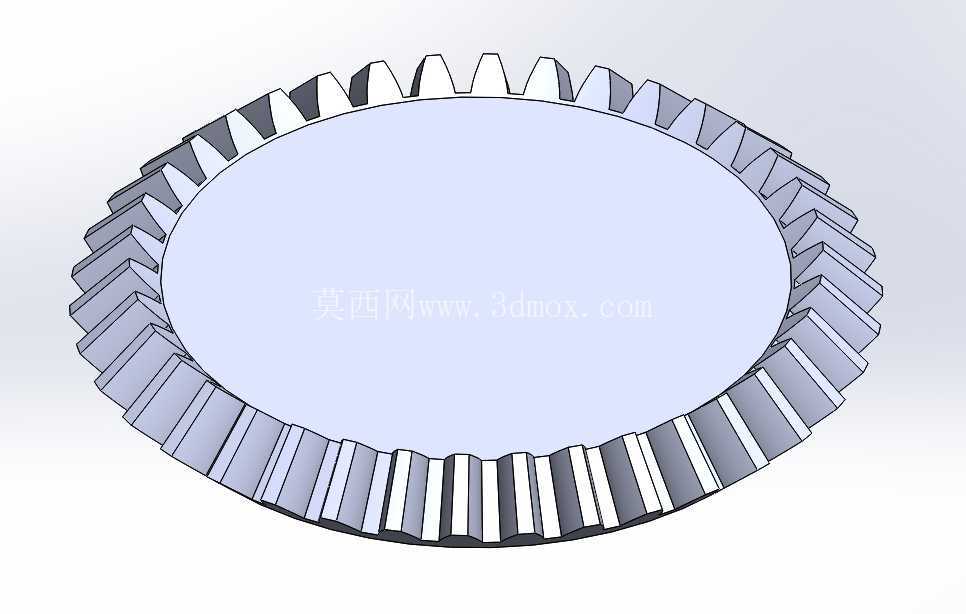

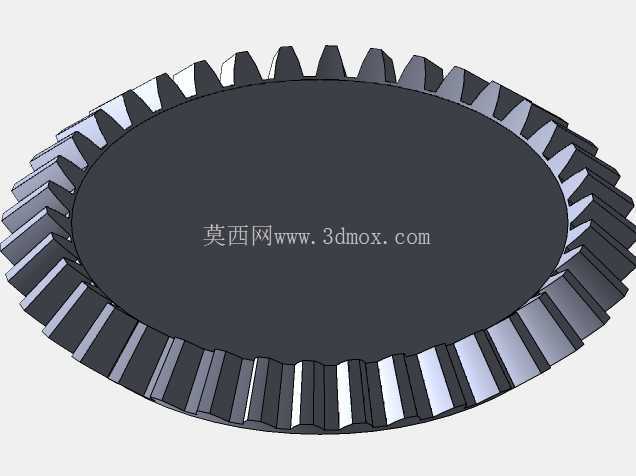

该齿轮模型呈现的是盘式锥齿轮形态，外缘均布直齿，中心区域保留轮毂与安装孔设计空间，适合通过螺栓、花键或过盈配合与轴系连接。大端齿形尺寸完整，便于观察齿顶、齿根和过渡圆角；小端齿槽收缩明显，能够直观反映锥齿轮与圆柱齿轮在几何上的差异。配对使用时，两轮齿数互换即可形成不同传动比，但轴交角、模数和压力角必须保持一致。啮合分析中应重点检查进入啮合、全齿接触和退出啮合三个阶段，确认齿顶与齿根之间存在合理顶隙，避免在热膨胀或载荷变形后发生顶撞。

在设备用途上，这类转角传动结构常用于需要改变动力方向的紧凑部位。例如输送设备的转角驱动、小型工作台回转机构、手调机构的减速端、阀门驱动装置以及伺服输出换向单元，都可能采用直齿锥齿轮。它相比弧齿锥齿轮加工更简单，适合中低速、中等载荷和对噪声要求不极端的场合；若用于高速重载，则需要进一步提高齿面硬度、优化润滑方式，并严格控制轴承刚度。三维建模时保留真实齿形，不仅用于外观展示，更可支撑干涉检查、运动仿真、装配工艺评审和机加工前的刀具路径确认。

设计思路上，参数化关系应把几何约束和工程约束分开处理。几何层负责渐开线齿廓、锥面放样和轮齿阵列；工程层则提示最小齿数、根切风险、齿宽系数、安装距和配对间隙。齿根过渡区应避免尖锐棱边，因为弯曲应力集中通常首先出现在齿根圆角处。若后续需要有限元分析，可在齿面接触区域加密网格，对轮毂和键槽部位按实际扭矩施加边界条件，而不是对整体模型采用同一种粗糙网格。这样得到的结果更接近真实载荷传递路径，也能为渗碳淬火、调质或表面氮化等热处理工艺提供结构依据。

外形边界方面，盘式锥齿轮的最大外径由大端分度圆和齿顶增量共同决定，轴向厚度则与齿宽、轮毂长度及安装面位置相关。布置箱体时，应在齿轮大端外侧留出装拆空间，在小端附近注意齿顶与箱壁、油沟、挡油板之间的安全距离。若采用喷油润滑，回油通道不应被齿面搅动形成的油流阻塞；若采用脂润滑，则需考虑密封件与齿轮圆周速度的匹配。通过参数化模型完成这些校核后，设计人员可以在不重新绘制齿形的情况下，快速调整齿数和模数，使传动能力、外形尺寸与安装空间达到较合理的匹配。
