四旋翼原型无人机结构设计方案

这款四旋翼原型机的结构设计，最初瞄准的是高校创客团队、入门级航模爱好者的练习场景，也可作为小型航拍、室内环境巡检设备的基础载体，适配低空低速的近距作业需求，不需要复杂的工业级飞控冗余设计，足够支撑基础飞行动作的验证与结构调试工作。从实际用途来看，它既可以作为新手练习无人机组装、飞控参数调试的实操载体，也能通过加装轻量化的功能模块，完成小范围的室内环境勘测、教学演示等任务，不需要承担重载、长航时的作业要求，核心定位是轻量化的原型验证平台。

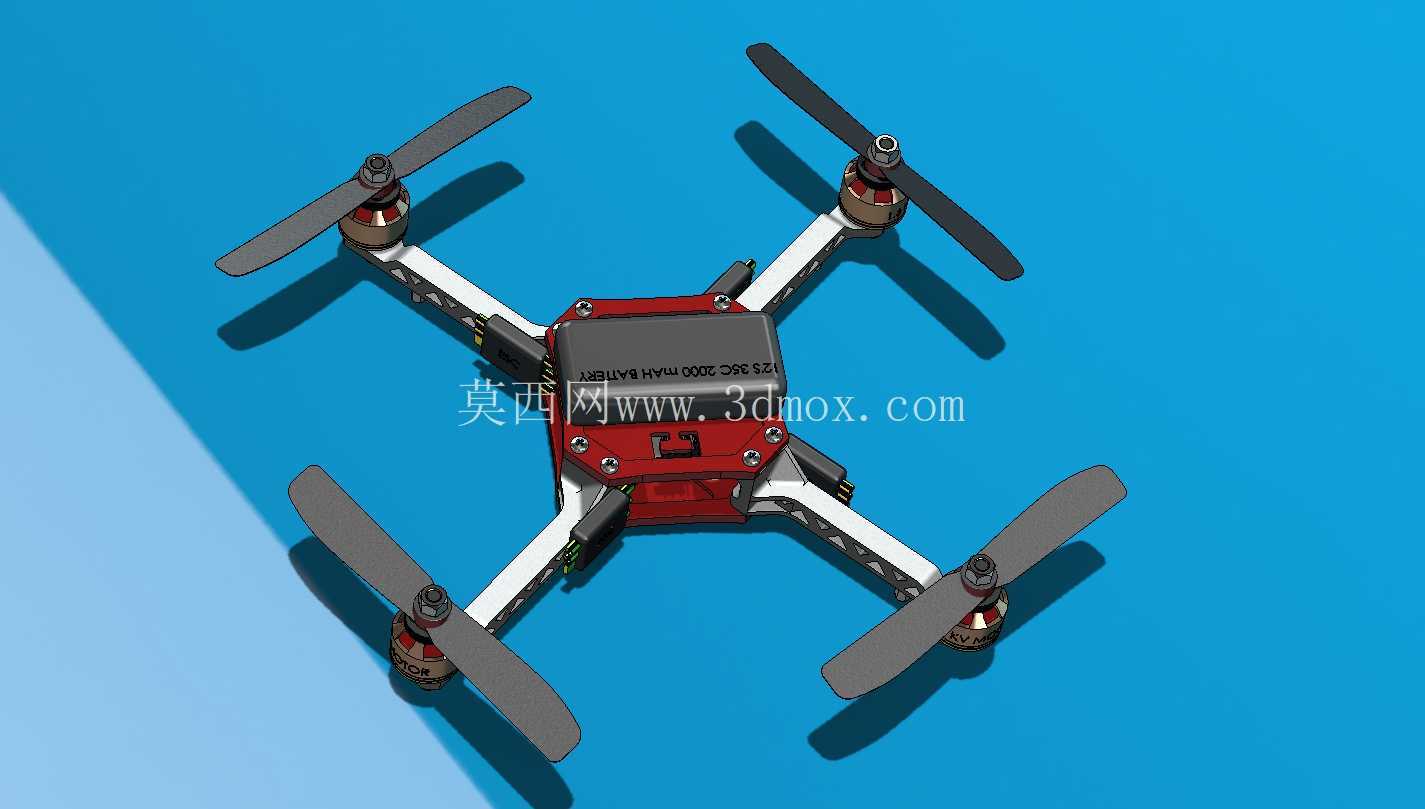

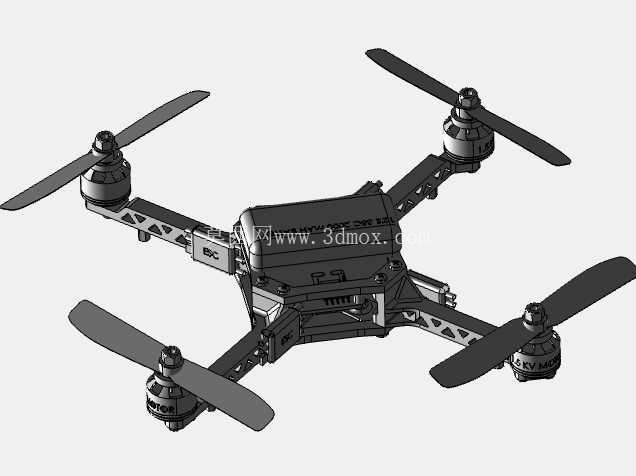

功能特性上，整机采用X型四旋翼布局，四个机臂呈中心对称分布，这种布局的优势在于动力输出均衡，飞控的姿态解算逻辑相对简单，新手调试时更容易找到参数匹配的规律，不会出现异形布局带来的动力耦合问题。每个机臂末端的电机安装座预留了标准的螺纹安装孔位，适配常用的22系列无刷电机，安装时不需要额外做转接件，直接通过六角螺母配合垫片就能完成电机的固定，垫片的存在可以分散电机运转时的振动应力，避免长期振动导致安装孔位滑丝或者机臂出现疲劳裂纹。中心舱体采用分层式设计，上层预留了飞控板、GPS模块的安装空间，下层专门设置了电池仓，电池通过快拆连接器和供电回路连接，不需要每次拆装都焊接线路，日常更换电池、调试电路时操作效率更高，连接器选用的是航模通用的XT60规格，接触电阻小，大电流供电时不会出现过热问题。

设计思路上，整机优先考虑的是拆装便捷性与结构容错率，所有结构件之间的连接都采用标准紧固件，没有采用一体化的不可拆结构，新手在组装时即使出现装错的情况，也可以快速拆解调整，不会因为单个零件的安装失误导致整个结构报废。机臂部分采用了轻量化的型材结构，在保证抗弯强度的前提下尽可能削减了非受力区域的材料厚度，既可以降低整机自重提升续航表现，也能在发生轻微碰撞时通过自身的微小形变吸收冲击能量，避免冲击力直接传递到中心舱的飞控与电池部件。中心舱的外壳做了圆角过渡处理，没有尖锐的棱角，一方面是避免组装、调试过程中划伤操作人员，另一方面也能降低飞行过程中的空气阻力，减少不必要的动力损耗。

外形尺寸与安装边界方面，整机对角电机轴的中心距控制在250mm级别，属于典型的小型四旋翼尺寸，日常收纳时不需要占用过大空间，普通的双肩包隔层就能放下。机臂末端的螺旋桨选用8寸规格，安装后桨尖到中心舱侧壁的距离预留了15mm的安全间隙，飞行过程中即使出现小幅的机身振动，桨叶也不会剐蹭到中心舱外壳。电池仓的内部尺寸适配3S 1500mAh的航模锂电池，安装后电池的重心刚好落在整机的几何中心位置，不需要额外调整配重就能保证飞行时的姿态平衡，电池仓侧壁预留了走线槽，供电线、信号线可以顺着走线槽规整布置，不会出现线路缠绕到螺旋桨的风险。电机安装座的定位面做了0.1mm的平面度公差控制，保证电机安装后轴系垂直于机臂平面，不会出现电机倾斜导致的拉力方向偏移，降低飞控的姿态修正负担。起落部分虽然没有做专门的高脚架设计，但中心舱底部的安装凸台预留了通用的安装孔位，使用者可以根据自身需求加装轻量化的起落架，或者直接挂载小型的功能载荷，安装孔位的孔距遵循通用的航模安装标准，不需要额外打孔就能适配市面上多数的小型航拍相机、传感器模块。

从结构强度的角度来看，机臂与中心舱的连接部位做了局部加厚处理，并且设置了三角形的加强筋，这个位置是整机飞行过程中受力最集中的区域，电机运转产生的振动、飞行时的升力都会通过这个位置传递到中心舱，加强筋的存在可以大幅提升连接部位的结构刚度，避免长期飞行后出现连接松动、机臂下垂的问题。所有的紧固件安装孔都做了沉头处理，螺母嵌入到预制的沉孔内，不会突出结构表面，既可以降低飞行时的风阻，也能避免突出的螺母剐蹭到其他部件。整机的结构拆分后一共只有二十余个独立零件，单个零件的结构都相对简单，即使是刚接触三维建模的新手，也可以参照这个结构完成建模练习，理解多旋翼无人机的结构布局逻辑、动力系统的安装匹配要求，掌握紧固件选型、安装间隙预留、振动抑制这些实际结构设计中的基础要点。
