3806型旋转增量式编码器外观结构

旋转增量式编码器在自动化设备里承担位置与速度反馈的基础任务，常见于伺服轴、输送辊道、AGV轮组、CNC进给轴以及3D打印机运动机构。这个3806规格的编码器采用圆柱形主体结构，前端伸出测量轴，侧面引出柔性电缆，整体外形紧凑，适合在安装空间受限、轴端需要直接连接的场合使用。建模时重点还原了外壳、安装法兰、中心轴、电缆出口和铭牌区域，能够满足设备布局、干涉检查和外观评审的需要。

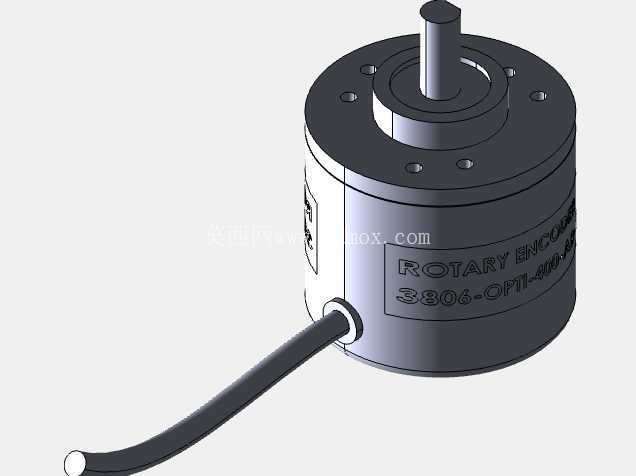

从实际安装边界看，编码器主体以圆筒段为主要占位区域，顶部法兰承担轴向定位和螺钉固定作用。法兰面上预留多个安装孔，孔位围绕中心轴均布，设计时需要保证安装面与被测转轴保持垂直，否则会造成联轴器偏摆、轴承受力不均，长期运行后影响反馈稳定性。中心轴从法兰上方伸出，轴径与长度按照常见3806系列编码器比例建立，外部连接时通常配合柔性联轴器或同步轮使用。若用于AGV或AMR轮式里程测量，轴端与轮系之间应避免刚性硬连接，尽量通过弹性联轴器吸收同轴度误差。

电缆从筒体侧下方引出，走向在模型中表现为自然弯曲的柔性线段。设备布线时，该出线位置需要预留弯曲半径，不能让线缆紧贴锐边或被压在安装板下方。编码器在运动设备上会随车架振动，线缆根部若长期受拉或反复弯折，容易出现断线隐患，因此结构布局中应在出线附近设置压线板或扎带固定点，让应力释放段位于电缆出口之外。模型保留了电缆的空间扫掠范围，便于在整机装配中检查线缆与支架、轮罩、电机外壳之间的距离。

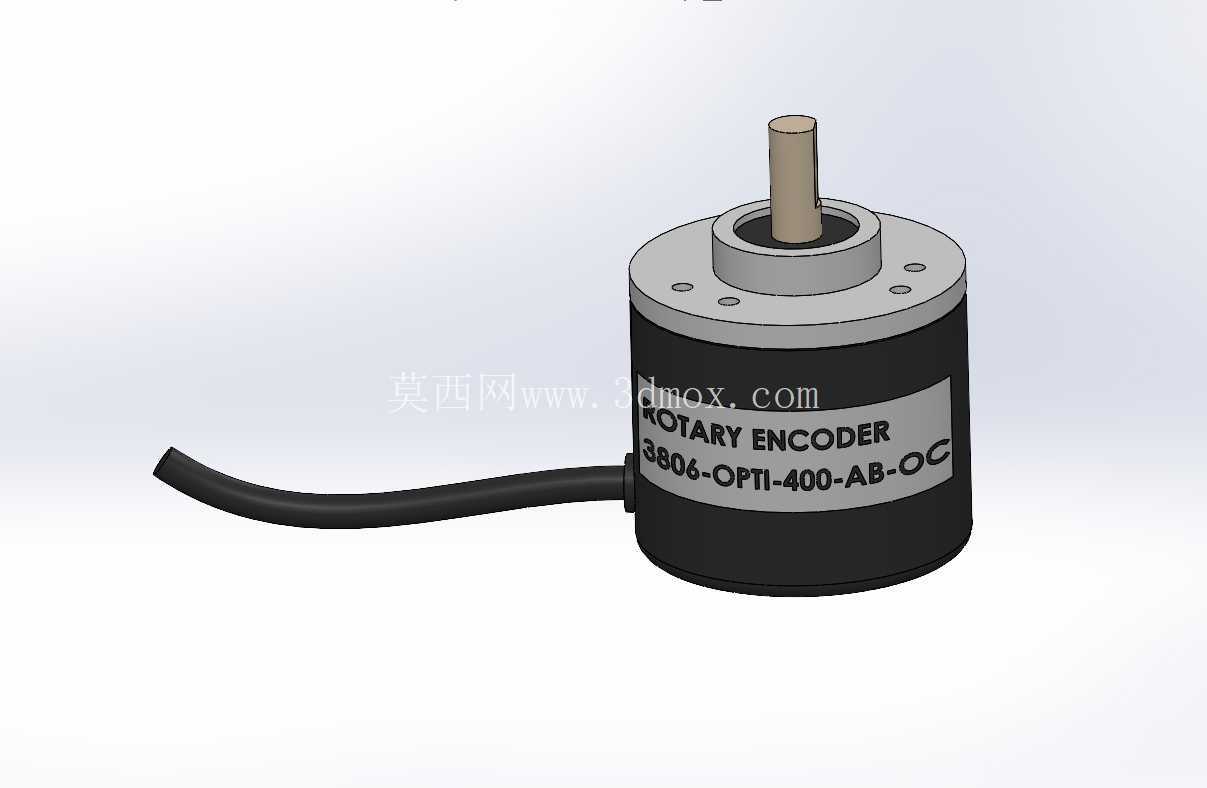

外壳表面的铭牌区域标注了旋转编码器及型号信息，虽然三维可视化模型不表现内部码盘、光电发射接收器件和信号处理电路，但外部接口、标签位置和轮廓比例对设备外观设计仍然重要。铭牌所在平面位于圆柱侧壁，安装后应尽量朝向便于观察和维护的一侧，方便调试人员确认型号、接线方向和更换备件。对于教学展示、虚拟样机或设备说明书渲染，外部标签能够增强识别度，使模型在装配体中不被误认为普通电机或圆柱形传感器。

在功能用途上，这类编码器通过轴转动输出脉冲信号，控制系统依据脉冲数量判断转角，依据脉冲频率计算转速。电机反馈场景中，它可与驱动器配合完成速度闭环；在机器人和自动化生产线中，可用于转轴位置检测、输送带行程测量和机构原点定位；在CNC或3D打印机中，则为运动轴提供位置参考。需要注意的是，增量式编码器本身不保存绝对位置，设备上电后通常需要回零或通过参考点建立坐标，因此机械设计中应同时考虑限位开关、原点挡片或其他基准装置的安装空间。

建模思路上，圆筒外壳采用回转体特征建立主体，再通过切除和凸台形成顶部法兰、轴座与侧面出线结构。安装孔按照圆周阵列布置，中心轴与主体保持同轴关系，电缆部分使用扫掠特征表现弯曲形态。铭牌以外观贴图或包覆文字体现，不参与内部结构表达。这样处理既能控制模型复杂度，又能在装配体中准确反映编码器的外接尺寸。对于结构工程师而言，该模型更适合用于空间校核、支架设计、联轴器选型和线缆路径规划，而不是用于拆解内部光学元件。

安装支架设计时，应让编码器法兰承受固定载荷，避免通过壳体夹持圆柱面来定位。圆柱外壳夹持虽然加工方便，但容易造成装配偏心，也可能压伤内部结构。较稳妥的方式是使用折弯支架或加工铝板贴合法兰端面，通过螺钉穿过法兰孔固定，再让支架与设备底板连接。支架材料可选用冷轧钢板喷塑或铝合金阳极氧化，关键是保证法兰面刚度，避免电机启停时支架产生明显晃动。若编码器与高速轴连接，还应核算联轴器重量和轴端悬臂长度，尽量缩短载荷作用点到轴承的距离。

在AGV轮式传感应用中，编码器可能安装在从动轮或减速轮轴上，车轮转动带动编码器输出里程信息。此时车体振动、地面冲击和线缆摆动都比固定设备更明显，安装板需要有足够厚度，连接螺钉应设置防松垫或螺纹胶。模型中的侧向电缆也提示设计者不要把出线方向朝向车轮运动路径，防止飞溅物、泥水或缠绕物接触线缆。若设备外壳需要防护，可在编码器外围增加护罩，但护罩不能压住电缆，也不能影响轴端联轴器转动。

整机三维布局阶段，编码器周围应留出扳手空间，尤其是法兰固定螺钉和联轴器紧定螺钉的位置。若模型只按外形包络摆放，后期可能出现工具无法伸入、维护时必须拆除相邻部件的问题。合理的做法是在编码器轴向保留拆装长度，在径向保留联轴器调节空间，在电缆出口处保留弯折和固定区域。通过这些边界条件，外观模型就能在设计早期暴露干涉问题，减少样机阶段返工。

总体来看，该编码器模型围绕外部机械接口展开，表达了圆柱形壳体、顶部安装法兰、伸出测量轴、侧向电缆和型号铭牌等关键要素。它适用于机器人技术、工业自动化、电机反馈、CNC设备、3D打印机轴传感以及AGV里程检测等场景的装配可视化。使用时应把它作为真实器件的空间等效件，重点校核安装面、同轴度、联轴器、线缆弯曲半径和维护空间，而内部光学与电子元件不在该外观结构模型的表达范围内。
