气动方向控制阀结构设计三维数模

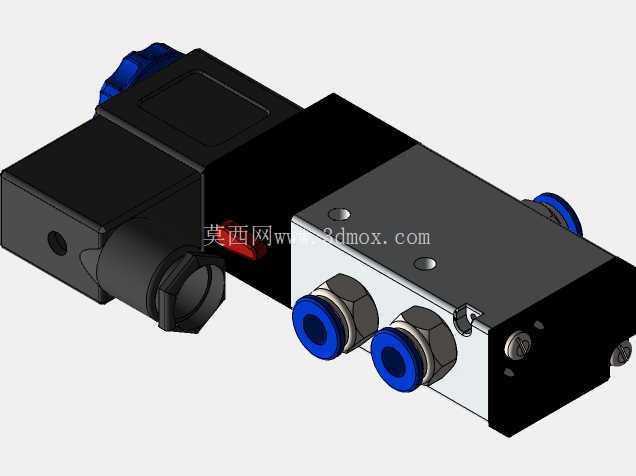

　　这款方向控制阀主要应用在工业气动控制系统的气路通断与换向场景，覆盖自动化生产线气动执行端控制、工装夹具气路切换、小型气动设备动力回路调控等常见工况，是气动系统里负责动力路径分配的核心执行类元件，日常工况下可完成双作用气缸的伸缩换向、气动马达的正反转切换、多组气路的逻辑选通等实际功能，适配常规0.4-0.8MPa的工厂压缩空气供气压力区间。从结构设计逻辑来看，这款阀采用模块化拼接思路，主体阀块部分集成了气路流道与阀芯安装腔，侧置的电磁驱动模块通过电磁力驱动内部阀芯滑移，实现不同气口之间的通断状态切换，两个带蓝色密封端的快插接口对应工作气路输出，侧方的大口径接口为压缩空气进气端，整体流道设计做了圆弧过渡处理，能有效降低压缩空气通过时的压力损失，减少气路能耗。

　　外形尺寸方面，这款阀的主体安装面做了平整化处理，预留的安装孔位符合常规气动阀的通用安装间距，可直接适配市面上多数标准阀组安装座，不需要额外做转接板加工；整体宽度控制在窄幅区间，多阀并排组装到阀岛时不会占用过多安装空间，侧置的电磁驱动模块突出主体的尺寸做了限位设计，不会和相邻阀件产生安装干涉，接线端的朝向也预留了常规线缆的弯折空间，避免安装后线缆过度弯折导致的破损问题。

　　设计过程中重点考虑了实际使用的维护便利性，阀体的密封件采用嵌入式安装结构，长期使用出现密封老化时，不需要完全拆解阀体即可快速更换对应密封件，降低设备停机维护的时间成本；阀芯部分采用耐磨材质搭配润滑涂层，在常规无杂质干燥压缩空气工况下，可承受百万次以上的换向动作而不出现内泄漏超标问题。在设备选型适配层面，这款阀的通径设计适配流量需求在每分钟数百升级别的气动回路，既可以直接驱动小缸径气缸完成短行程往复动作，也可以作为气控先导阀搭配大流量主阀使用，满足大负载气动执行元件的控制需求；阀体外部的棱角都做了小圆弧倒角处理，避免安装调试过程中尖锐棱角划伤操作人员，同时也能减少车间内粉尘、切削液等杂质在阀体表面积聚的问题，日常清洁维护更加方便。

　　从建模细节来看，数模完整还原了阀体的所有装配关系，包括阀芯与阀腔的配合间隙、密封件的安装槽尺寸、电磁模块与主阀块的连接定位结构、各接口的螺纹/快插结构尺寸，可直接用于气动系统的布局干涉检查、安装工位的模拟调试，也可作为阀组集成设计时的基础元件模型调用，不需要重新测绘建模就能直接完成整机的气路布局设计，大幅缩短气动类设备的设计周期。
