方形法兰安装低速直流减速电机结构

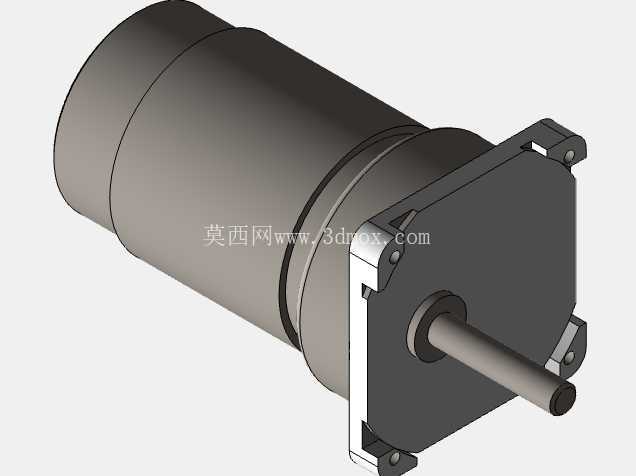

这款带方形安装法兰的减速电机，核心输出转速标定为194转/分，属于低转速大扭矩输出类动力部件，在小型自动化设备、民用电动装置、小型传动机构中应用十分广泛。从结构设计来看，电机主体采用圆柱形机壳，这类机壳加工难度低，同轴度容易保证，内部定子、转子的装配同轴度公差可以控制在较小范围内，能有效降低高速运转时的径向跳动，减少轴承的偏磨损耗，延长整机使用寿命。前端的方形安装法兰是整个部件的安装基准，法兰四个角预留了安装孔位，孔位的位置度公差经过严格校核，安装时可以直接通过螺栓将电机固定在设备的安装立板上，不需要额外设计转接支架，能大幅缩减设备的装配工序，降低整体结构的复杂度。输出轴从法兰中心伸出，轴径经过标准化设计，适配常规的联轴器、同步带轮、齿轮等传动连接件，不需要额外做轴径改造就能直接对接负载端，选型适配性较强。

从实际应用场景出发，这类194转/分的减速电机，刚好匹配很多需要低转速大扭矩的工况，比如小型电动窗帘的驱动机构、桌面型小型传送带的动力源、自动售货机的货道推送机构、小型智能设备的转动驱动单元，都能用到这类参数的电机。设计这类电机三维模型的时候，首先要确定的是安装法兰的边界尺寸，法兰的外形尺寸直接决定了设备安装位的开孔大小，四个安装孔的中心距需要和常用的安装标准匹配，避免用户选型后出现安装孔位不对位的问题。其次是输出轴的伸出长度，伸出长度过长会导致轴端受力时弯矩过大，容易出现轴变形甚至断裂的问题，伸出过短则无法安装传动连接件，需要在满足连接件安装空间的前提下，尽可能缩短轴的悬臂长度，提升轴的刚性。机壳部分的外径尺寸也需要做合理规划，既要给内部的转子、减速齿轮组留出足够的装配空间，也要避免外径过大导致设备整体结构臃肿，在很多小型设备里，安装空间十分紧凑，电机的径向尺寸直接决定了设备的整体宽度，所以在建模时需要反复核对内部零件的装配间隙，在保证结构强度的前提下尽可能压缩径向尺寸。

从功能特性来看，这类集成了减速箱的电机，不需要用户额外搭配减速机构，电机本身的输出轴已经经过齿轮组减速，输出扭矩相比同功率的高速电机有大幅提升，不需要额外做减速传动设计就能直接驱动中低负载的机构，能减少设计人员的传动链设计工作量。建模过程中，机壳和法兰的连接位置做了止口定位设计，止口的配合公差选用过渡配合，既能保证装配时的同轴度，也能让连接螺栓只承受轴向拉力，不承受径向剪切力，提升连接结构的可靠性。输出轴和前端盖之间预留了轴承安装位，轴承选用深沟球轴承，能同时承受径向力和少量轴向力，适配多数带径向负载的传动场景。电机尾部的结构做了圆弧过渡处理，没有尖锐的棱角，既避免装配时划伤操作人员，也能减少应力集中，提升机壳的结构强度。在安装边界的校核上，除了法兰的安装孔位，还要考虑电机整体的长度尺寸，从输出轴端面到电机尾部的总长度，决定了设备安装位的轴向预留空间，建模时需要把每个零件的轴向尺寸链计算清楚，避免出现总长度超差，导致装配时和设备内部其他零件发生干涉。另外输出轴上的键槽尺寸也做了标准化处理，和标准平键适配，传动时可以通过平键传递扭矩，避免轴和连接件之间出现打滑的问题，保证动力传输的稳定性。
