小型气动线性执行活塞缸结构设计

在轻工自动化装配线、小型检测工位的往复驱动场景里，这类小缸径线性执行活塞缸的应用占比不低，相比大推力液压执行元件，它的响应速度更快，介质清洁度要求低，配套气源处理单元就能直接接入车间常规压缩空气管网，不需要额外搭建复杂的动力回路。从结构设计逻辑来看，这款活塞缸采用了圆形缸筒的经典布局，缸体两端做了外螺纹结构，既可以通过配套螺母直接穿装在设备安装板上，也能配合支架实现侧装、铰接等多种固定方式，两端的快插气嘴接口采用侧置布局，避免了轴向接管占用安装空间，在紧凑工位里布置时不会和周边的传感器、走线架产生干涉。

实际使用过程中，这类活塞缸主要承担小行程的直线推压动作，比如电子元件装配时的引脚压合、小型料道的挡料止停、检测工位的工件顶升定位，输出推力刚好覆盖几公斤到十几公斤的负载区间，不会因为推力过大压损薄壁工件，也不会因为推力不足出现动作卡滞。缸体两端的缓冲结构做了集成化设计，不需要额外加装外置缓冲器，活塞运行到行程端点时不会产生刚性撞击，能有效降低设备运行的噪音，也能延长缸体内部密封件的使用寿命。

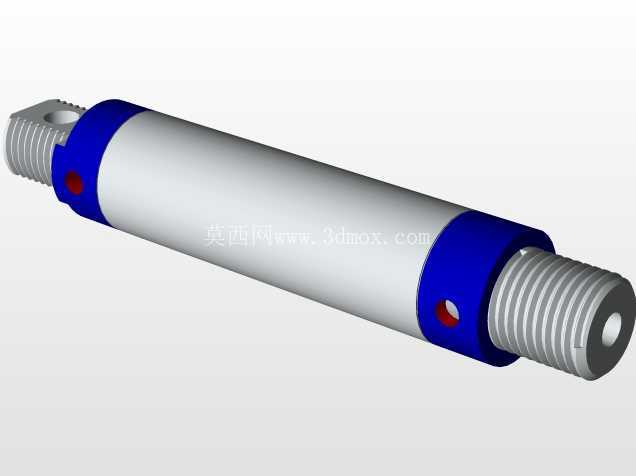

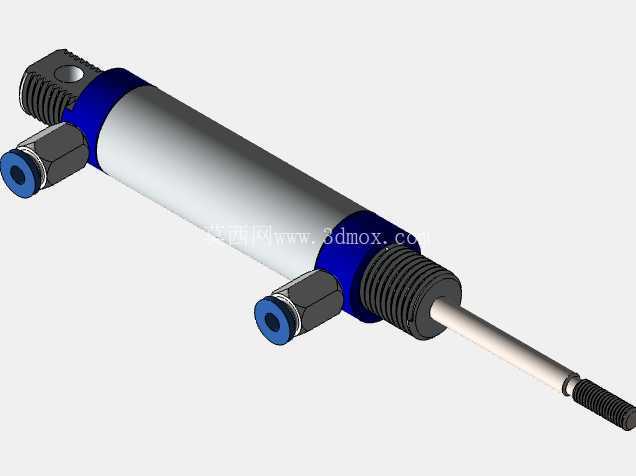

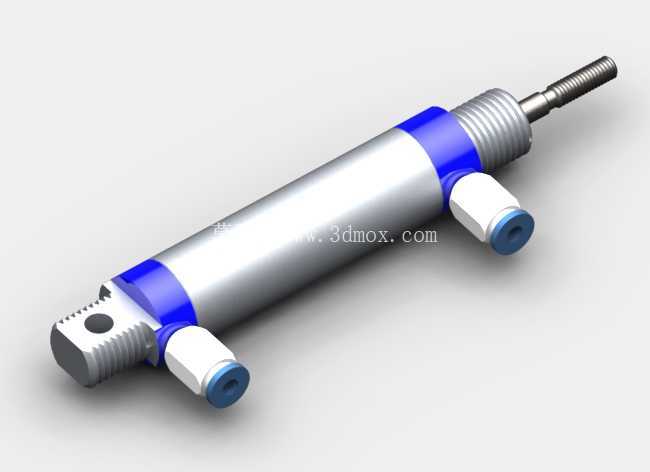

从建模细节来看，缸筒外壁做了光滑的圆柱面处理，没有多余的凸起结构，方便安装时调整轴向位置，活塞杆端部做了外螺纹加工，可以直接连接压头、连接叉等不同的执行端配件，适配不同的作业需求。两个气嘴采用了标准快插结构，和常规的气动软管直接插接就能完成气路连接，不需要额外做螺纹密封，现场装配效率很高。缸体上的蓝色密封端盖采用了卡装加密封胶圈的固定方式，既保证了缸筒内部的气密性，后期维护更换密封件时也不需要复杂的专用工具，拆开端盖就能直接更换内部的活塞密封圈、导向环等易损件。

安装边界方面，这款活塞缸的径向尺寸控制得比较紧凑，缸体外径适配小空间安装需求，轴向总长度随行程做等比例变化，两端的外螺纹安装段长度预留了足够的调节余量，即使安装板的厚度存在少量加工误差，也能通过两端的锁紧螺母调整固定位置，不需要二次加工安装孔。侧置的气嘴接口向外伸出的长度较短，布置气路时软管的弯曲半径不需要太大，不会因为软管弯折过度影响气路通畅。活塞杆的伸出端做了镀硬铬处理，表面粗糙度控制在合理区间，既能降低和导向套之间的摩擦阻力，也能避免长期使用出现锈蚀、刮花的问题，防止密封件被活塞杆表面的毛刺划伤导致漏气。

在结构设计的合理性上，这款活塞缸把导向结构集成在端盖内部，导向长度足够覆盖全行程的支撑需求，活塞杆伸出时不会出现偏摆，对于需要保证推压位置精度的工位来说，这种设计能有效降低动作的位置偏差，不需要额外加装导向轴就能满足使用要求。缸体内部的活塞采用了双向密封结构，两个腔室的气密性都能得到保证，压缩空气通入后不会出现内泄问题，动作响应的延迟控制在极小的范围内，适合高频次往复动作的工位使用。整体结构没有多余的复杂零件，加工工艺性好，缸筒可以采用标准铝合金管材加工，端盖、气嘴等零件都可以采用常规的机加工工艺成型，量产时的成本控制优势明显，也方便后期的备件替换。
