里奇18V4Ah电动工具锂电池三维结构

　　这款18V动力锂电池的三维结构，是面向电动工具供电场景做的快速近似建模，核心服务于配套电动工具、适配夹具、安装支架的结构匹配验证工作，不需要还原电池包内部每一层电芯的排布细节，重点把控外部安装接口、插拔配合尺寸、整体外形边界的准确性，满足改装、配套设计阶段的装配校验需求。从实际应用场景来看，这类18V4Ah容量的动力锂电池，主要给同电压平台的手持式电动工具供电，覆盖充电式电钻、冲击扳手、角磨机等常见工业级手持工具，也可经过适配改造后给小型移动机器人、便携检测设备做外置动力源，相比传统插电供电方式摆脱了线缆束缚，能在无外接电源的施工现场、户外作业场景下提供稳定直流输出。

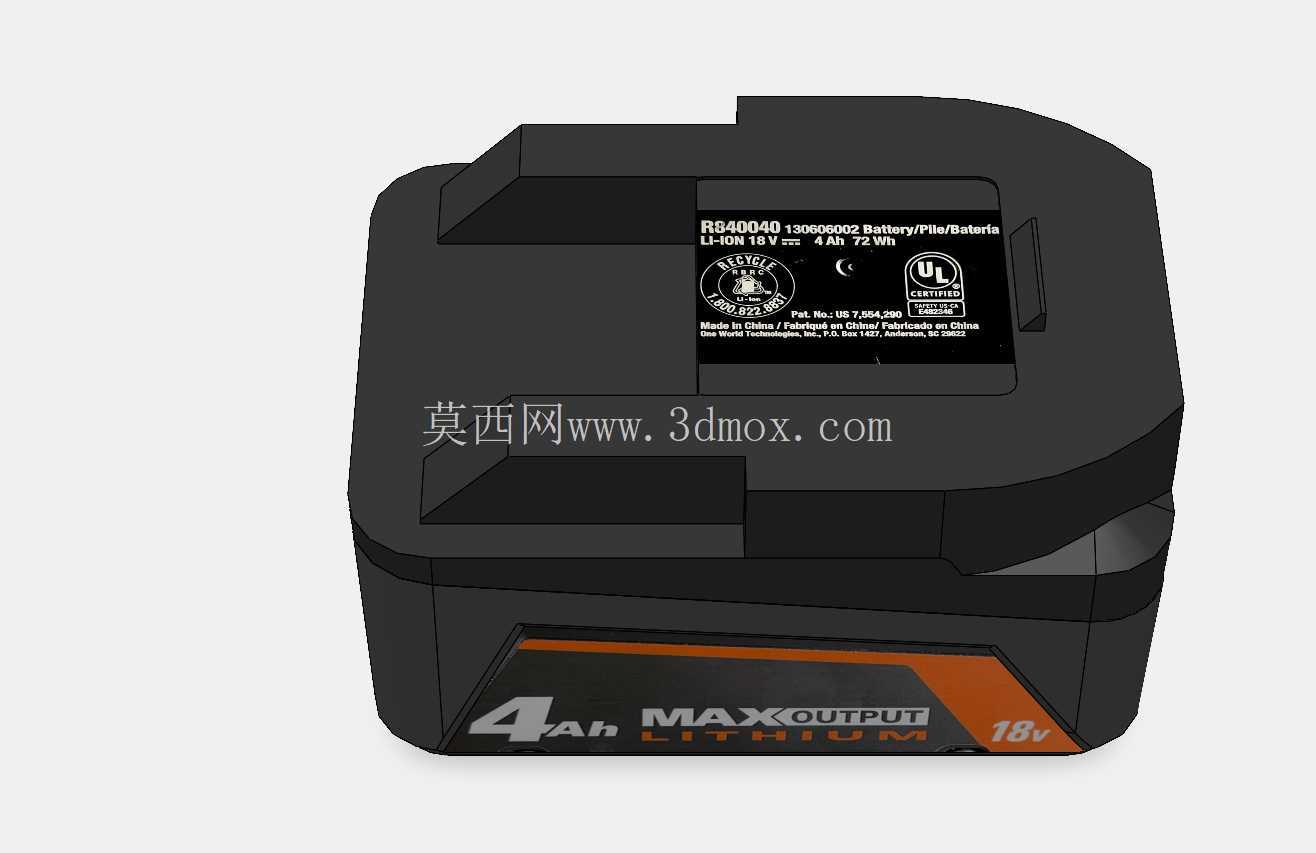

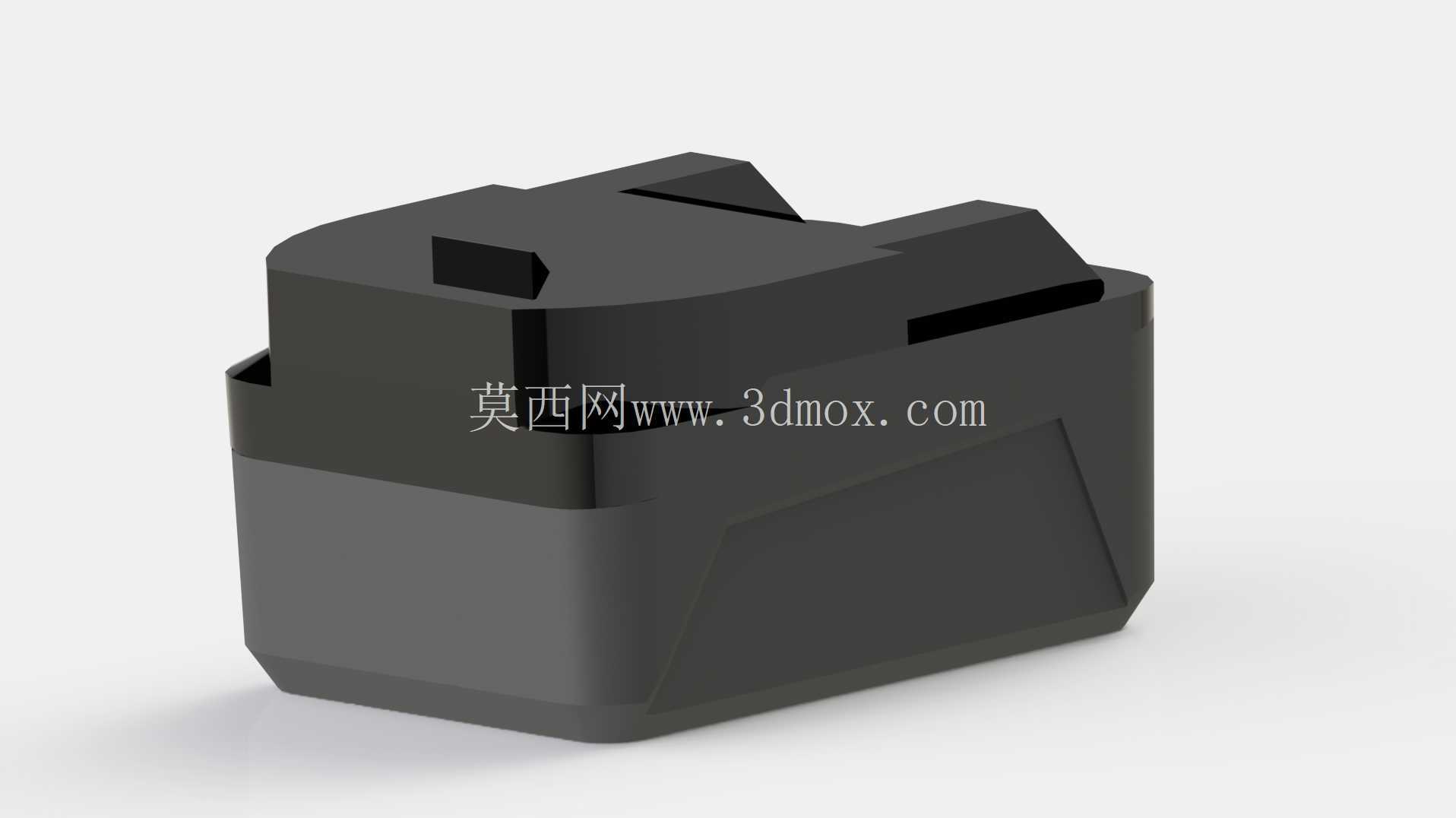

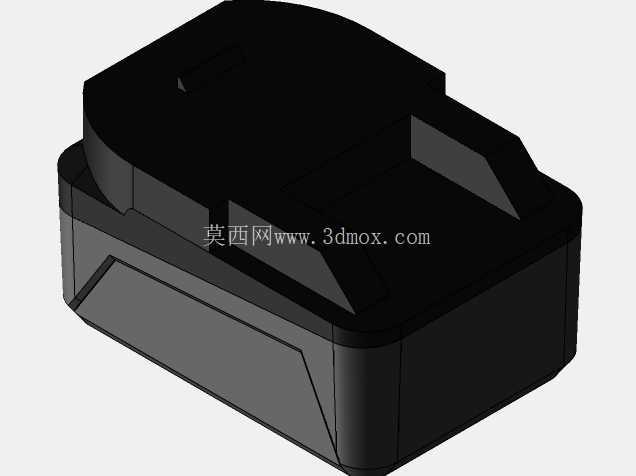

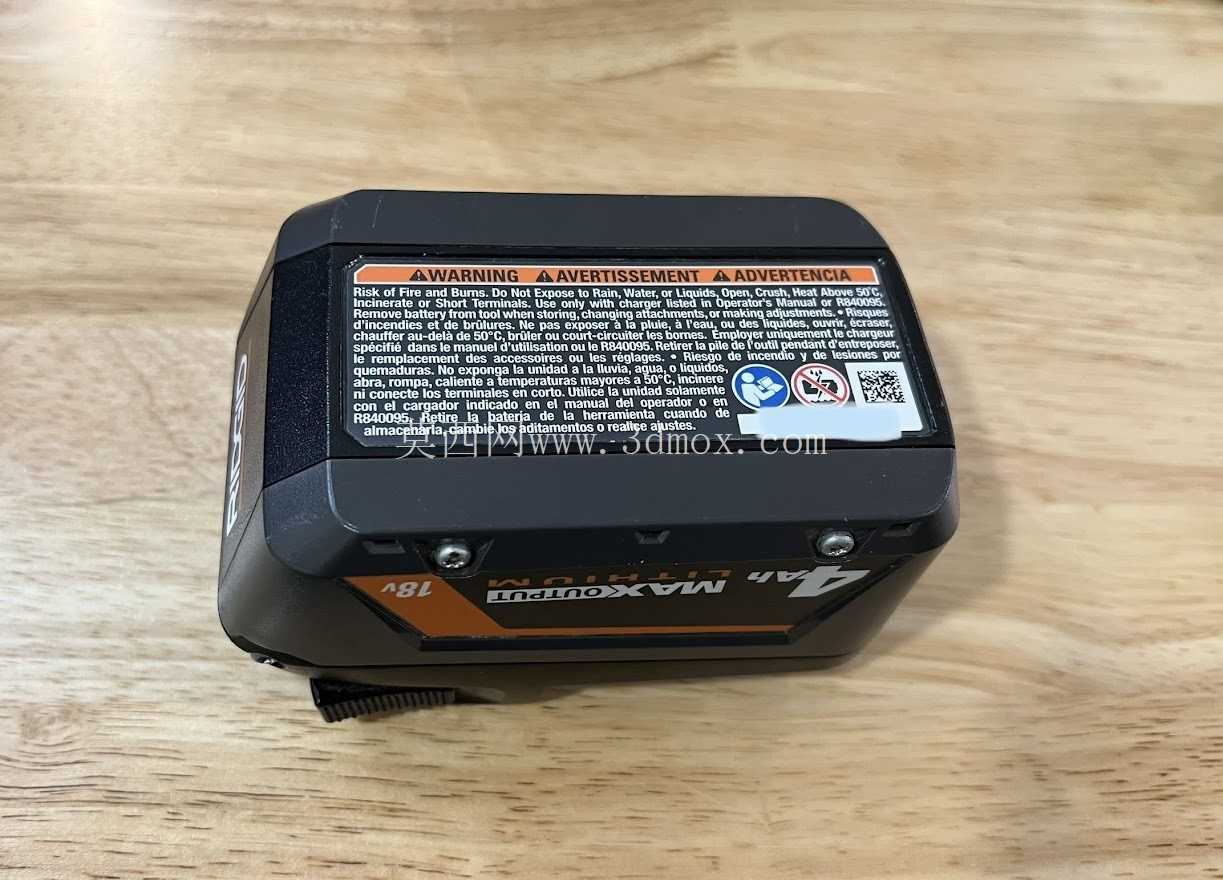

　　建模过程中优先锁定了电池与工具连接端的插拔接口尺寸，这部分是保证电池能顺利装入对应工具电池仓的核心，接口处的卡扣定位槽、电极触点的相对位置都做了等比例还原，避免后续做配套夹具设计时出现装不上、卡扣干涉的问题。电池本体的外形做了贴合实际产品的弧面过渡处理，握持侧的曲面弧度匹配人手抓握电池插拔时的触感，外壳上的标识区域做了凹陷处理，对应实际产品的标签粘贴位，底部的支撑脚位置做了加厚结构，模拟实际电池包外壳的加强筋设计，保证电池直立放置时的稳定性。考虑到实际使用中电池会频繁插拔、偶尔出现磕碰掉落的情况，外壳的边角位置都做了圆角过渡，没有尖锐直角，既降低了磕碰时外壳开裂的风险，也避免插拔时刮伤操作人员手部。

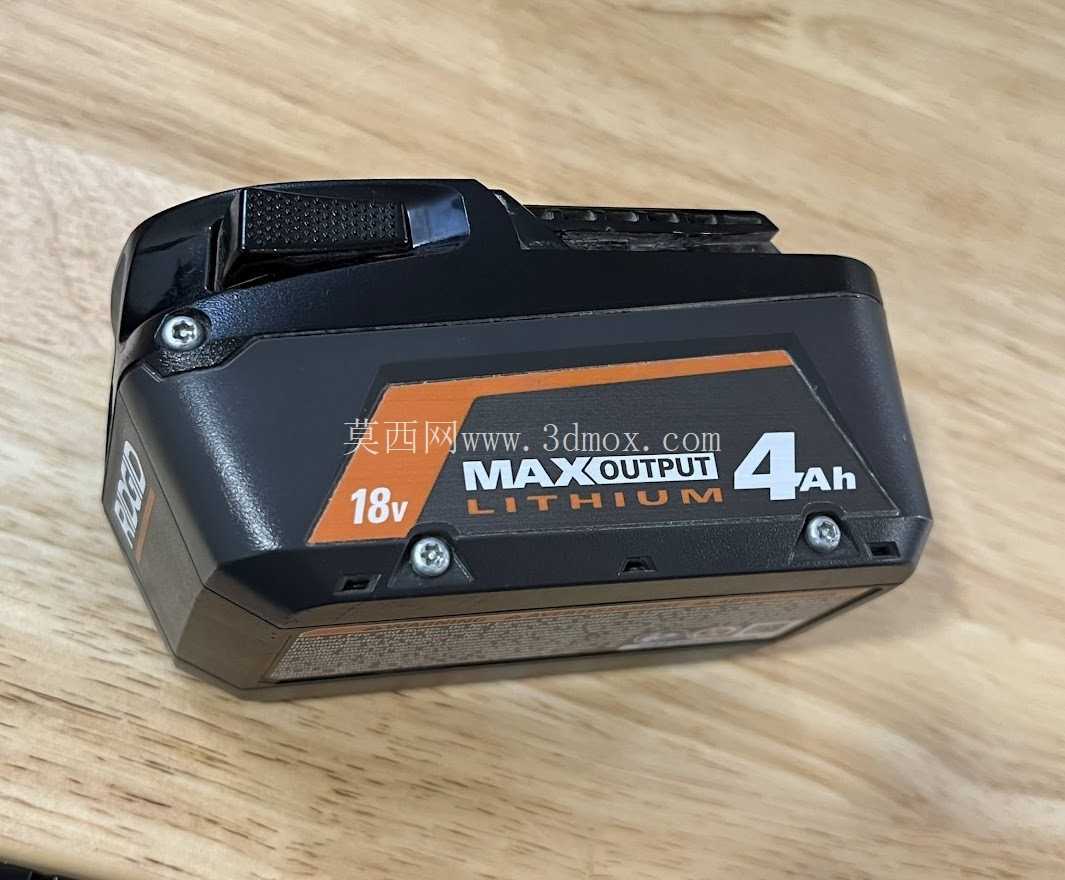

　　电池侧面的容量标识区域做了分色结构示意，对应实际产品的橙色装饰条位置，建模时保留了这部分的台阶差，方便后续做渲染时区分不同材质区域。从安装边界来看，这款电池的整体外轮廓尺寸控制在对应电动工具电池仓的兼容范围内，顶部的插接端突出高度与工具仓的深度匹配，安装后电池与工具本体的贴合面没有明显缝隙，不会出现晃动松脱的情况。建模时特意简化了电池内部复杂的拔模斜度细节，只保留了外壳外侧的关键拔模角度，保证模型在不同三维软件中打开时不会出现破面、特征丢失的问题，同时大幅降低了模型的面数，方便在做整机装配时不会因为单个零件模型过大导致软件运行卡顿。针对移动机器人改装的使用场景，模型预留了底部安装支架的连接孔位示意，使用者可以根据这个孔位位置设计对应的固定夹板，把电池牢靠固定在机器人底盘上，不需要额外测量电池底部的安装空间。电极部分的结构做了简化处理，只保留了正负极触点的位置和凸起高度，不需要还原触点内部的弹簧结构，对于做装配干涉检查来说，只要明确触点的位置和外轮廓就足够判断安装时是否会出现电极错位、接触不良的问题。电池外壳的分型线位置做了清晰的结构示意，对应实际产品上下壳的拼接缝位置，方便后续如果要做外壳开模验证时，可以快速提取分型面的参考线。

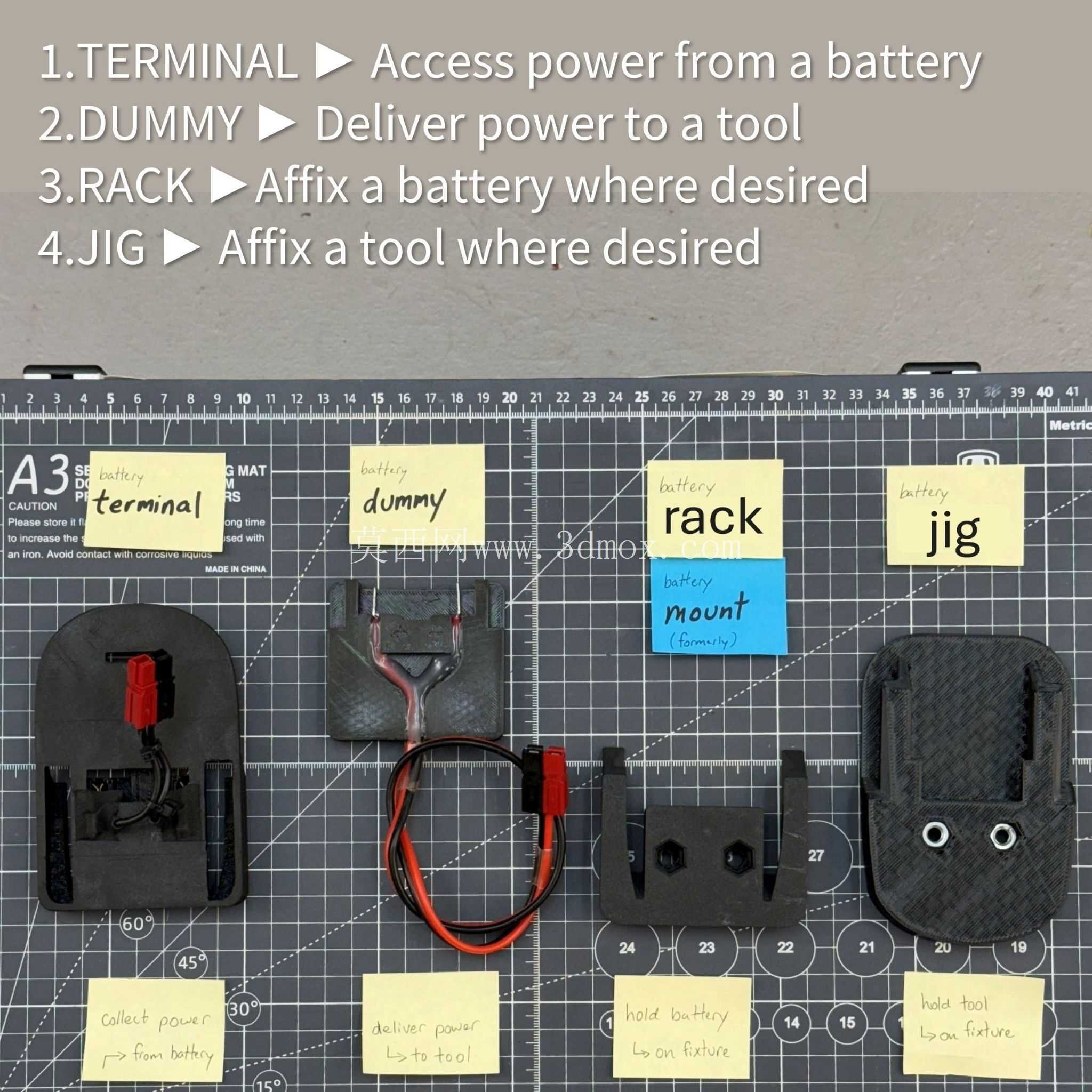

　　从供电性能对应的结构设计来看，4Ah容量的电池包内部电芯排布决定了外壳的整体厚度，建模时按照实际电芯堆叠的厚度确定了电池本体的宽度尺寸，保证外壳内部有足够的空间容纳电芯组与保护电路板，不会出现建模尺寸偏小导致实际装配时内部元件放不下的问题。电池顶部的提手结构做了符合人机工程的弧度设计，方便使用者插拔电池时手指施力，提手与电池本体的连接位置做了加厚处理，模拟实际产品的加强筋结构，避免频繁提拉导致提手断裂。在做配套适配器设计时，可以直接调用这个电池模型做配合验证，检查适配器的卡扣是否能卡住电池上的对应卡槽，电极对接位置是否对齐，不需要反复测量实物尺寸，大幅缩短配套配件的开发周期。对于需要做电池包改装的使用者来说，这个模型可以直接用来设计定制化的外壳扩展件，比如加装电量显示模块的外置安装位、固定绑带的挂耳结构，都可以在现有模型的基础上直接做特征添加，不用从零开始绘制电池的基础外形。
