小型便携3.7V800mAh聚合物锂电池结构

在消费电子、小型智能硬件的结构开发流程中，供电单元的选型与结构匹配往往是决定整机装配容错率、后期使用可靠性的核心环节，这类容量800mAh、额定电压3.7V的软包锂电池，是当前小型便携设备里应用覆盖度极高的储能部件。从实际落地场景来看，它常被用于蓝牙音频设备、小型穿戴外设、手持检测终端、低功耗物联网传感节点这类对安装空间有严格限制、持续功耗处于中低区间的产品中，相比同容量的圆柱钢壳电芯，软包封装的形态能更好适配异形内部腔体，减少无效空间的浪费。

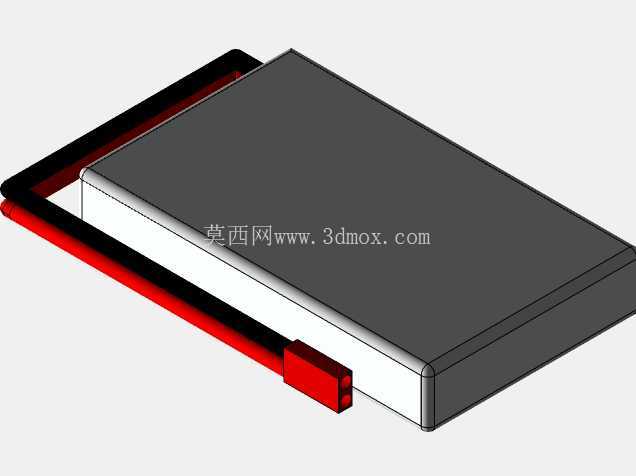

做这类电芯的三维结构建模时，首先要明确的是安装边界的约束逻辑：电芯主体的外层包覆是铝塑膜材质，本身不具备高强度抗挤压能力，所以建模阶段就要预留出周边0.3-0.5mm的缓冲间隙，不能直接和壳体的硬胶筋位过盈贴合，避免后期装配或者跌落冲击时刺破铝塑膜引发漏液、鼓包问题。从外形结构来看，这款电芯采用常规的长方体软包构型，主体厚度控制在适配小型设备腔体的常规区间，侧边引出的红黑两根镀镍输出极耳，是建模时需要重点标注安装公差的部位——极耳的伸出长度、弯折半径都要和主板上的焊盘位置精准匹配，极耳根部和电芯主体衔接的位置要做应力释放的结构避让，不能在装配时让极耳反复弯折出现铜箔断裂的情况。

从功能特性层面来说，3.7V的额定电压刚好匹配绝大多数低功耗数码硬件的供电输入阈值，800mAh的容量可以支撑多数小功耗设备连续工作数小时到十余小时不等，足够覆盖日常便携使用的续航需求。设计这类电芯的配套固定结构时，通常会在电芯背面预留双面胶粘贴位，周边设置1mm左右高度的限位筋，既可以限制电芯在腔体内的窜动，又不会给铝塑膜外壳施加过大的局部压力；极耳和主板连接的位置，要避开主板上的发热元件，比如功率MOS、充电管理芯片这类工作时会升温的器件，防止长期高温环境加速电芯老化，缩短循环使用寿命。

很多初级结构工程师在做这类电芯的建模时，容易忽略极耳的绝缘处理结构，实际上极耳外露的金属部分在装配后必须和周边的金属构件、裸露焊盘保持至少1mm的电气间隙，必要时要在模型里预留出贴聚酰亚胺绝缘胶带的位置，避免出现短路风险。另外，电芯的边角位置在建模时要做微小的圆角处理，和实际生产中的铝塑膜封边弧度保持一致，不要做成尖锐直角，否则在和壳体装配时容易刮蹭壳体内壁，长期震动摩擦可能损坏外层封装。

从实际选型适配的角度来说，这类小容量软包电芯的重量通常只有十几克，不会给便携设备增加过多的负重负担，输出能力也能满足小功率器件的峰值电流需求，在做结构堆叠时，可以把它放置在远离天线模块的位置，避免金属封装层对射频信号造成屏蔽干扰。建模过程中还要注意标注电芯的膨胀余量，因为锂电池在充放电循环过程中会出现轻微的体积膨胀，所以腔体设计时不能把电芯的安装空间卡得过于紧凑，要预留出大概5%左右的膨胀空间，防止循环后期电芯鼓胀顶起外壳或者挤压内部主板元器件。

在通讯类小型外设、便携数码产品的开发中，这类电芯的结构通用性很强，只要调整极耳的引出方向和长度，就能适配不同的主板布局，不需要重新开模定制电芯规格，能有效缩短产品的开发周期，降低供应链的采购成本。做三维结构绘制时，要把电芯的封边宽度、极耳的中心距、主体的长宽厚公差都按照行业通用的精度标准标注清楚，方便后续结构件开模和供应链物料匹配，避免出现装配时电芯放不进腔体、极耳对位不准焊不上的问题。
