CR2032纽扣式3V锂锰电池三维结构

日常做消费类电子结构设计时，CR2032这类纽扣电池是绕不开的小型供电元件，很多低功耗便携设备的供电方案都会优先考虑它。从实际应用场景来看，电脑主板的CMOS实时时钟供电、汽车遥控钥匙的电源、小型蓝牙温湿度计、电子体温计、智能手环的备用电源、门禁卡读卡器、无线开关这类对供电体积要求严苛、功耗偏低的设备，基本都能见到它的身影，它不需要复杂的供电线路布局，仅通过正负极弹片接触就能完成供电回路搭建，在结构紧凑的小型设备里能极大节省内部安装空间。

从产品功能特性来说，这款标称3V的锂锰纽扣电池，放电平台平稳，常温下自放电率极低，长期存放后仍能保留大部分容量，适合作为长周期低功耗设备的主电源或者备用电源，不需要频繁更换，能降低设备后期维护成本。它的正极采用不锈钢外壳冲压成型，负极是密封底盖，中间通过绝缘密封圈实现正负极隔离与内部电解液密封，避免电解液渗漏腐蚀设备内部的PCB与电子元件，外壳的金属材质具备足够的结构强度，日常装配、设备携带过程中受到轻微挤压也不会发生变形漏液。

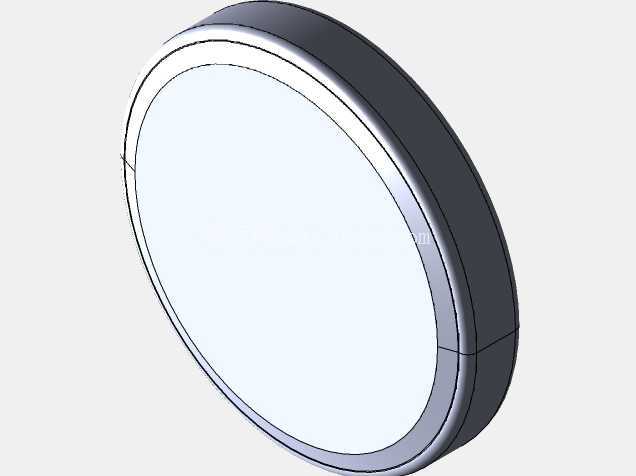

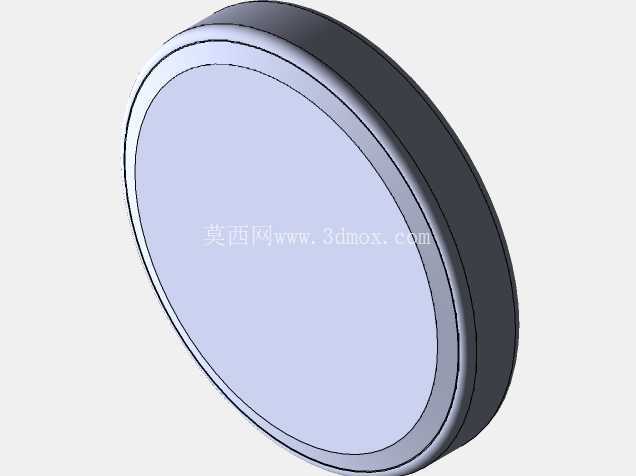

做这个三维模型的时候，首先要还原的是它的标准外形尺寸，CR2032的命名本身就对应了尺寸参数，直径20mm，整体厚度3.2mm，建模时严格按照这个尺寸边界来做，外壳的边缘做了微小的圆角过渡，和实际量产产品的冲压工艺特征匹配，不会出现尖锐的直角边，避免在装配时刮伤电池弹片的镀层。模型还原了正极面的凸起标识区域、负极面的平整接触面，还有正负极外壳之间的绝缘密封胶圈的结构层次，做设备结构干涉检查的时候，可以直接导入这个模型到装配体里，验证电池仓的尺寸是否匹配，弹片的接触位置是否合理，会不会出现电池装不进去、或者接触不良的问题。

很多新手工程师做电池仓设计的时候，容易忽略电池的安装公差，实际量产的CR2032直径会有±0.1mm的公差，厚度也有±0.05mm的浮动，建模时把这些公差对应的边界预留出来，才能保证后续开模生产的时候，电池仓既能顺利装入电池，又不会因为间隙过大导致电池晃动、接触断电。另外模型也还原了电池外壳的表面质感，正极外壳的亮面金属质感、负极的哑光金属面、密封圈的黑色哑光质感都做了区分，做产品渲染展示内部结构的时候，能更直观地呈现电池在设备内部的装配状态，不需要额外调整材质参数就能直接用于方案汇报。

从安装边界来看，这类纽扣电池的安装方式主要有两种，一种是插件式电池座，通过焊在PCB上的塑料底座加金属弹片固定电池，另一种是直接在设备外壳上做卡扣式电池仓，通过外壳的卡扣压住电池边缘，配合PCB上的接触弹片实现导通。不管是哪种安装方式，都需要保证电池的正极面和对应的弹片可靠接触，负极面和另一组弹片贴合，同时要预留出电池更换的操作空间，不能被周边的结构件挡住。这个三维模型的外形完全贴合实际量产产品的轮廓，导入装配后可以直接做间隙检查，确认电池和周边的PCB元件、外壳筋位之间的安全距离，避免出现装配干涉，也能验证电池更换时的操作路径是否顺畅，不会出现取电池时被周边结构卡住的问题。

在做低功耗设备的结构设计时，电池的位置布局也很关键，要尽量远离发热量大的元件，比如功率电阻、稳压芯片这些工作时会升温的部件，高温会加速电池内部电解液的挥发，缩短电池使用寿命，甚至引发漏液风险。用这个三维模型做布局的时候，可以直观地调整电池的摆放位置，和发热元件预留足够的隔热距离，同时平衡设备整体的重量分布，避免因为电池位置偏移导致设备重心不稳。另外模型的重量参数也和实际产品一致，单颗CR2032重量大概在3g左右，做整机重量核算的时候可以直接调用参数，不需要额外估算，提升整体方案的设计精度。
