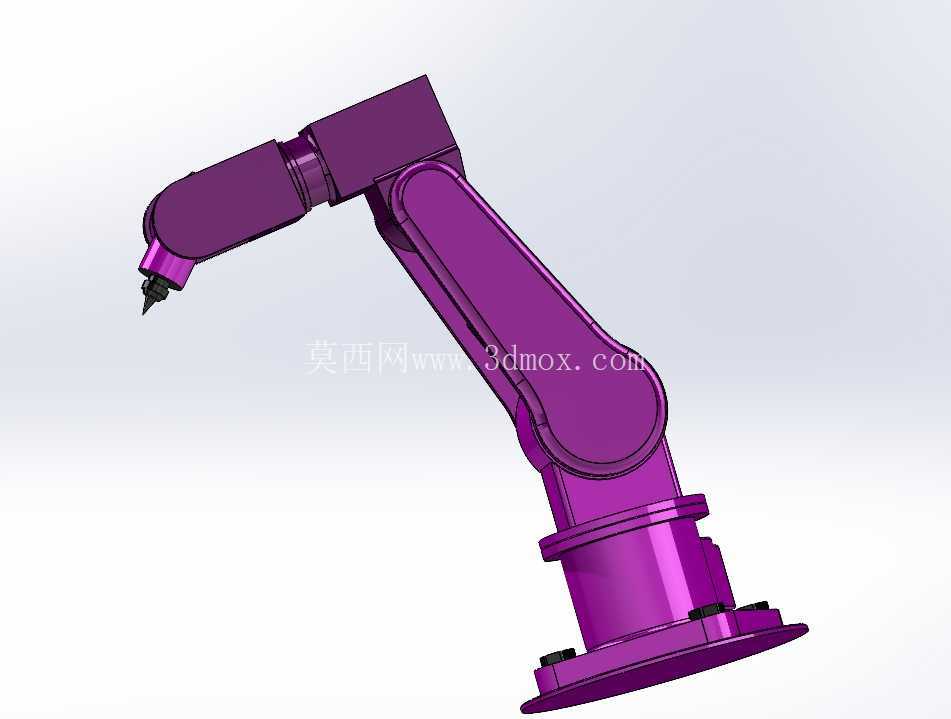

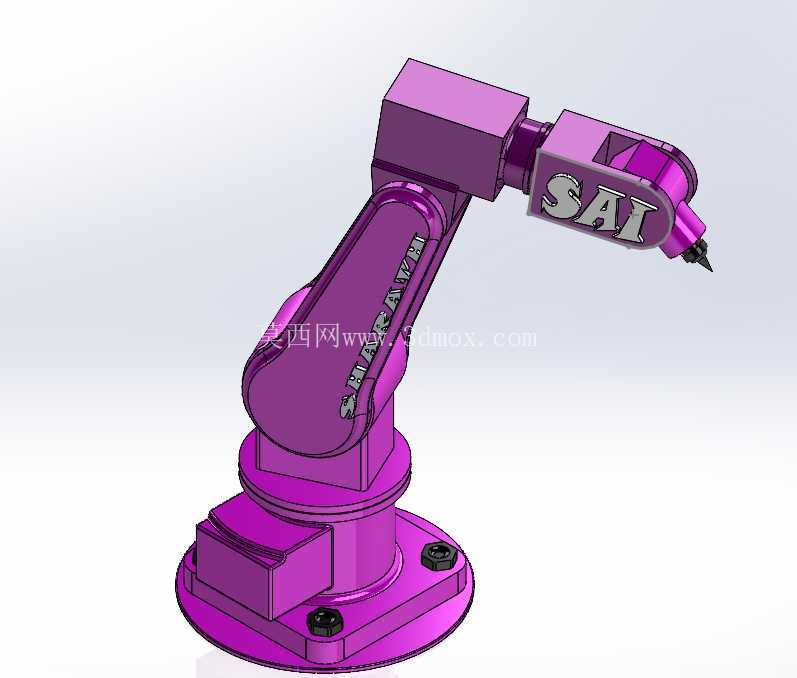

六轴多关节工业机械臂结构设计方案

在汽车零部件焊装工位的布局规划中，这类多关节机械臂的底座安装孔位需要匹配车间现有工装台的T型槽间距，底座法兰采用圆形布局，四个沉头安装孔均匀分布在直径220mm的分度圆上，安装时需要保证底座平面与工装台平面的平行度误差不超过0.05mm，避免后续关节运转时出现偏载磨损。从实际应用场景来看，这类机械臂可以覆盖半径600mm内的作业范围，能够完成小型零件的上下料、焊点搬运、涂胶轨迹走行等常规工位任务，在3C电子组装线、小型五金件加工单元里，也可以适配夹爪、吸盘、焊枪等不同末端执行器，替换人工完成重复性高、定位精度要求严的工序动作。

设计过程中优先考虑了关节的传动布局，大臂与底座连接的回转关节采用交叉滚子轴承作为支撑，能够同时承受径向、轴向载荷与倾覆力矩，避免悬臂状态下大臂出现下沉变形；小臂与大臂连接的俯仰关节预留了走线槽空间，伺服电机的动力线、编码器线可以从关节内部的空腔穿过，避免外部走线在机械臂运转时出现剐蹭、缠绕的问题。末端法兰的接口采用标准ISO 9409-1-40-4-M6规格，能够直接适配市面上多数通用末端执行器，不需要额外做转接法兰设计，减少现场改造的工作量。

从结构细节来看，大臂的壳体采用等强度变截面设计，靠近关节连接的位置壁厚加厚到8mm，中段位置壁厚控制在4mm，在保证整体结构刚性的前提下尽可能降低运动部件的重量，减少关节电机的负载惯量，提升运动响应速度。腕部的三个关节采用紧凑的同轴布局，末端的回转关节可以实现360度连续旋转，俯仰关节的活动范围覆盖正负120度，偏摆关节的活动范围覆盖正负90度，能够在狭窄的作业空间内调整末端姿态，完成复杂曲面的轨迹跟踪作业。

安装边界方面，机械臂完全展开时的最大高度为720mm，底座回转时的最大外伸半径为580mm，在做产线布局时，需要在机械臂运动范围外预留100mm的安全间隙，避免运转过程中与周边的料架、输送带、防护栏发生碰撞。关节处的密封结构采用双唇形密封圈，能够阻挡车间内的焊接烟尘、切削液雾气进入关节内部，保护轴承与传动齿轮的啮合面，延长日常维护的周期。设计时也考虑了日常维护的便利性，每个关节的侧盖都采用快拆螺丝固定，不需要拆解整个臂体就可以完成润滑脂加注、编码器零点校准等常规维护操作。

在传动间隙的控制上，每个关节的减速器输出端都设计了预紧调整结构，装配时可以通过调整端盖的压紧量来消除齿轮啮合的侧隙，将重复定位精度控制在正负0.08mm以内，满足多数精密组装、涂胶、焊接工序的精度要求。臂体的外轮廓做了圆角过渡处理，没有突出的尖锐棱角，避免运转过程中刮碰周边的操作人员或者物料，符合工业装备的安全设计规范。底座内部预留了驱动器安装空间，可以将关节伺服的驱动模块集成在底座内部，减少外部电控柜的占用空间，也缩短了电机与驱动器之间的线缆长度，降低信号干扰的概率。
