35mm节距圆柱螺旋压缩弹簧结构设计

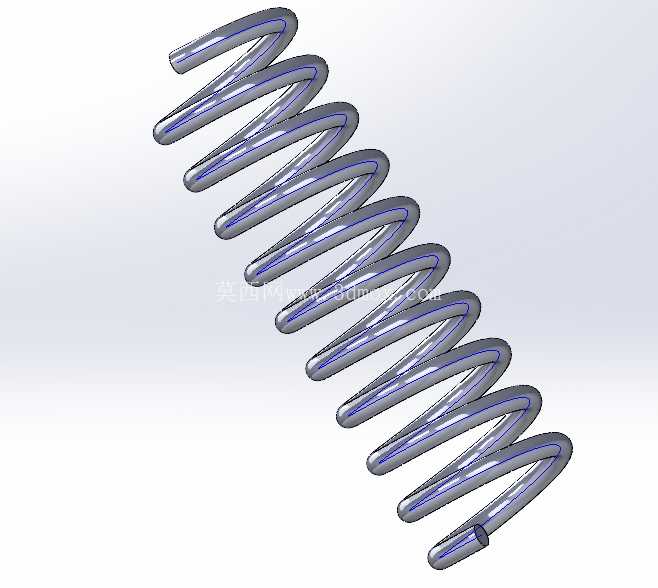

在冲压生产线的模具卸料结构、自动化设备的缓冲复位机构、振动筛分设备的支撑隔振单元中，圆柱螺旋压缩弹簧都是出镜率极高的弹性储能零件，这类零件看似结构简单，实则参数匹配直接决定整套机构的运行稳定性与使用寿命。本次设计的这款弹簧，节距设定为35mm，有效圈数为10圈，弹簧中径15mm，是针对中等载荷、中等行程的往复运动场景开发的结构方案。

从实际工况适配角度来说，这款弹簧的参数选型首先考虑了模具卸料板的复位需求：在连续冲压作业中，卸料板需要在每次冲裁完成后快速回到初始位置，同时要对冲头的下行过程提供稳定的预紧力，避免板料在冲裁前发生窜动。35mm的节距设计，在10圈有效圈数的前提下，能够提供足够的压缩行程，同时不会因为节距过大导致弹簧在压缩过程中出现失稳侧弯的问题——很多新手工程师在选型弹簧时只关注刚度和载荷，忽略长径比与节距的匹配，往往会出现弹簧压缩到中段时发生弯折，提前出现疲劳断裂的问题。这款弹簧的长径比控制在合理区间内，配合两端的并紧磨平端部结构，安装后能够保证端面与安装座完全贴合，不会出现偏载受力的情况。

在结构设计的细节处理上，这款弹簧的螺旋升角经过反复校核，匹配常规冷卷弹簧的加工工艺范围，不需要特殊定制工装就能在普通数控卷簧机上完成生产，有效降低加工成本。弹簧的两端各设置有支撑圈，支撑圈部分与有效圈部分并紧，端部经过磨削处理，磨削面的粗糙度与平面度满足通用安装要求，不需要额外加装垫片就能保证受力均匀。从安装边界来看，这款弹簧的外径尺寸控制在合理范围，安装时预留10%左右的径向间隙即可，不会因为弹簧压缩时的径向膨胀出现与安装孔壁摩擦的问题；内径尺寸适配常规的导柱安装结构，既可以套装在导柱上使用，也可以直接放置在弹簧座孔中使用，适配多种安装场景。

从功能特性层面来说，这款弹簧的刚度曲线线性度较好，在有效压缩行程范围内，载荷与压缩量的比值波动控制在工程允许范围内，不会出现刚度突变的情况，能够为机构提供稳定的弹性力。在振动设备的隔振场景中，这款弹簧的固有频率经过匹配，能够有效隔离中高频振动传递，避免设备运行时的振动传导到机架上影响其他精密部件的运行精度。在自动化装配线的阻挡缓冲机构中，这款弹簧能够吸收运动部件的末端冲击动能，避免硬碰撞导致的零件磕碰损伤，同时能够在阻挡撤销后快速推动阻挡块复位，满足连续节拍生产的需求。

设计过程中还充分考虑了弹簧的疲劳寿命要求，有效圈与支撑圈的过渡部分做了圆滑处理，避免应力集中；螺旋线的曲率变化均匀，没有突变的拐点，从结构根源上降低了疲劳裂纹萌生的概率。对于需要长时间往复压缩的工况，这款弹簧的参数匹配能够保证在额定载荷下的循环使用寿命达到常规工业应用的要求，不需要频繁更换维护。另外，这款弹簧的尺寸参数属于通用规格范畴，在设备维护时可以快速找到替换件，不会因为非标定制导致停机等待时间过长，非常适合通用工业设备的配套使用。

在实际选型匹配时，工程师可以根据具体的载荷需求调整弹簧的线径参数，本次设计的基础结构框架不需要做大幅改动，只需要调整卷簧时的送料参数就能衍生出不同刚度的同系列弹簧，能够覆盖一定范围内的载荷需求，减少重复设计的工作量。不管是用于模具的弹性卸料、设备的缓冲复位，还是振动机构的隔振支撑，这款弹簧的结构尺寸都能很好地适配，是通用性较强的弹性元件结构方案。
