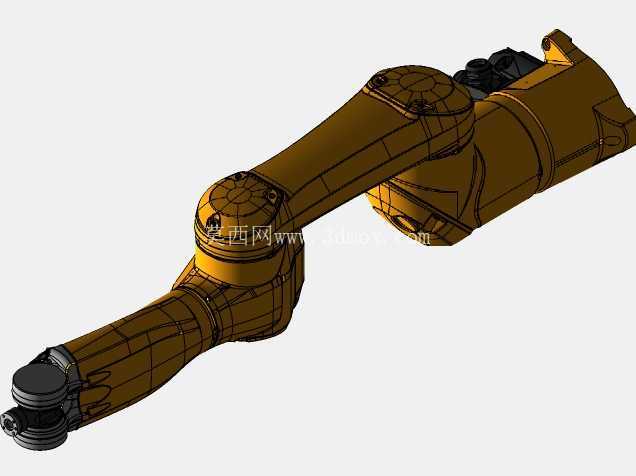

RX160六轴工业机械臂结构设计

在汽车整车焊装线、重型零部件上下料工位、大型铸件打磨去毛刺单元中，大负载六轴机械臂的选型一直是产线布局的核心环节，RX160这类六轴工业机器人的三维结构还原，能为产线前期的干涉校验、工装适配提供精准的数模支撑。从结构设计逻辑来看，这款机械臂采用经典的六轴串联关节布局，从基座到末端法兰依次布置腰转关节、肩摆关节、肘摆关节、腕转关节、腕摆关节、腕转关节，每个关节的传动链都做了密封式结构设计，外壳采用一体化铸造成型的流线型轮廓，既可以减少车间焊渣、切削液、粉尘的附着堆积，也能避免运行过程中与周边工装、护栏产生剐蹭。

从安装边界来看，这款机械臂的基座采用方形法兰安装面，预留了均匀分布的螺栓沉孔，安装时需要匹配对应厚度的安装底座，保证基座平面度误差控制在合理范围内，避免长期运行产生的交变应力导致底座变形。臂展覆盖范围适配中大型工位的作业半径需求，末端法兰采用标准的接口尺寸，可快速适配焊枪、打磨头、夹爪、真空吸盘等不同类型的末端执行器，不需要额外做复杂的转接板设计，能大幅缩短产线换型的调试周期。

在功能特性上，各关节的驱动单元都集成在臂体内部，走线采用内部中空走线的设计方式，避免外部线缆在机械臂高速运行时产生拖拽、磨损问题，同时也能减少线缆对作业空间的占用，降低周边设备剐蹭线缆的风险。关节处的密封结构采用多重密封圈设计，可适配车间内多粉尘、少量切削液飞溅的作业环境，日常维护时只需要按照周期检查密封件磨损情况、补充润滑脂即可，不需要拆解整个臂体结构，维护难度较低。

从实际应用场景出发，这款机械臂的负载能力适配160公斤级的作业需求，可满足重型汽车零部件的搬运、点焊作业，也可搭载大功率打磨主轴完成铸件的飞边打磨工作，在机床上下料场景中，可覆盖多台加工中心的上下料工位，配合行走轴可进一步扩大作业覆盖范围。建模过程中严格还原了各关节的运动限位结构，每个关节的正负极限角度都与实际设备参数保持一致，在做产线仿真时，可以直接导入数模进行轨迹编程验证，提前排查运行过程中可能出现的臂体与工装、工件的干涉问题，减少现场调试的时间成本。

在结构细节处理上，臂体的加强筋布局都做了等比例还原，肩肘两个大负载关节的壳体厚度做了针对性加强，可承受大负载作业时的交变弯矩，避免长期运行产生结构变形。末端腕部采用紧凑化设计，在狭窄的作业空间内也能完成复杂姿态的调整，适配工件内侧焊缝焊接、复杂曲面打磨等对姿态要求较高的作业工序。基座部分预留了电气接口的安装位置，现场布线时可直接从基座底部引入动力线与编码器线缆，走线规整，也能避免线缆外露带来的安全隐患。
