NEMA17步进电机L型直角安装固定支架

这款L型直角安装支架是专为NEMA17规格步进电机配套设计的安装固定构件，在小型自动化设备、桌面级数控装置、3D打印运动模组、小型传送带驱动单元、实验室非标测试工装这类场景中应用十分广泛，核心作用是为步进电机提供稳定的安装基准，同时将电机输出轴的朝向从水平与垂直方向做90度转换，适配设备内部紧凑的空间布局需求。

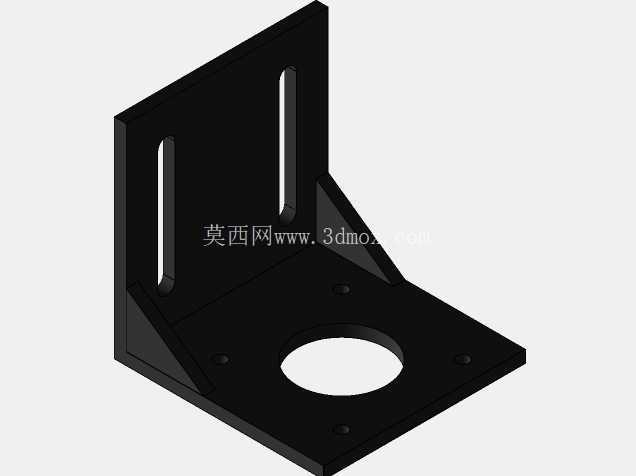

从结构设计逻辑来看，支架采用一体折弯加三角加强筋的构型，垂直安装面开设两条平行的长圆孔，这类长圆孔的设计并非随意设置，实际装配时可以给电机提供上下方向的调节余量，方便调试同步带张紧度、调整齿轮啮合间隙，避免安装孔位加工误差导致电机无法对位的问题；水平安装面中心预留了直径匹配NEMA17电机输出轴端的通孔，四周的四个沉头孔位完全对齐NEMA17电机端面的标准安装孔距，电机可以直接通过螺栓锁附在水平面上，输出轴从中心通孔穿出连接负载，不会出现轴端干涉的情况。折弯处两侧设置的三角加强筋是结构强度的关键保障，步进电机在高速启停、正反转切换时会产生不小的反作用力矩，如果没有加强筋支撑，长期运行后折弯位置容易出现形变偏移，导致电机轴与传动机构不同心，引发皮带跳齿、齿轮磨损加剧、运行噪音变大等问题，加强筋的厚度与折弯边保持一致，在不额外增加过多重量的前提下，大幅提升了支架整体的抗扭刚性。

安装边界方面，垂直安装面的长圆孔长度覆盖了常用的皮带张紧调节行程，常规应用下不需要额外扩孔就能满足张紧需求，水平安装面的外形尺寸刚好容纳NEMA17电机的方形端面，不会超出电机本体轮廓过多，在排布多轴运动模组时可以尽可能缩小轴间距，提升设备内部的空间利用率。支架的安装基面都做了平面度处理，锁附后电机端面与支架水平面完全贴合，不会出现倾斜导致的电机轴径向跳动问题，垂直面的安装孔位也适配常用的铝型材槽宽，可以直接通过T型螺栓固定在2020、3030等常规规格的工业铝型材框架上，不需要额外加工转接板。

实际选型使用时需要注意，这款支架的承载扭矩完全匹配NEMA17步进电机的额定输出范围，不适合适配更大规格的电机，否则在负载冲击下可能出现支架变形；长圆孔调节时要注意两侧调节量保持一致，避免电机安装倾斜导致传动带受力不均；锁附电机的螺栓长度要匹配支架厚度，避免螺栓过长顶到电机内部绕组造成损坏。这类支架在小型自动化设备的迭代设计中很常用，相比自己设计折弯加工的定制件，标准孔位的支架能减少大量的绘图、打样验证时间，安装时的互换性也更好，后期维护更换电机时不需要重新调整安装位，能有效降低设备的装配和维护成本。在桌面型点胶机、小型雕刻机的运动轴设计中，这类支架常被用来固定X轴、Y轴的驱动电机，通过长圆孔调节同步带的张紧度，不需要额外设计张紧轮结构，能简化整体的传动结构设计；在一些小型物料分拣机构中，也会用这类支架将电机垂直安装在料道侧边，驱动拨轮实现物料分料，直角构型刚好避开料道的安装空间，让整体结构更紧凑。
