越野深花纹充气轮胎带轮毂总成结构

这套充气轮结构的设计，最初是面向非铺装路面小型行走设备的行走端需求做的适配，在做结构拆解之前，得先明确它的实际落地场景——不管是小型户外作业的移动平台、短途转运的手推设备，还是轻型越野类载具的行走单元，都需要轮胎在抓地力、缓冲性、安装适配性上做平衡，不能照搬民用乘用车的轮胎参数，也不能用工业脚轮的硬轮结构去应付复杂路面。

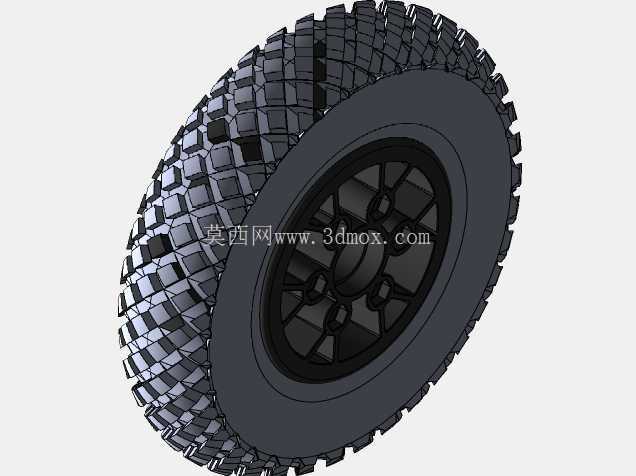

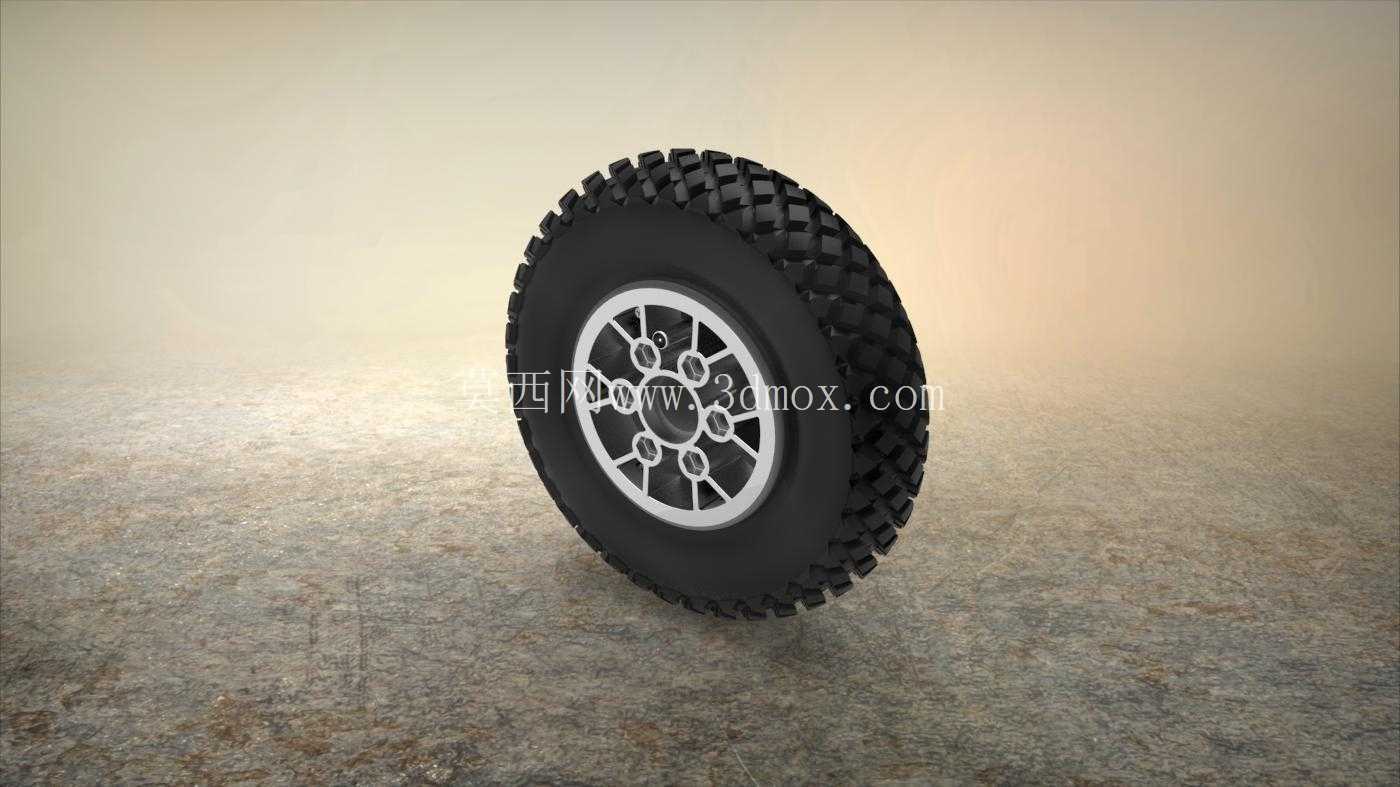

从功能特性上看，这款轮胎采用了大颗粒块状深花纹设计，和普通光面或者浅细纹轮胎不同，块状花纹的边角在接触松散泥土、碎石路面的时候，能嵌入路面凹凸结构形成额外的咬合力，避免湿滑或者松软路面出现打滑空转；胎体本身的充气结构，能在经过颠簸路面时通过内部气压的形变吸收路面传来的冲击，不像实心橡胶轮那样会把振动直接传递到设备机架上，能有效保护机架上搭载的精密部件，降低连接螺栓因为长期振动出现松脱的概率。配套的轮毂采用了多辐条镂空结构，不是为了外观装饰，而是在保证轮辋整体支撑强度的前提下，尽可能降低旋转部分的重量，减少行走时的转动惯量，让设备起步、转向的时候更平顺，也能降低驱动端的动力损耗。

做设计的时候，首先要卡准的是安装边界尺寸：轮辋的中心安装孔位要和配套的轮轴直径做公差配合，不能出现间隙过大导致行驶时轮体晃动的问题，轮毂上的固定螺栓孔分布圆直径，要和对应连接法兰的孔位完全匹配，安装面的平面度要控制在合理公差范围内，避免锁紧之后轮毂出现偏摆。轮胎的断面宽度、整体外径要和设备的轮舱空间留足余量，尤其是转向的时候，要保证轮胎打满角度时不会蹭到机架或者挡泥结构，充气之后的轮胎最大形变尺寸也要提前算进去，不能在满载情况下因为胎体被压扁出现摩擦干涉。

设计思路上没有做过度的轻量化切削，毕竟这类行走部件要考虑一定的过载能力，比如设备偶尔经过凸起的石块或者路肩的时候，胎侧和轮毂边缘要能承受瞬时的冲击载荷，不会出现轮辋变形或者胎侧割裂的问题。轮毂的辐条过渡位置都做了圆角处理，避免应力集中，长期承受交变载荷的时候不会从辐条根部出现疲劳断裂；轮胎的花纹块之间留了足够的排泥空间，在泥泞路面行驶的时候，卡进花纹缝隙的泥土能在轮胎转动的时候被离心力甩出去，不会被花纹块夹死导致抓地力下降。

实际选型适配的时候，还要结合设备的满载重量去匹配对应的轮胎气压，气压过高会降低胎面和路面的接触面积，反而影响抓地力，还会让缓冲效果打折扣；气压过低则会导致胎体形变过大，长时间行驶容易出现胎侧折损、轮辋脱开的问题。轮体的动平衡也要在装配完成后做校正，尤其是设备行驶速度较高的场景，不平衡量过大的话会在特定转速区间出现共振，不仅影响行驶稳定性，还会加速轮轴轴承的磨损。

和实心轮相比，这种充气结构的轮胎在同等承载能力下自重更轻，滚动阻力更小，在不平整路面的通过性优势非常明显，哪怕是在有小碎石、浅坑洼的户外场地，也能保持稳定的行走状态，不会因为小的障碍物就出现卡滞。轮毂表面做了防护处理，能应对日常使用中的泥水侵蚀，不会轻易出现锈蚀，延长整体的使用寿命。胎面的橡胶配方也偏向耐磨属性，在硬质铺装路面行驶的时候也能保持合理的磨损速率，不用频繁更换轮胎。
