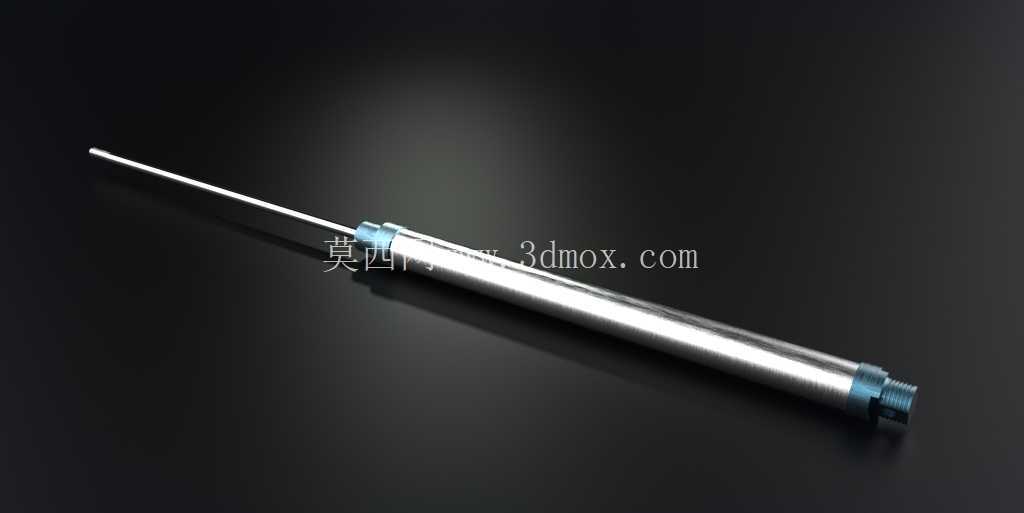

长行程单杆气动活塞执行元件

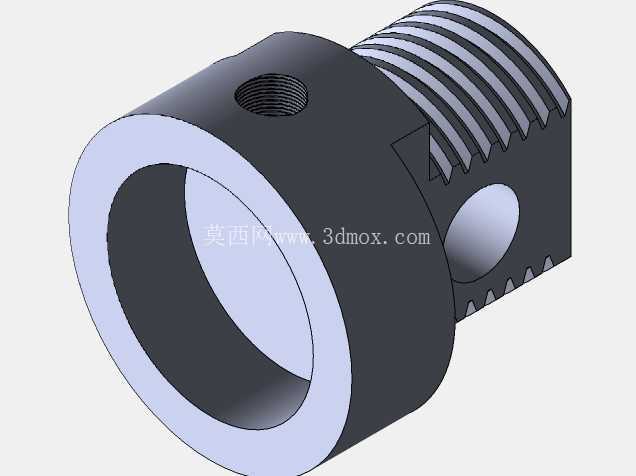

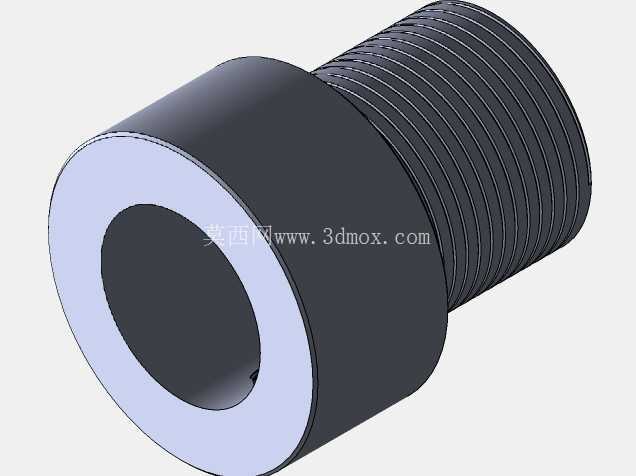

　　从结构设计思路来看，整体采用单出杆对称布局，缸体选用薄壁不锈钢管材做主体，一方面能降低整体自重，另一方面不锈钢内壁的粗糙度可以控制在Ra0.8以内，能减少活塞密封圈的滑动磨损，不需要额外加装缸套就能满足长周期往复运动的密封要求；前端盖集成了导向铜套与防尘圈，导向铜套的长度是活塞杆直径的2.5倍，能有效抵消长行程伸出时的径向偏载，避免活塞杆出现弯曲卡滞，防尘圈采用双唇口结构，能阻挡车间环境里的浮尘、切削液雾进入缸筒内部，延长密封件的更换周期；后端盖预留了标准气口与安装螺纹，既可以通过尾部螺纹直接铰接安装在设备机架上，也能搭配法兰附件做端面固定，适配不同设备的安装空间要求。这款长行程气动活塞元件，核心应用场景集中在轻工自动化产线的直线推料工位、小型工装夹具的压紧动作、检测设备的探针进给机构，以及部分医疗分拣设备的轻载往复驱动环节，相比同行程的电动推杆，它的响应速度更快，单次动作的循环寿命更长，且不需要额外的驱动板卡配套，仅通过气路通断与换向阀配合就能完成基础动作逻辑，在对成本控制较严、动作节拍要求在0.5秒以内的工位上适配性极强。

　　核心参数上，这款活塞的有效行程长度为225毫米，完全伸出时的总长度要结合缸体固定段尺寸核算安装边界，设计选型时需要在行程两端各预留10毫米的缓冲余量，避免活塞运行到行程端点时出现硬撞击；活塞杆表面做了镀硬铬处理，镀层厚度在0.02到0.03毫米之间，硬度能达到HV800以上，即使长期和导向套摩擦也不会出现表面拉毛的问题，活塞本体上搭配了两道Y型聚氨酯密封圈，动密封阻力小，在0.4MPa的工作气压下就能平稳启动，不会出现低速爬行的现象。

　　实际使用中，这类气动活塞不需要搭配复杂的位移反馈元件，靠磁性开关安装在缸筒外侧的对应位置，就能实现行程端点的信号反馈，接入设备的PLC控制系统就能完成自动化动作循环；如果需要调节伸出速度，只需要在进出气口加装单向节流阀，通过调节排气侧的气流量就能平稳控制活塞杆的运行速度，避免速度过快带来的工件撞击问题。和普通短行程气缸相比，这款长行程活塞在设计时特意做了活塞杆的挠度校核，在满行程伸出、承受额定侧向载荷的情况下，活塞杆的最大弯曲变形量控制在0.1毫米以内，不会因为长径比过大出现伸出端下垂的问题，能保证长期运行的动作精度；缸筒外壁做了光亮抛光处理，不容易积留灰尘和油污，日常维护只需要定期检查气路接头是否漏气、前端防尘圈是否有破损即可，不需要频繁拆解保养。

　　在做三维建模时，这款模型还原了所有关键安装尺寸，包括尾部安装螺纹的规格、前端活塞杆的直径、气口的螺纹尺寸、整体的外径参数，结构设计人员在做设备布局时，可以直接调取模型装配到整体设备方案里，不需要反复测绘核对安装边界，能有效缩短方案设计阶段的尺寸核对时间，避免出现安装干涉的问题；模型也还原了密封圈、导向套等内部易损件的装配位置，后续做维护备件清单梳理时，也能直接对应到相关配件的规格参数，减少备件选型的核对工作量。
