平行气动夹爪机械末端执行结构设计

这款平行夹爪是面向工业机器人末端执行场景开发的夹持部件，核心适配3C电子小件搬运、注塑件取放、轻型零件上下料这类需要稳定平行夹持的工位，区别于传统的圆弧摆动夹爪，它的两瓣夹指始终保持平行开合，不会在夹持过程中对工件产生侧向挤推，尤其适合薄壁件、规整方形工件的夹取作业，不会因为夹指摆动带来的角度偏移刮花工件表面或者导致夹取错位。

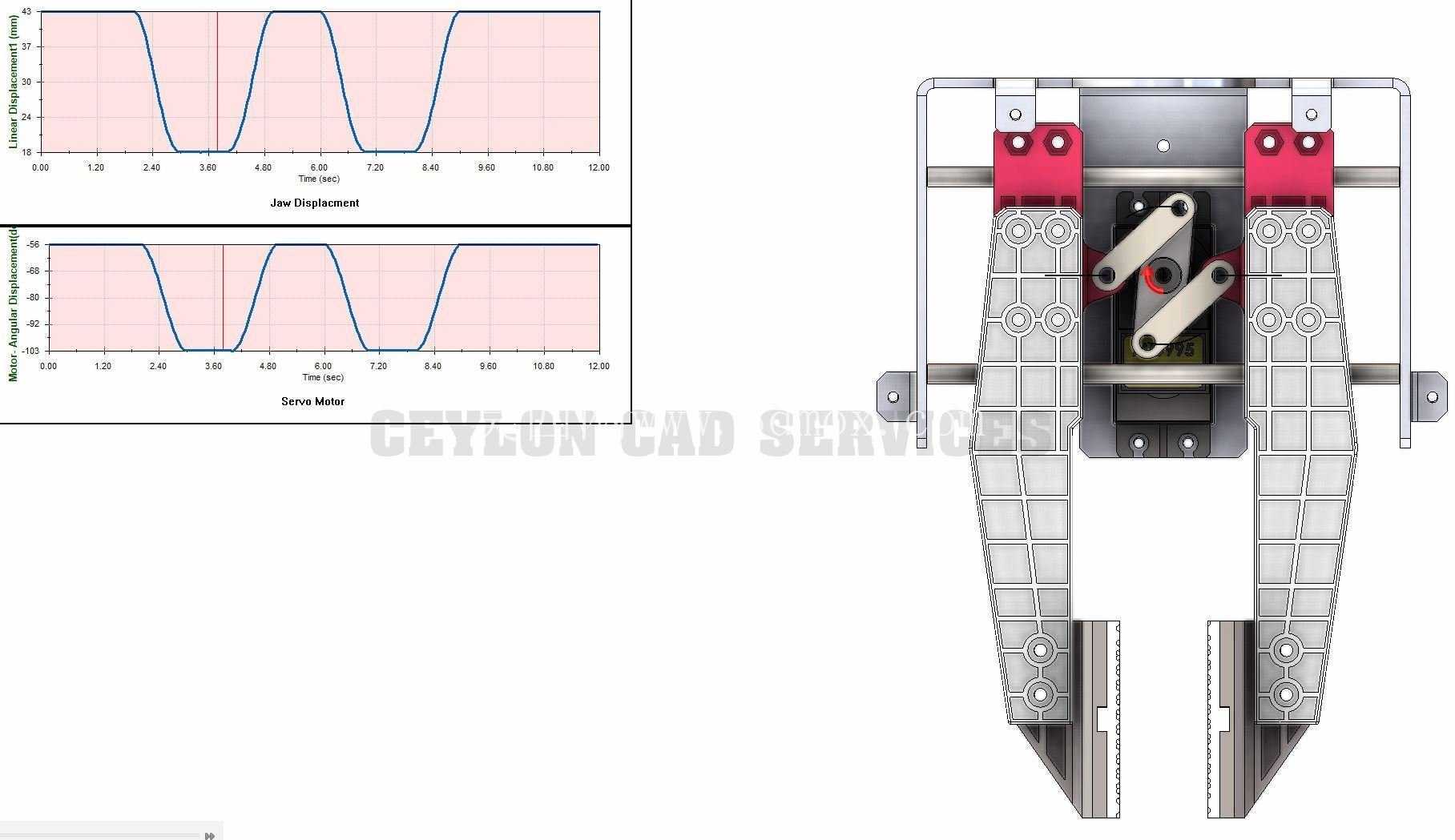

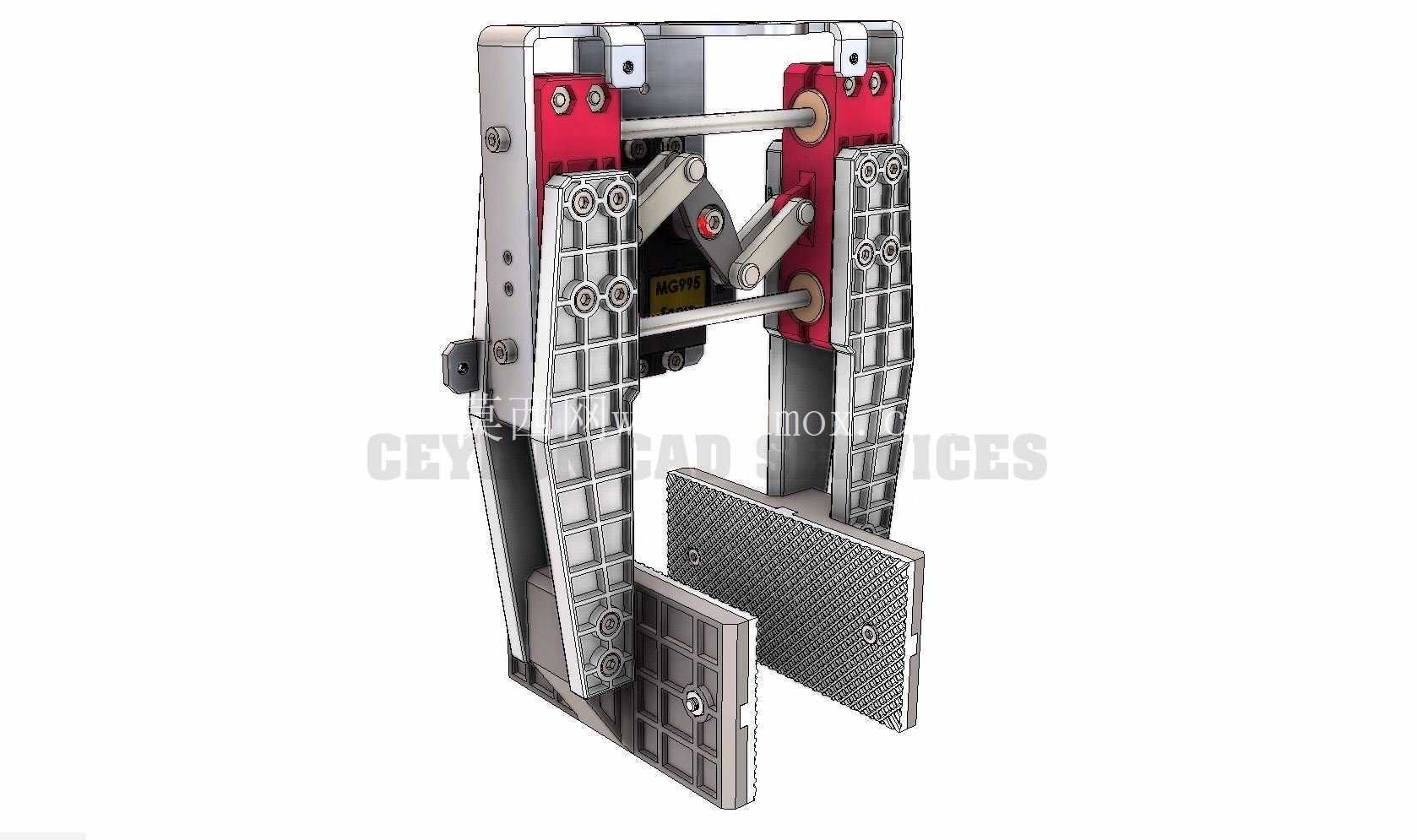

从结构设计逻辑来看，这款夹爪采用了内置的平行导向机构，夹指滑动副做了加长导向设计，开合过程中全程保持直线运动，没有多余的摆动间隙，夹指的安装面预留了标准的螺孔阵列，使用者可以根据实际夹持的工件外形，定制适配的夹指垫块，比如防滑橡胶垫、仿形定位槽、真空吸附集成位都可以直接在这个安装面上拓展，不需要额外改动夹爪主体结构。主体外壳采用了一体化的刚性壳体设计，把驱动、传动、导向部件全部封闭在壳体内部，车间里的切削碎屑、注塑飞边、灰尘很难进入内部传动间隙，日常维护只需要定期在导向部位加注润滑脂即可，不需要频繁拆解清理。

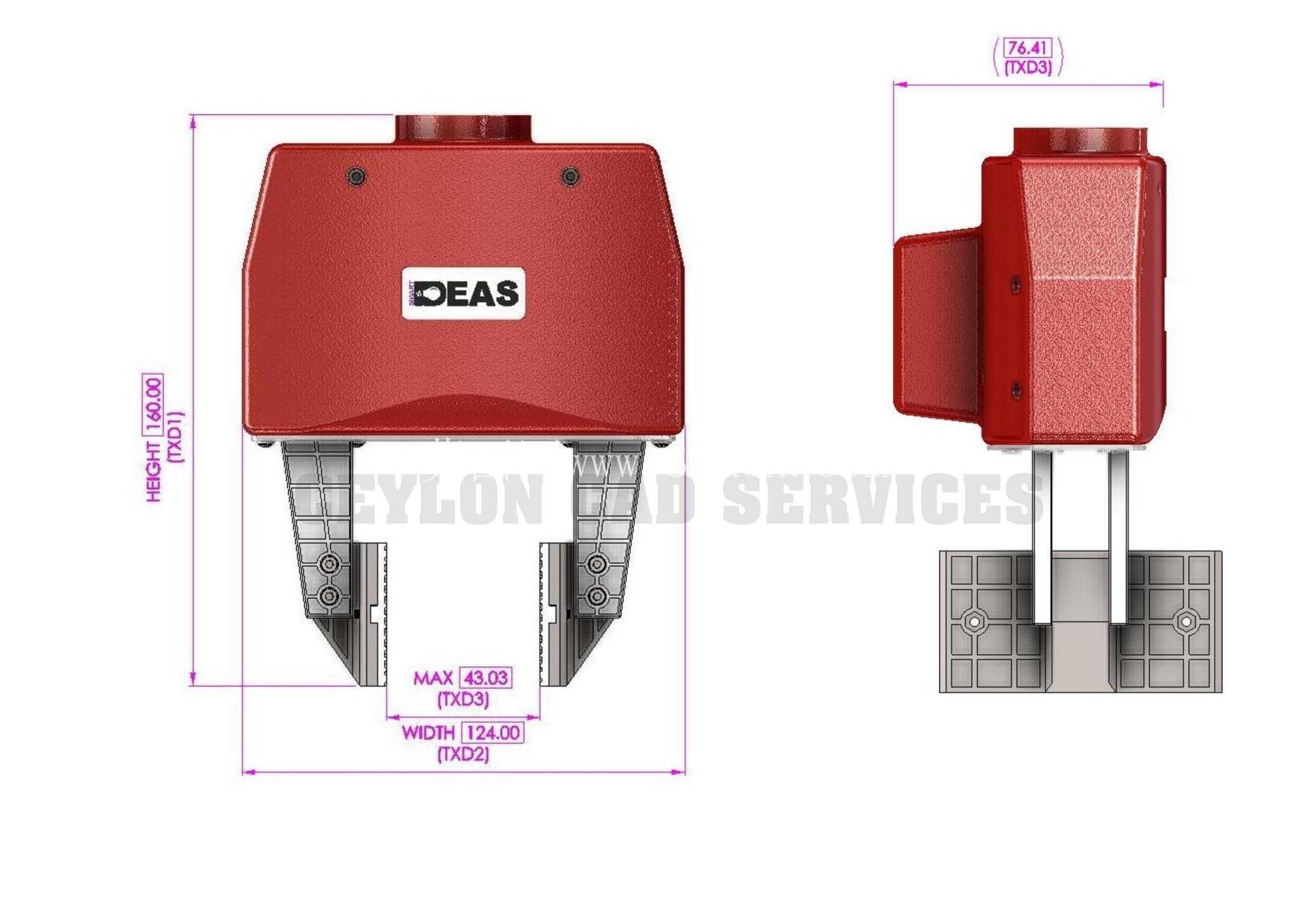

安装边界上，夹爪顶部的安装法兰做了通用化的适配设计，法兰面的定位止口和安装孔位匹配主流六轴工业机器人、SCARA机器人、直线模组滑台的末端安装标准，不需要额外做转接法兰就可以直接安装，整体的重心落在安装法兰的中心轴线上，高速往复运动的时候不会因为偏心带来额外的振动负载，对机器人末端的负载余量要求更低，哪怕是负载3公斤级的小型机器人也可以搭载使用。夹爪的侧面预留了传感器安装位，可以加装磁性开关来检测夹指的开合位置，给设备控制系统反馈夹取到位、松开到位的信号，方便整线做自动化逻辑联锁，避免出现夹空、带料掉落的异常情况。

实际工况适配方面，这款夹爪的开合行程覆盖了常见的小型零件夹持范围，夹指的加持力可以通过驱动端的压力调节来适配不同材质的工件，比如夹取印刷电路板这类易碎件的时候调低压力，夹取金属机加工件的时候调高压力，不需要更换夹爪本体就可以适配多品种小批量的生产场景。夹指的滑动面采用了耐磨材料搭配，长期往复开合的磨损量极小，就算是在高频次取放的注塑机取件工位，连续作业的精度保持性也能满足生产要求，不会因为磨损出现夹指错位、平行度超差的问题。

设计过程中特意做了外形的倒角处理，所有外露的棱边都做了圆弧过渡，机器人带着夹爪在狭窄的工装夹具之间移动的时候，不会因为尖锐棱边刮碰到周边的设备或者工件，壳体的表面做了硬质阳极处理，日常作业中碰到轻微的磕碰也不容易出现掉漆、凹陷的问题。夹爪的气路或者电路接口全部布置在顶部安装面的周边，走线走管的时候可以顺着机器人手臂排布，不会有管线外露悬垂的问题，避免高速运动的时候管线甩动勾到周边物件。

不同于市面上很多夹爪只考虑通用夹持需求，这款平行夹爪的结构做了模块化拆分，驱动模块、导向模块、夹指安装模块都是独立可拆分的，后期如果某个部件出现磨损，只需要更换对应的模块即可，不需要整体报废更换，大幅降低了产线的维护成本。夹指的平行度在出厂装配的时候做了预调，两个夹指的工作面平行度控制在0.02毫米以内，夹持规整工件的时候整个接触面可以均匀受力，不会出现局部压力过大夹伤工件、或者局部接触不足导致夹取不稳的问题。在3C电子组装工位，它可以用来夹取手机中框、小型电路板、塑胶按键这类零件；在注塑生产工位，可以搭配不同的仿形夹指取走注塑成型的塑胶外壳；在实验室自动化场景，也可以用来夹取试管、样品盘这类规整物件，适配场景覆盖了大部分需要平行夹持的轻型作业需求。
