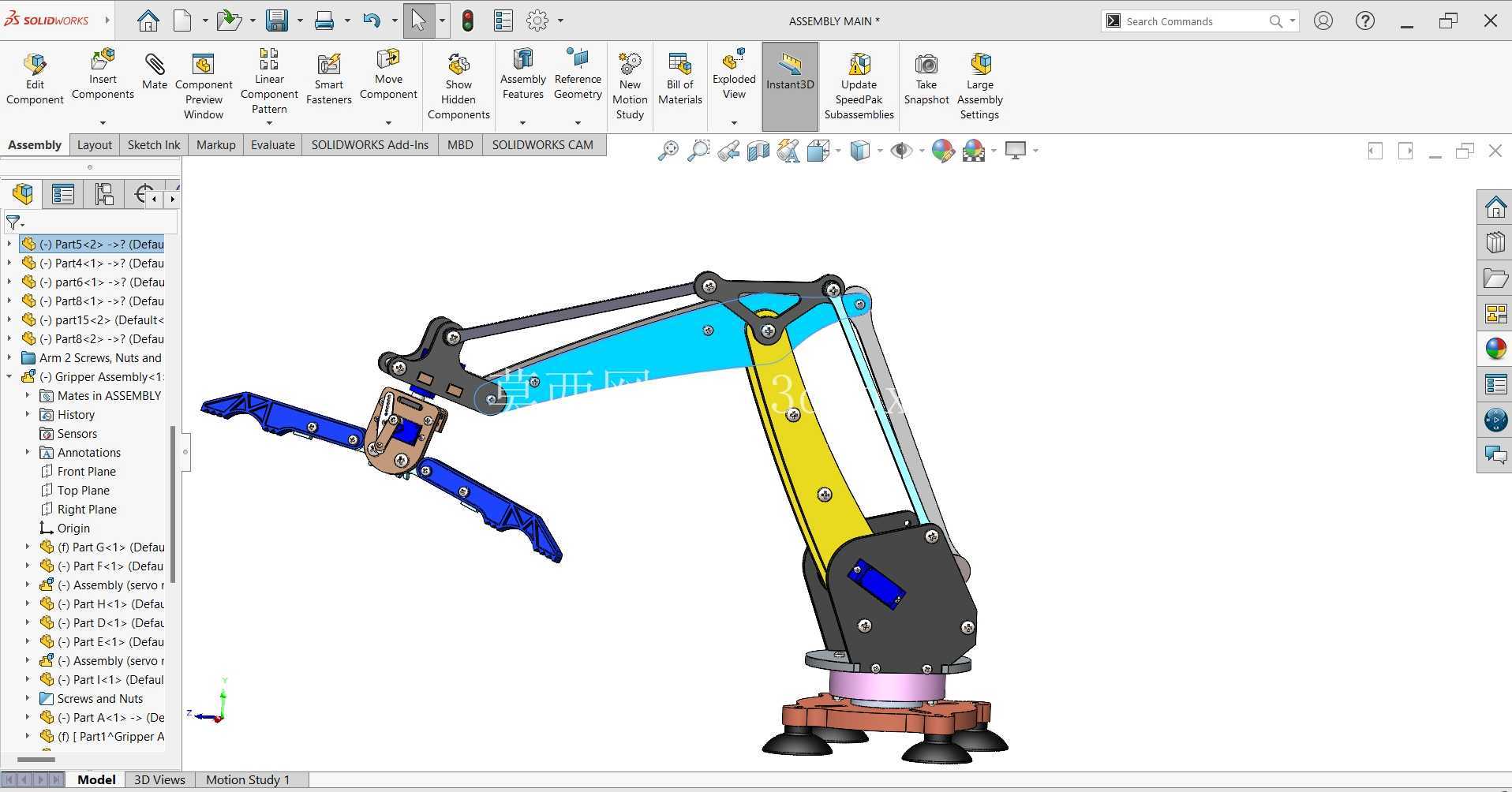

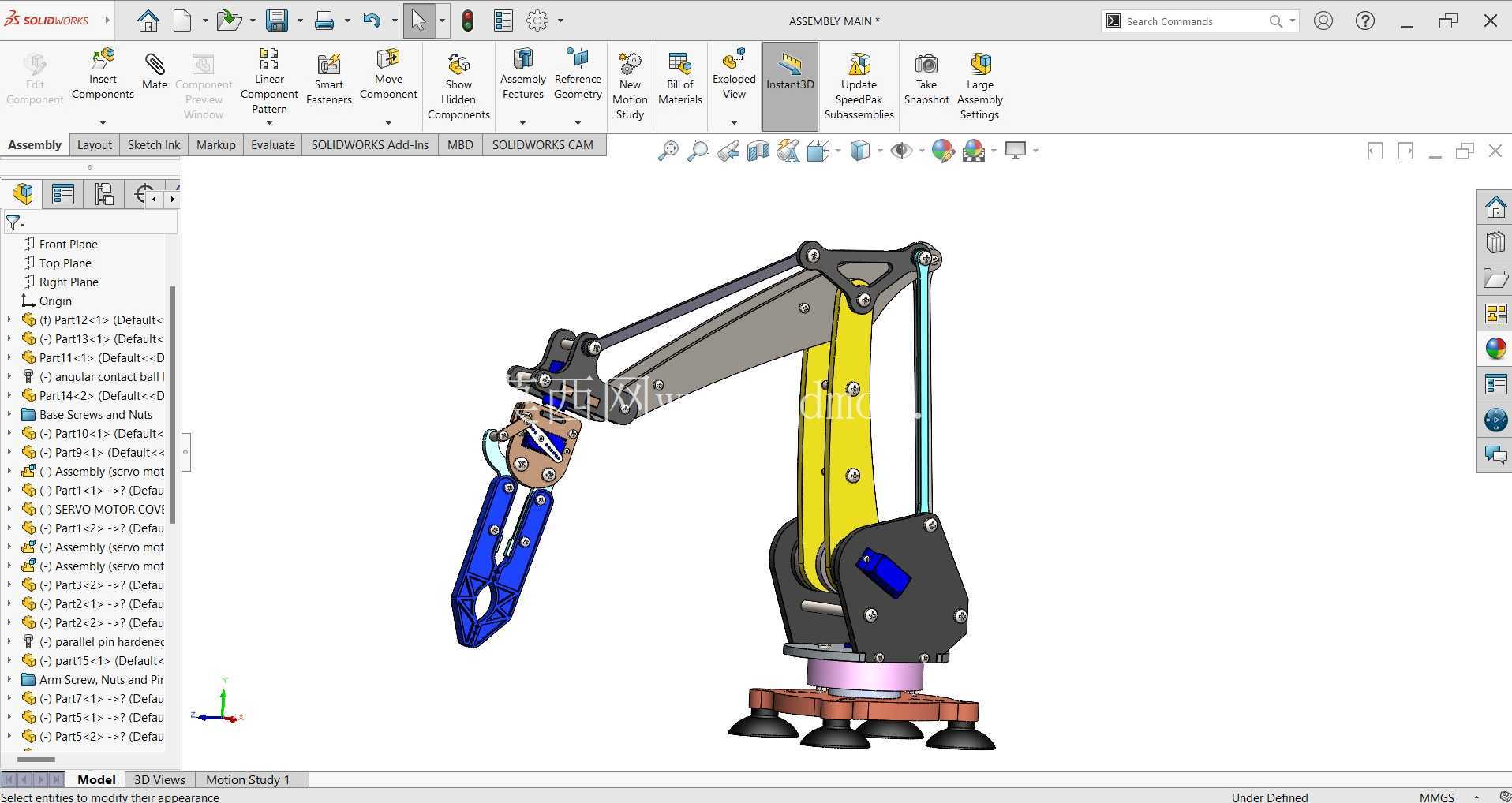

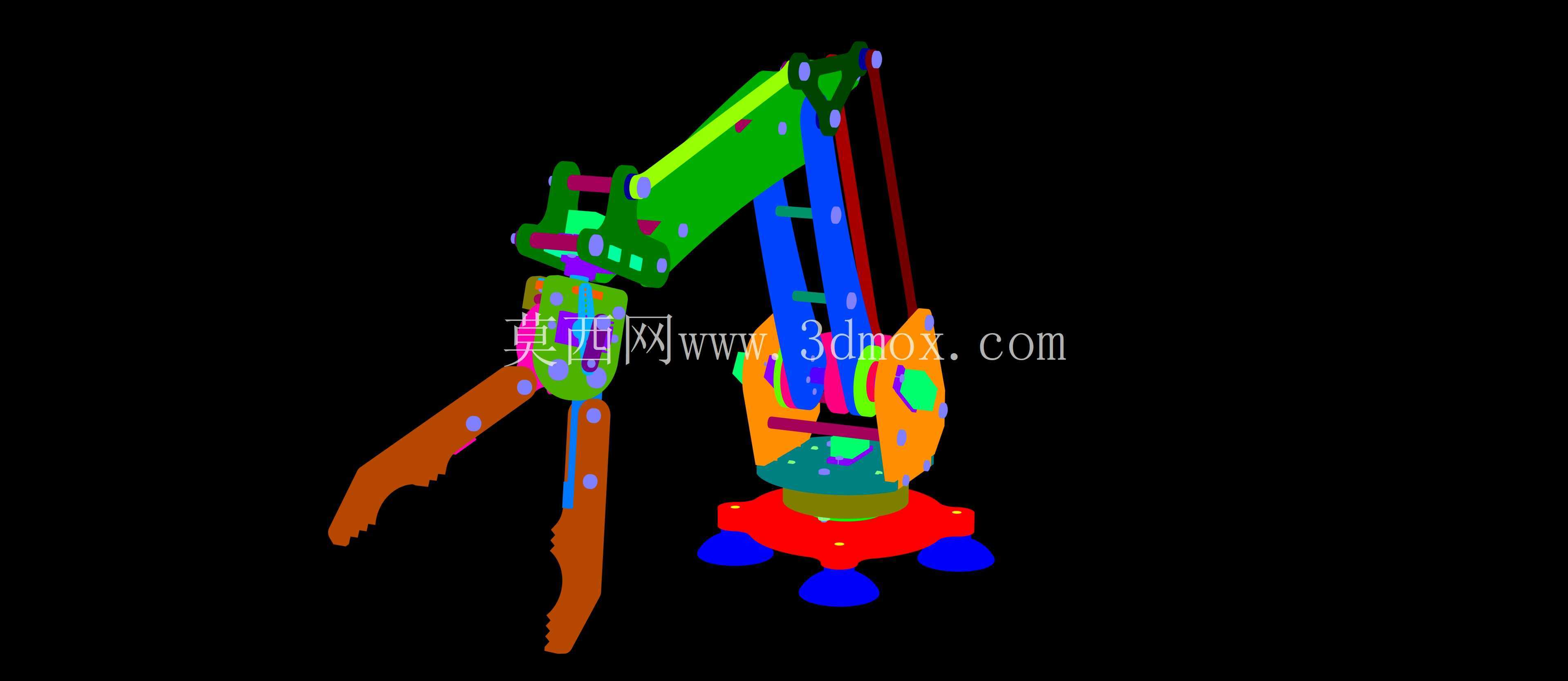

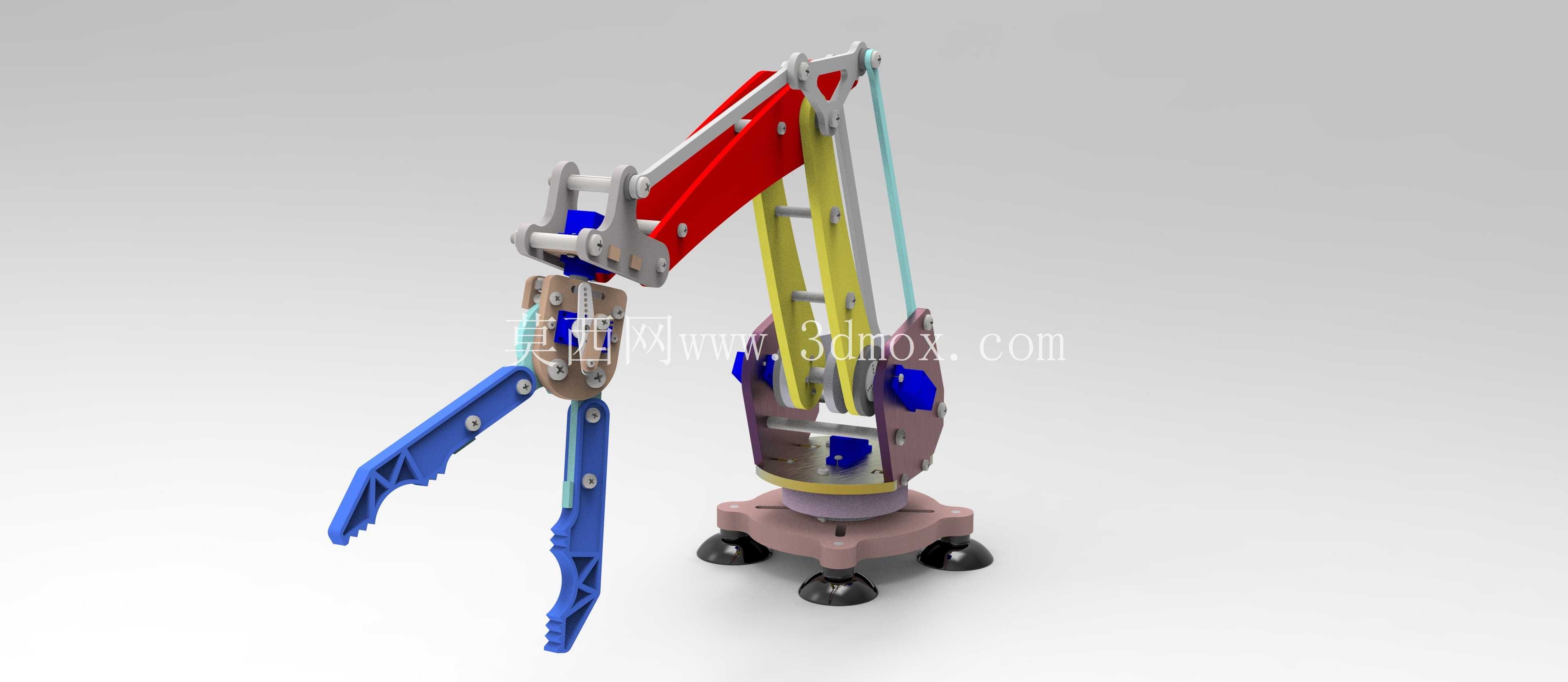

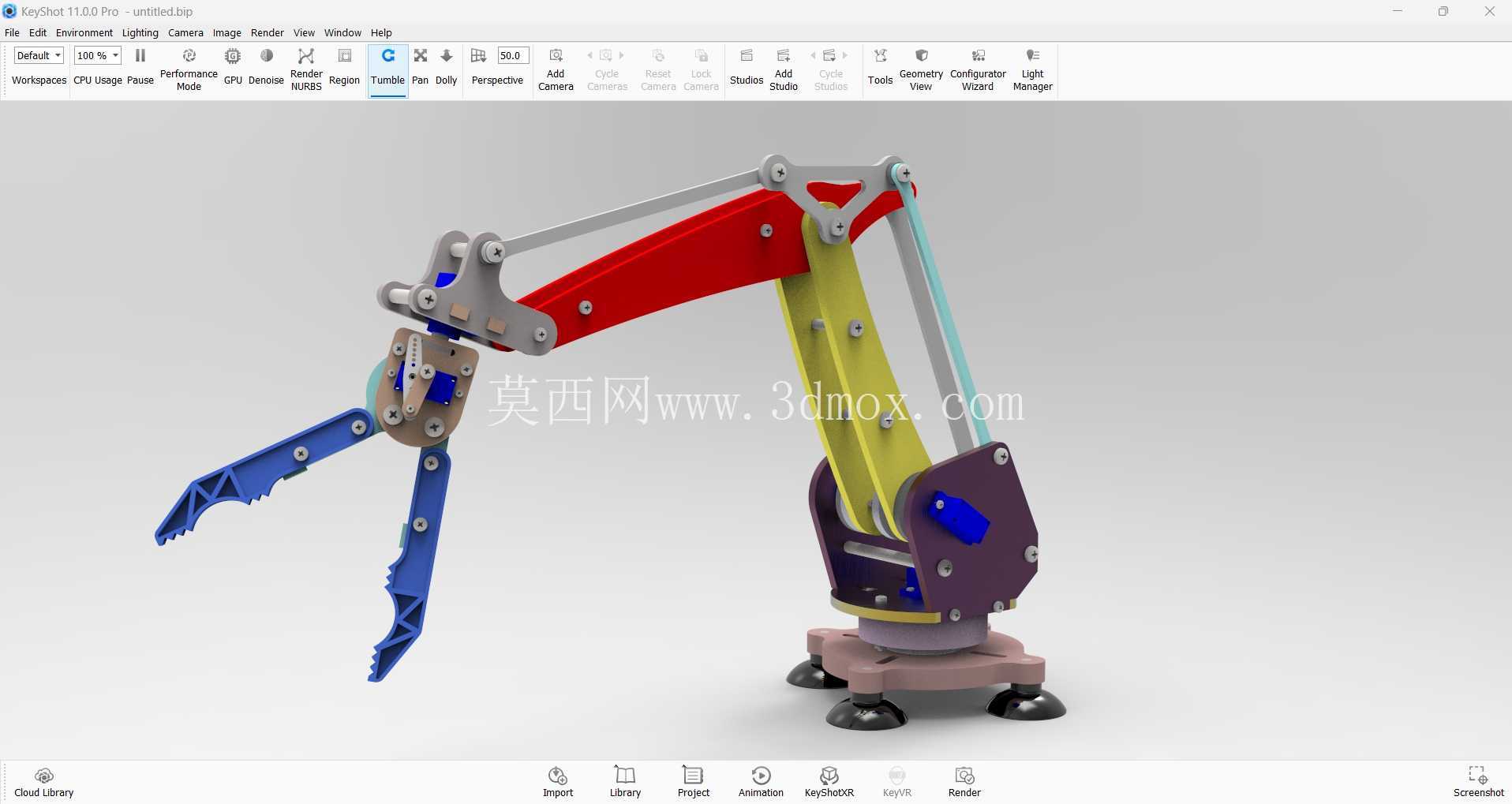

多自由度教学演示用关节式机械臂结构

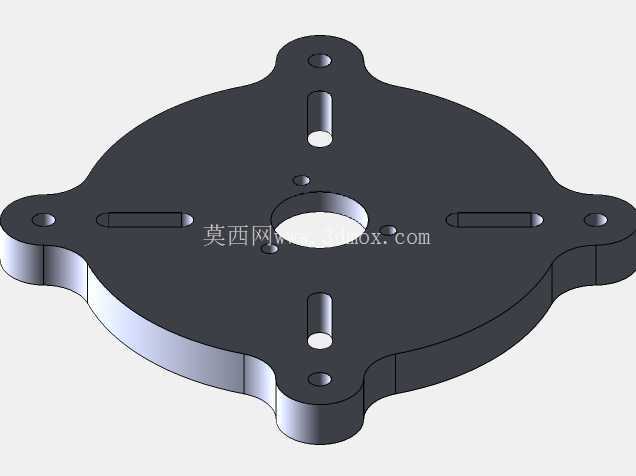

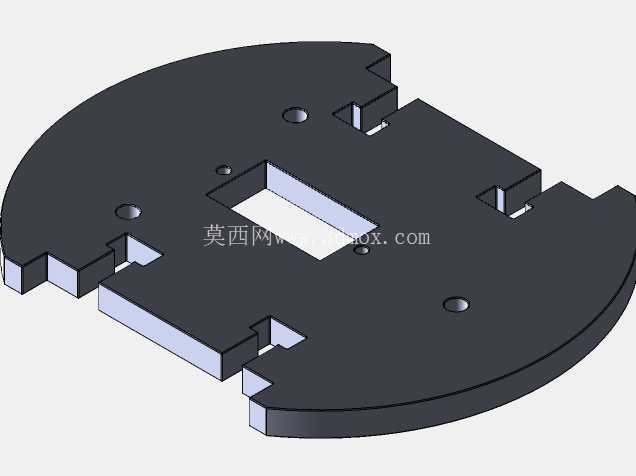

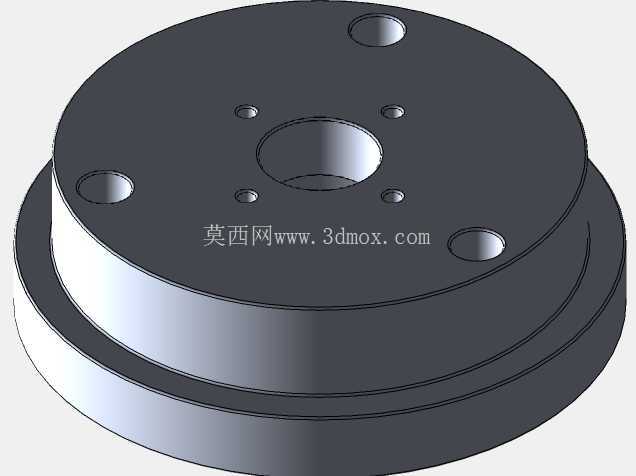

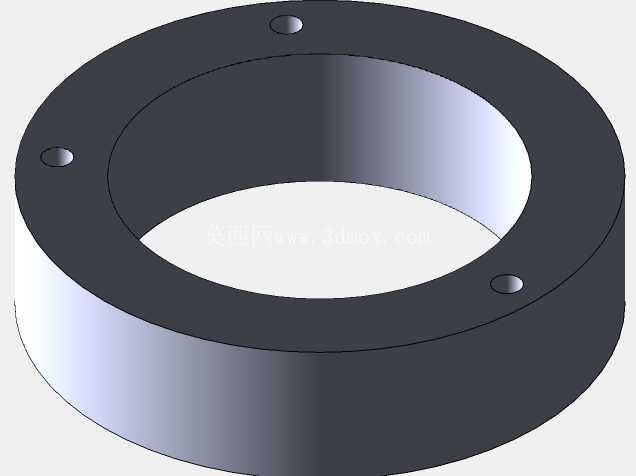

　　这款关节式机械臂的结构设计，最初是面向小型自动化教学场景、桌面级轻载作业场景开发的，整体结构完全参照仿生人体手臂的运动逻辑搭建，没有采用复杂的谐波减速结构，全部采用铰接销轴配合限位结构实现关节锁止与运动导向，非常适合入门级结构设计从业者拆解学习运动副的布置逻辑。从安装边界来看，底部采用三支点可调脚座支撑，单个脚座的接触垫采用防滑耐磨材质，底座整体安装直径控制在180mm范围内，不需要额外打膨胀螺栓固定，放置在平整的工作台面即可稳定运行，不会因为臂体伸展产生的倾覆力矩出现侧翻，脚座自带的高度调节螺纹可以适配存在10mm以内高度差的不平整台面，安装调试的门槛极低。

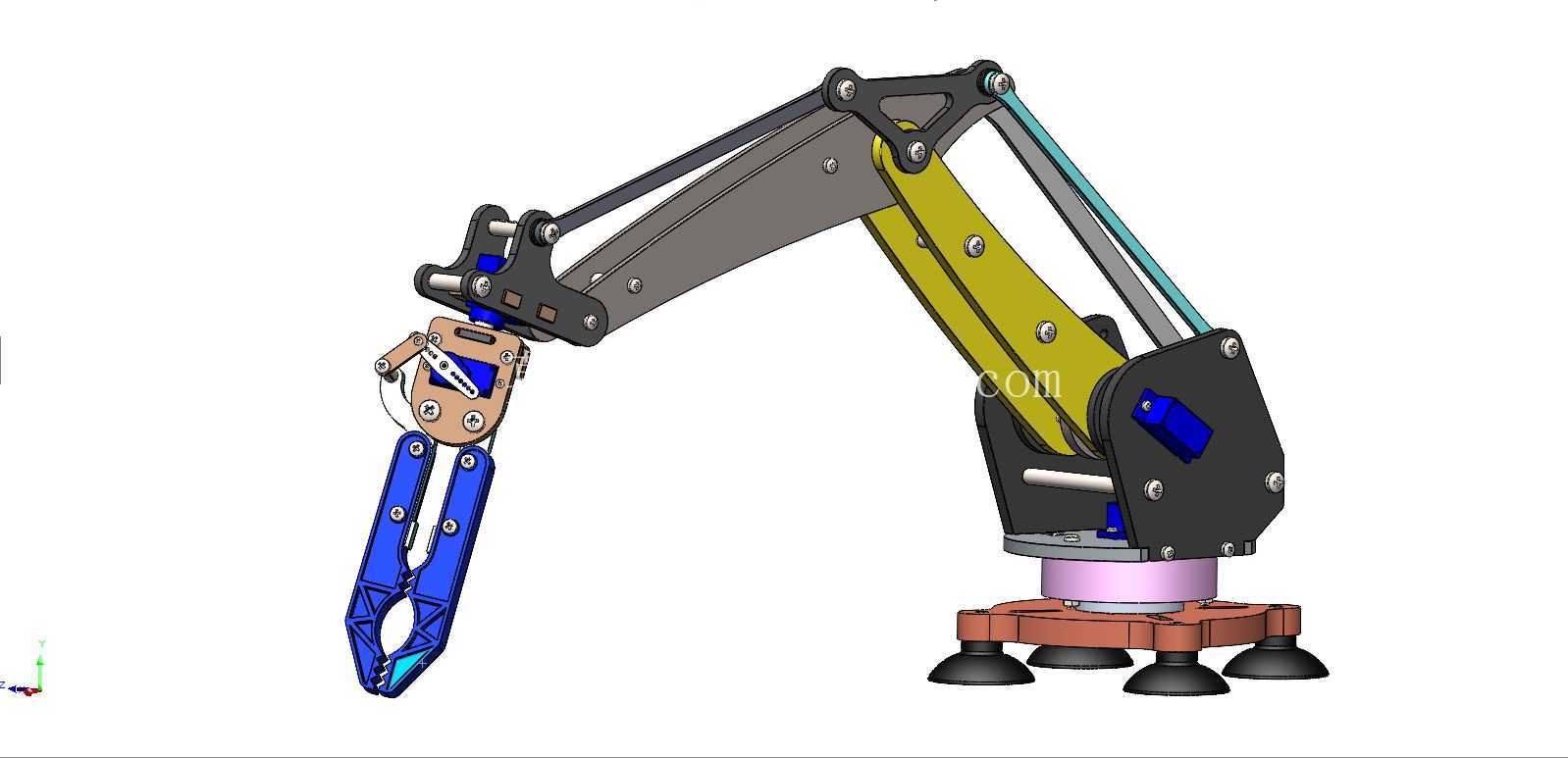

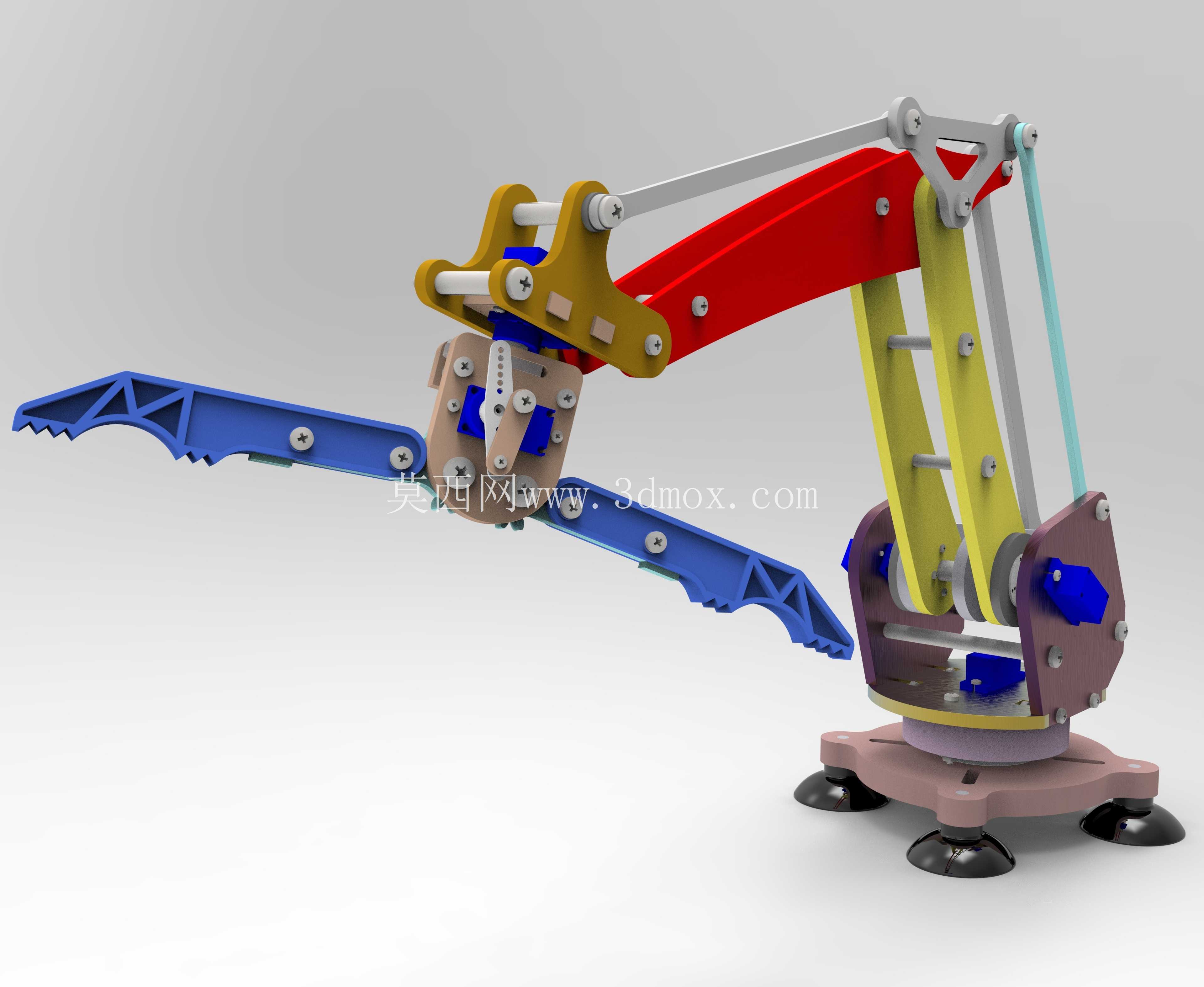

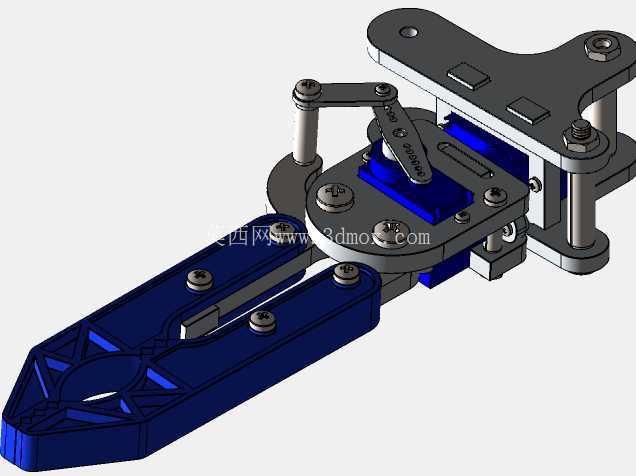

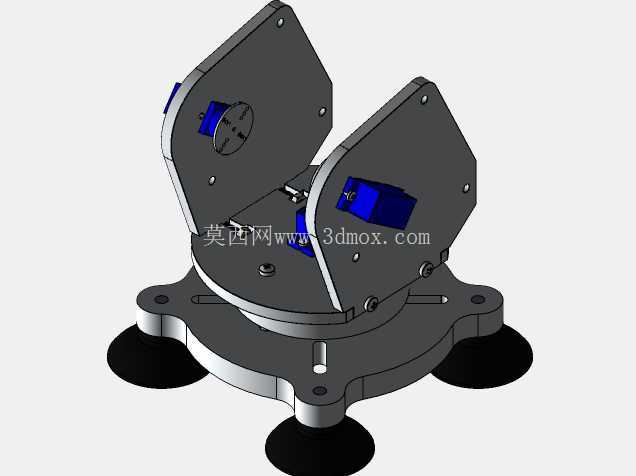

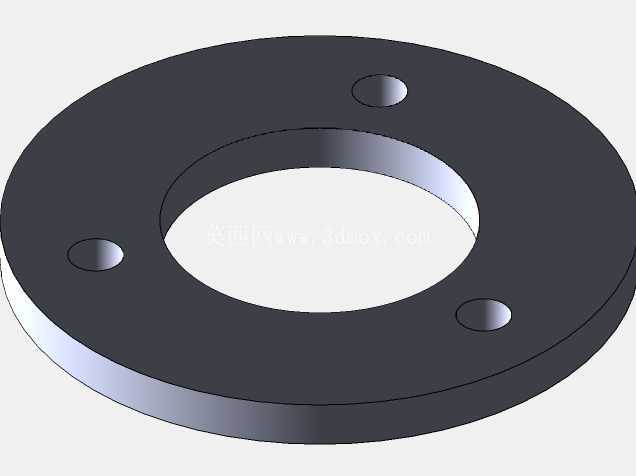

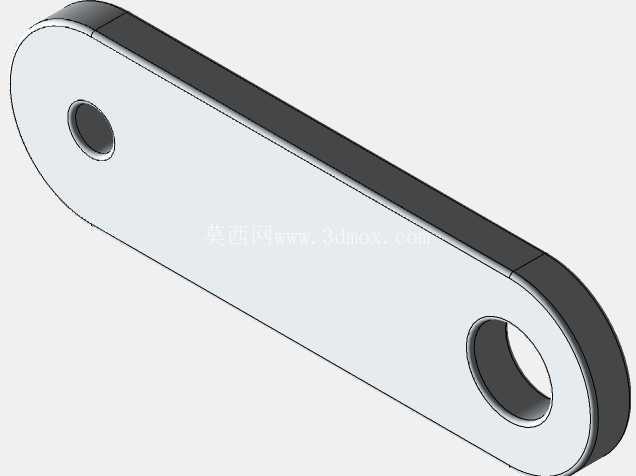

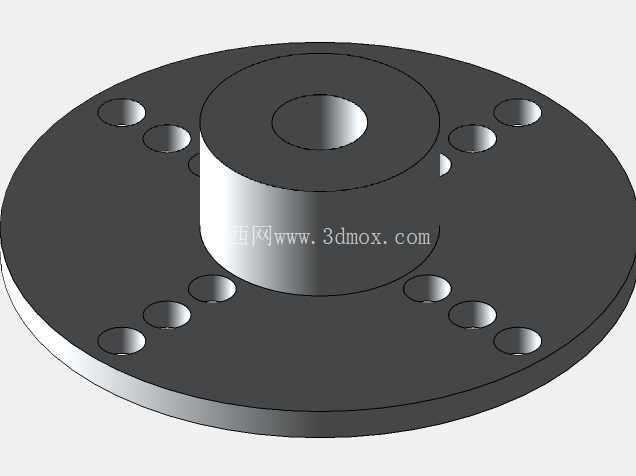

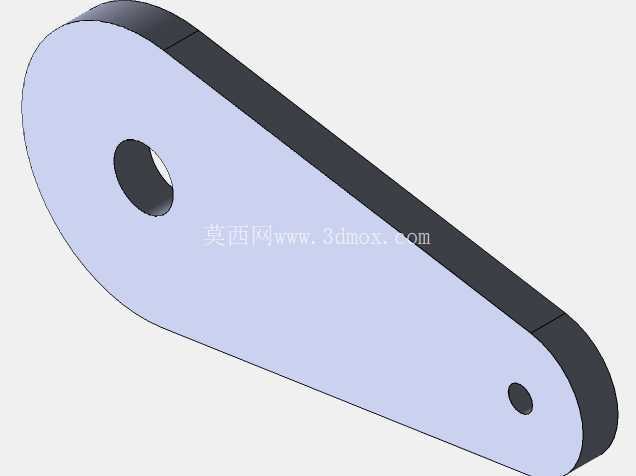

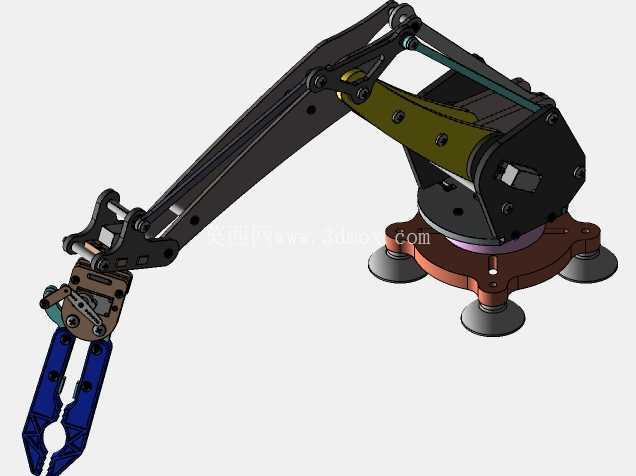

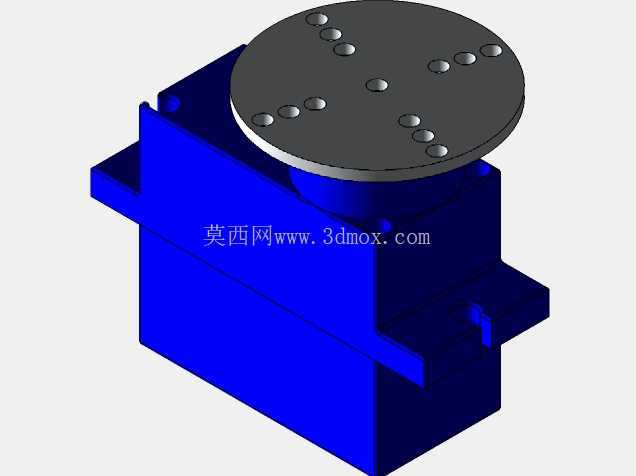

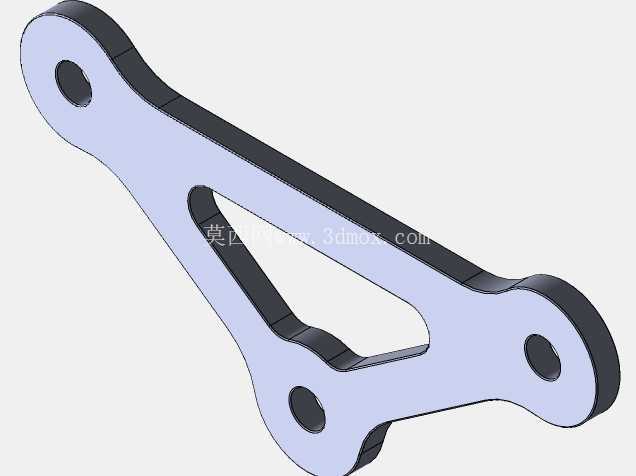

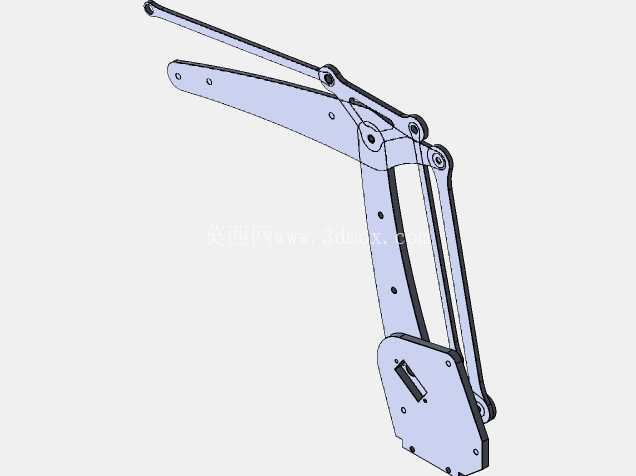

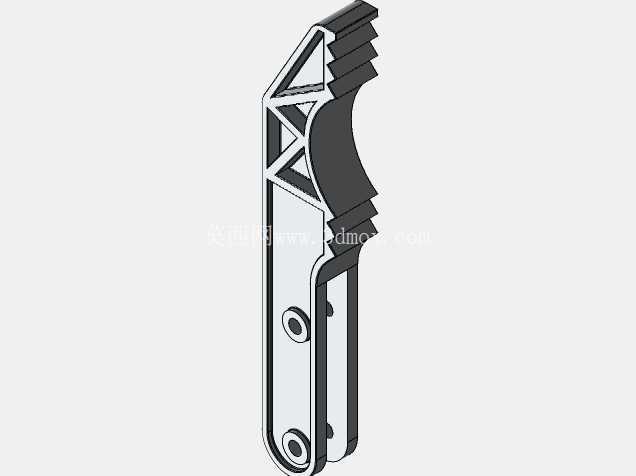

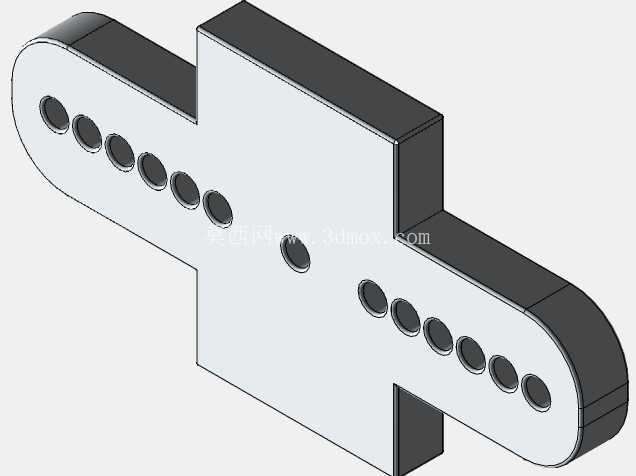

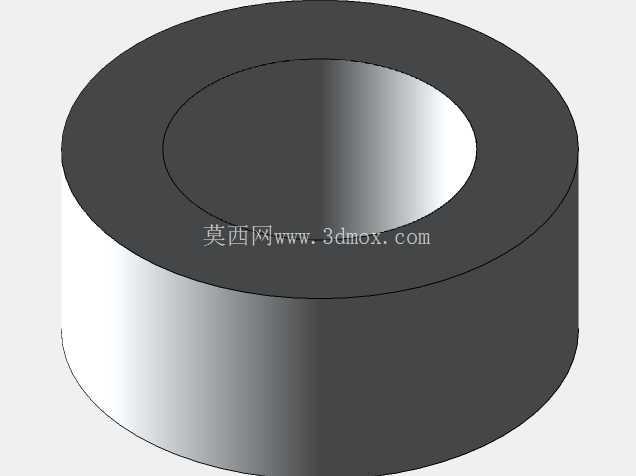

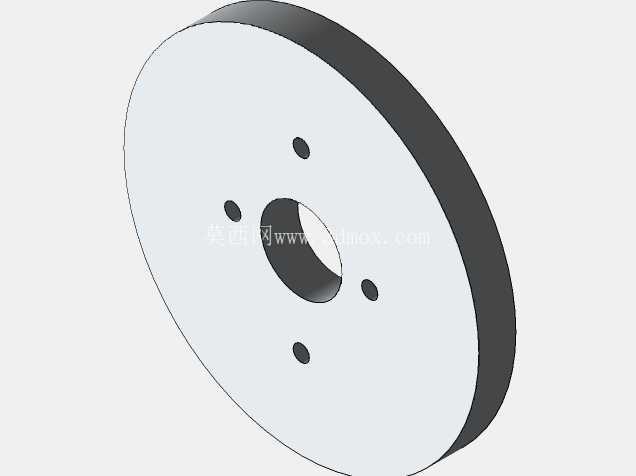

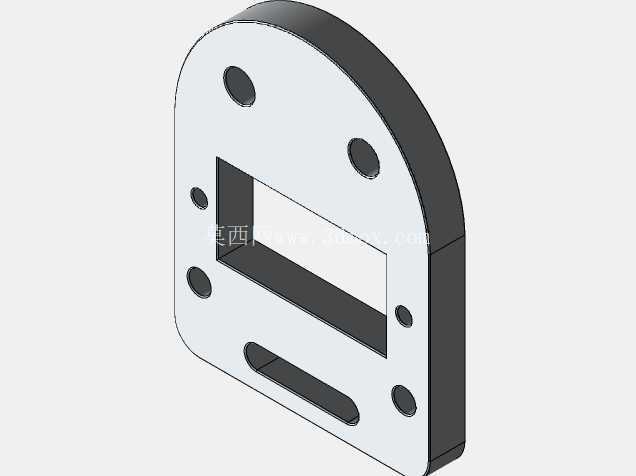

　　从运动功能来看，底座部分集成了360度水平回转关节，回转位置设置了阻尼限位结构，可以避免回转过程中管线缠绕的问题；大臂部分采用双平行连杆结构配合气弹簧辅助支撑，不需要额外配置大扭矩驱动件就能承担臂体自身重量，大臂的俯仰角度范围覆盖-15度到75度，完全覆盖桌面作业的上下高度区间；小臂部分同样采用平行四边形连杆机构，保证末端夹持器在小臂俯仰过程中始终保持水平姿态，不会出现工件倾斜掉落的问题，小臂的俯仰角度范围覆盖0度到90度，可以灵活探入狭窄的工位空间；末端执行器采用两指夹爪结构，指节部分设置了多组铰接点，夹持曲面工件、方形工件时都能保证足够的接触面积，指面预留了防滑垫安装槽，可以根据夹持工件的材质更换不同摩擦系数的接触垫，最大夹持开口范围为0-65mm，能够适配常见的小型零件、教学演示工件的夹持需求。

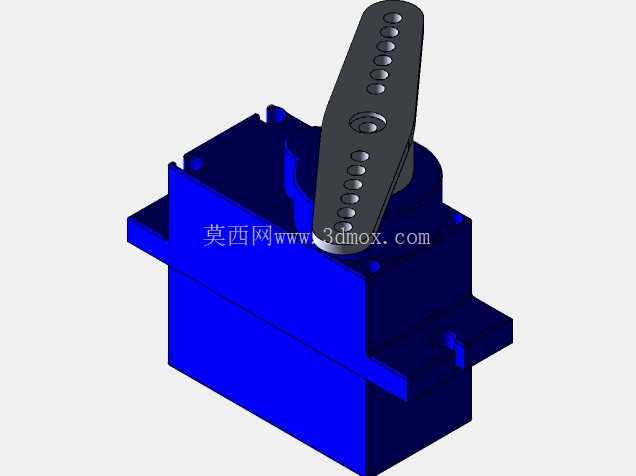

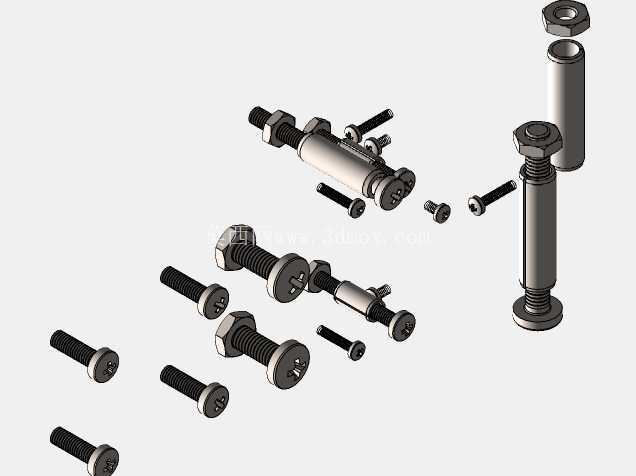

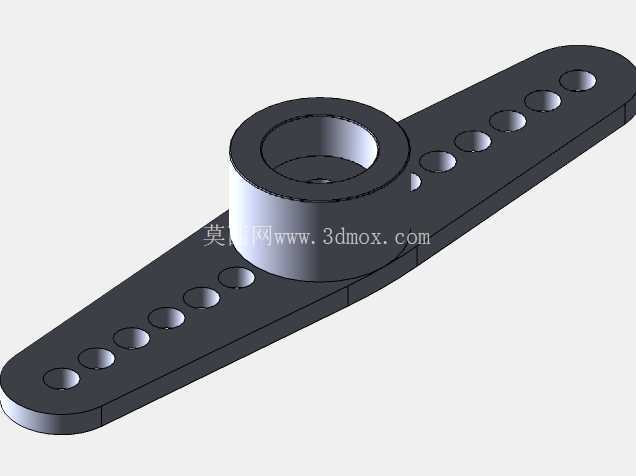

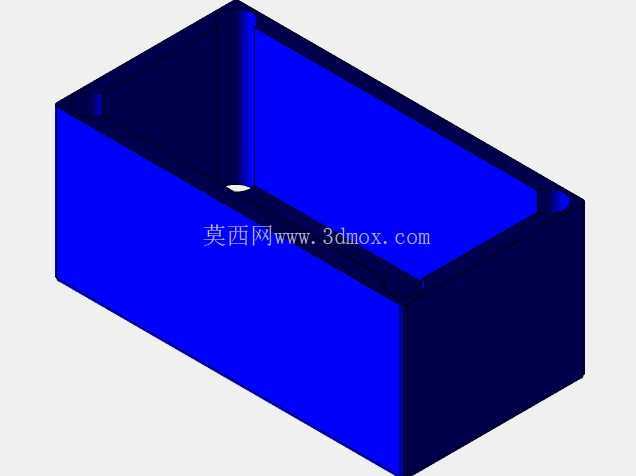

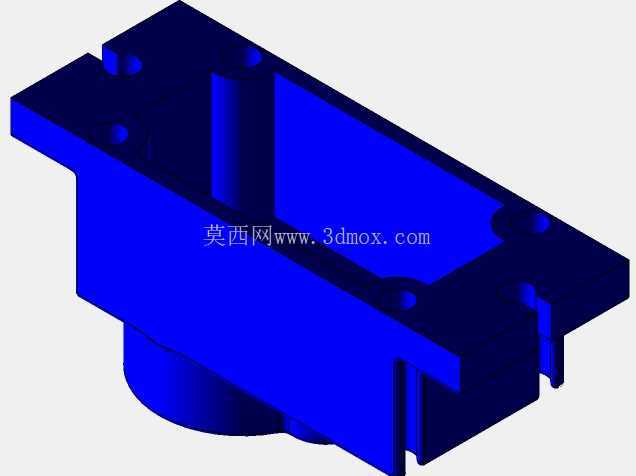

　　在实际应用场景中，这类轻载机械臂既可以作为职业院校机械专业的教学演示模型，帮助学生理解多自由度串联机构的运动学原理、连杆传动的力传递逻辑，也可以搭配小型舵机、步进电机改装成桌面级搬运机械手，完成流水线末端的小型零件分拣、工位间的工件转运、3D打印成品的取件等轻载作业任务，单关节的负载能力不超过500g，完全满足桌面级作业的负载要求。从设计思路来看，整个臂体的结构件全部采用模块化拆分设计，大臂、小臂、底座、夹爪的连接位置都采用标准销轴配合快拆卡扣，不需要专用工具就能完成不同长度臂段的更换，使用者可以根据自身的作业半径需求更换不同尺寸的臂段，调整整机的工作覆盖范围；臂体内部预留了充足的走线空间，驱动线缆、气管都可以从连杆内部的空腔穿过，不会出现运动过程中线缆剐蹭外部结构的问题；所有铰接位置都预留了润滑脂注油孔，日常维护时不需要完全拆解结构就能完成关节润滑，长期运行的维护成本极低。

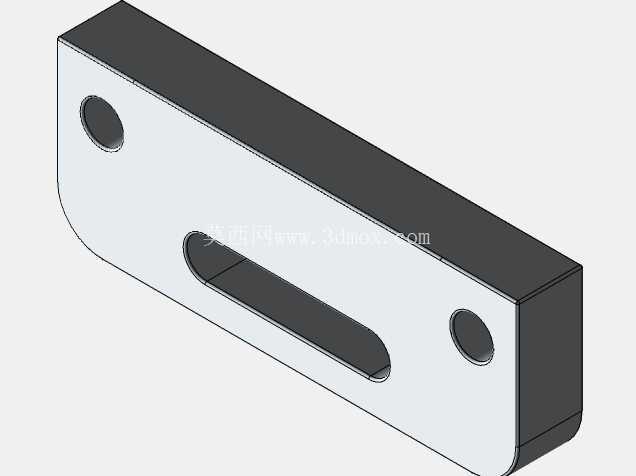

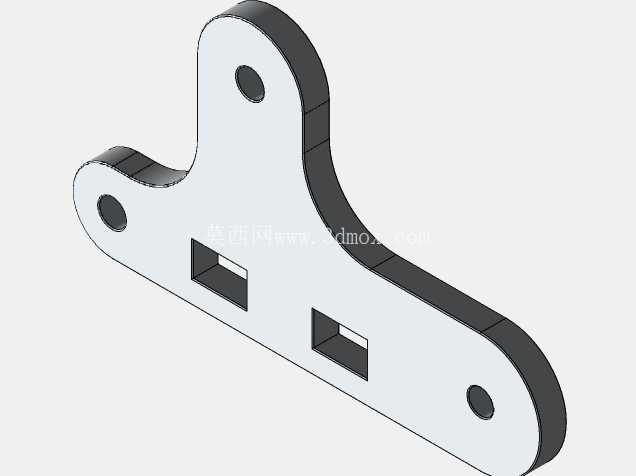

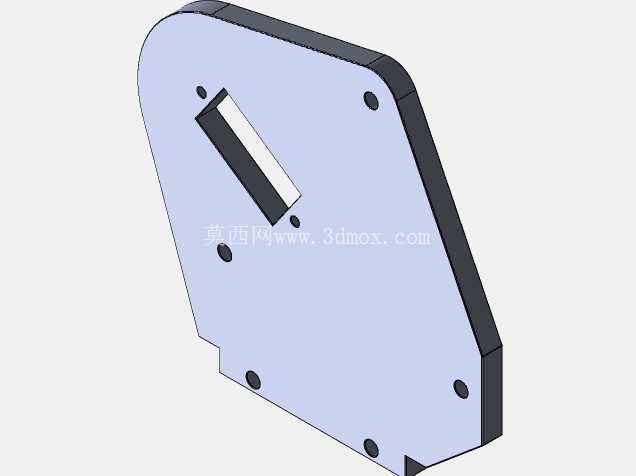

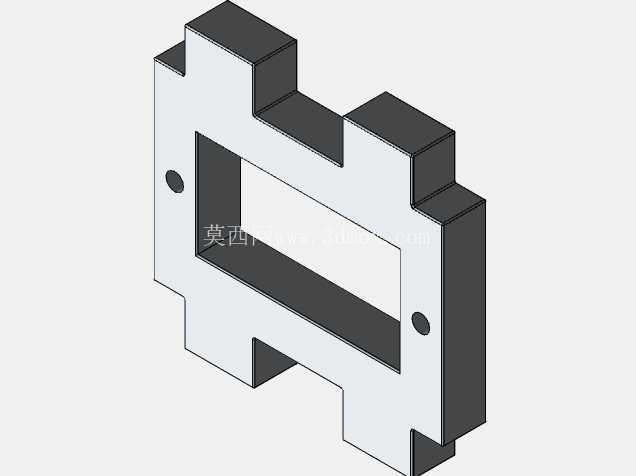

　　不同于工业级重载机械臂的复杂密封结构、高强度铸钢件设计，这款机械臂的结构件大多采用板材拼接形式，加工难度低，普通的数控铣削、3D打印工艺都能完成零件加工，非常适合个人爱好者、教学场景快速打样验证，各个关节的限位位置都设置了硬限位块，即使控制程序出现错误，臂体运动到极限位置也会被机械结构挡住，不会出现关节脱位、结构损坏的问题，安全冗余度完全满足教学场景的使用要求。在尺寸参数的匹配上，整机完全伸展后的最大作业半径为420mm，折叠后的最小收纳尺寸为220mm×160mm×280mm，不占用过多的桌面存储空间，夹爪末端的重复定位精度可以控制在1mm以内，满足轻载搬运、教学演示的精度要求，不需要额外加装高精度编码器就能实现稳定的位置控制。
