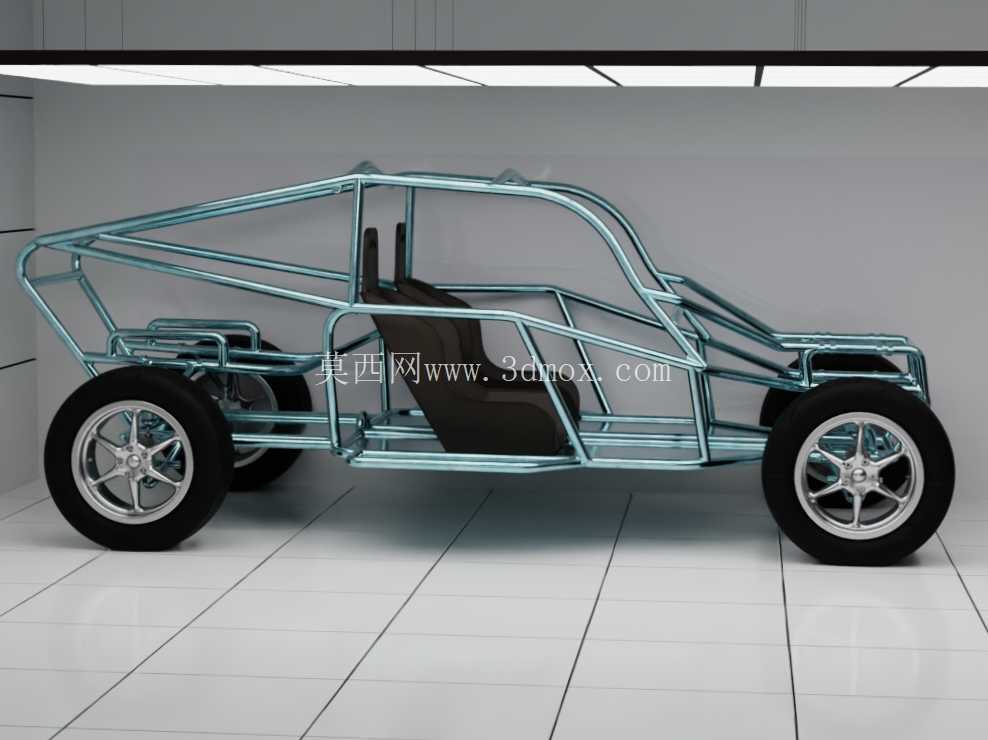

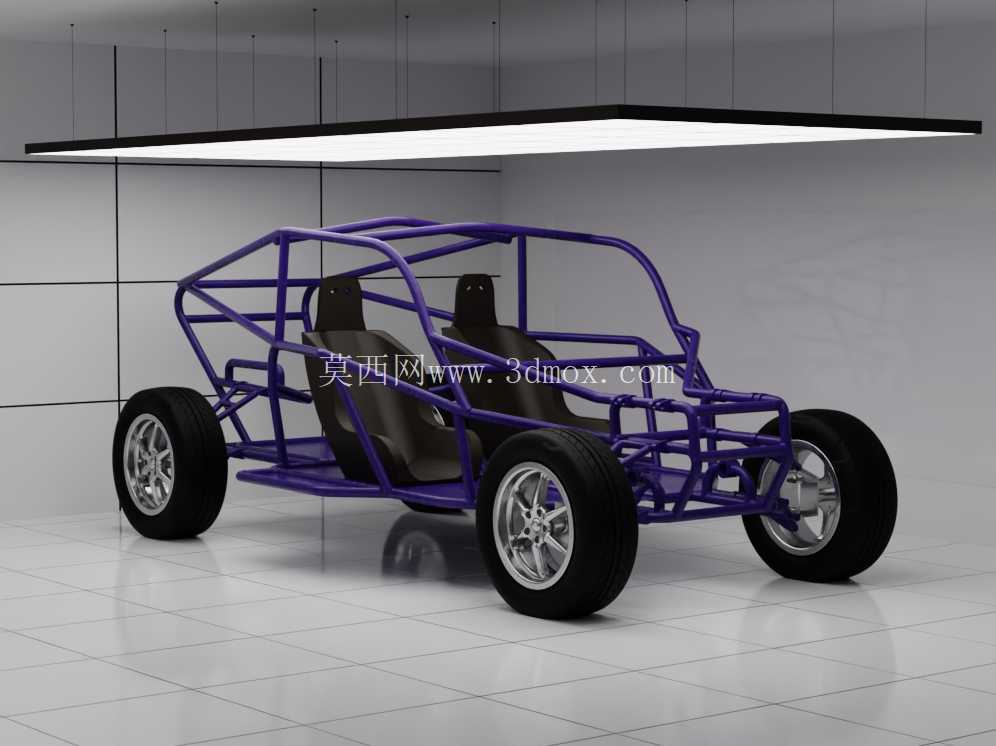

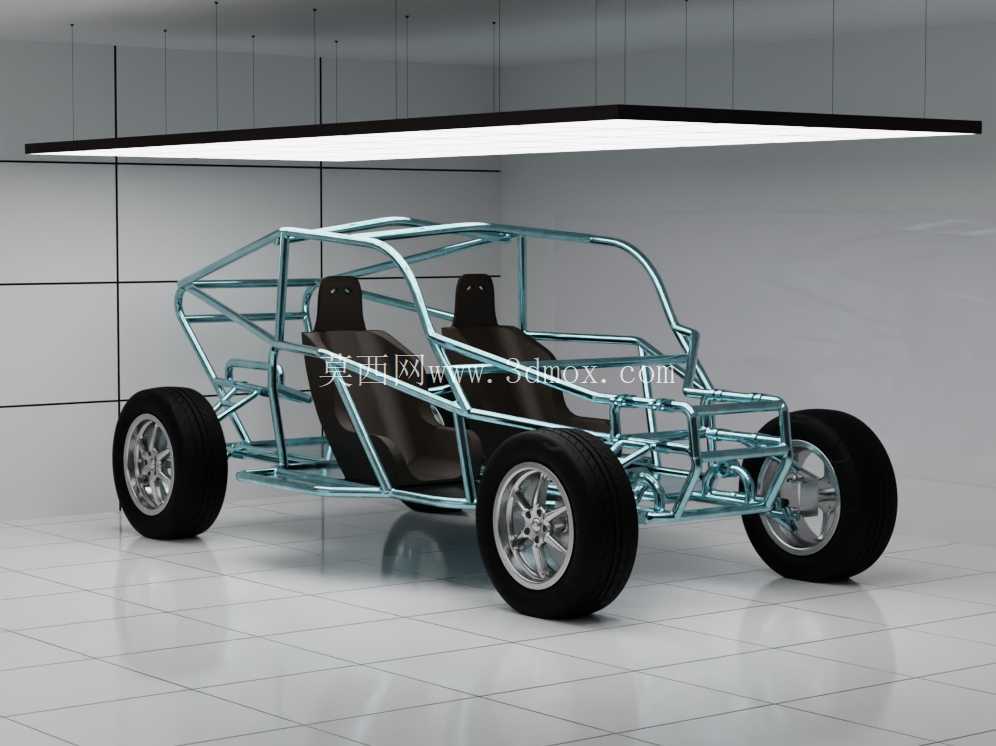

钢管桁架式越野巴吉车车架底盘结构

这套钢管空间桁架式越野底盘，是面向非铺装路面高速穿越、荒漠戈壁竞速、户外复杂地形作业场景开发的开放式越野车辆承载基体，整体采用后置后驱巴吉车的经典布局逻辑，没有采用传统承载式车身的冲压焊接封闭舱体结构，全部主承力构件由冷拔无缝合金钢管弯制、拼焊形成连续闭合的空间笼式框架，从结构根源上兼顾极端冲击工况下的抗扭刚度、碰撞溃缩吸能能力与整车自重控制需求。

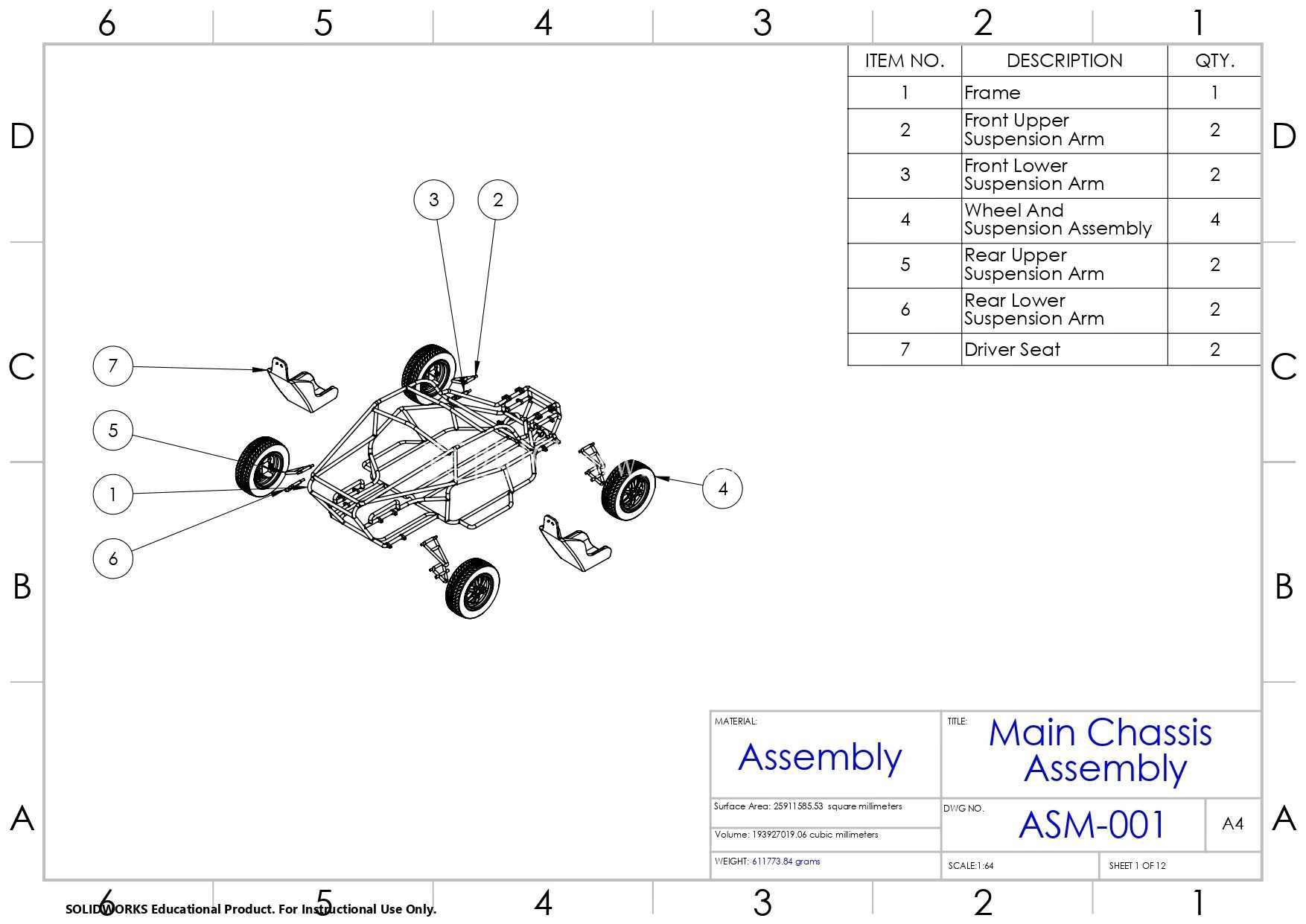

从实际落地使用的维度看，这类底盘常被改装为沙漠勘探通勤车、野外地质作业代步车、山地救援运载平台，也可作为越野赛事的改装基底使用。框架最前端预留了独立双叉臂悬架的安装铰点，上下摆臂的连接支座、转向机固定位、减震器塔顶的安装面都在桁架杆件交汇的节点位置做了局部加强，避免越野飞跳落地时单点应力集中撕裂管材；前舱区域留出了散热模块、制动总泵、转向油路的布置空间，前防撞横梁向外探出，在正面撞击障碍物时首先通过前伸管段的塑性变形吸收冲击能量，不会直接把冲击力传导到乘员舱区域。

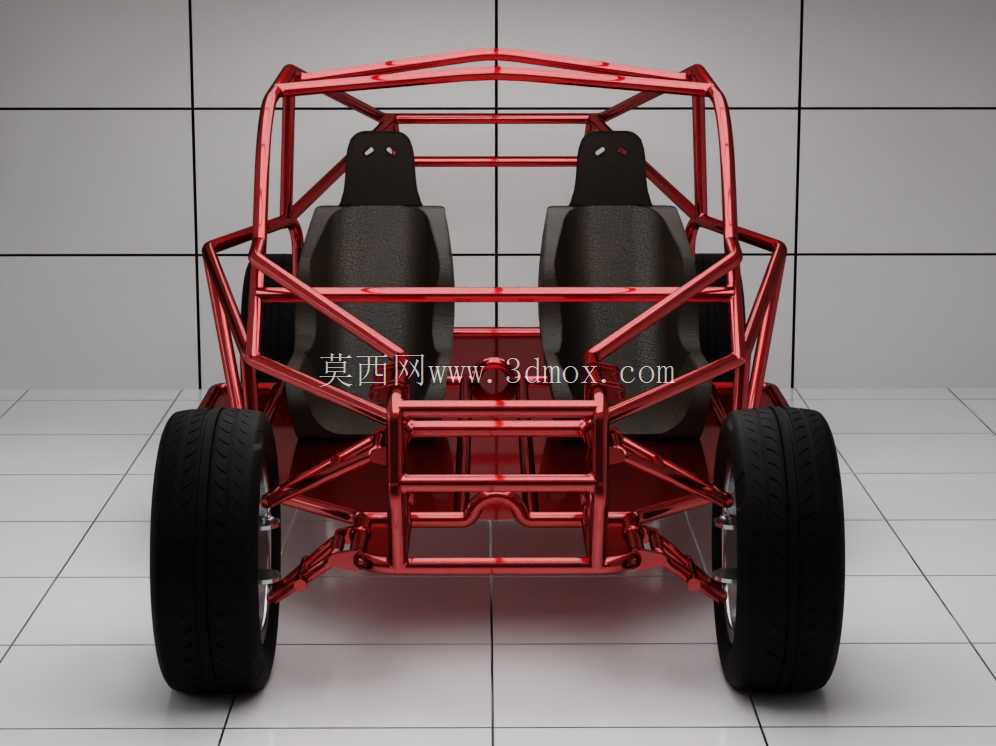

中部乘员舱的桁架轮廓完全按照双座坐姿的人机边界搭建，两侧车门位置的管梁形成连续的侧防侵入环，车顶横向管梁、A柱斜撑、B柱竖向支撑共同构成翻滚保护结构，即便车辆在陡坡侧翻、整车倒扣时，笼架也能预留出足够的乘员生存空间，不会出现框架变形挤压驾乘人员的情况。舱内两个独立座椅的安装点位直接焊接在底盘下部的主纵梁上，座椅骨架、安全带固定锚点都和主承力桁架连为一体，急加速、急制动或者高速过弯时，座椅受力不会传递给薄弱的外覆盖件。踏板组、方向盘转向柱的安装支架在舱前防火墙位置预留了适配坐标，后续改装不同体型驾驶员的坐姿时，仅需调整支架垫片厚度即可完成适配，不需要改动主框架结构。

底盘后半段的桁架围绕动力总成布置，后置发动机、变速器的安装悬置支座固定在后部桁架的交叉节点上，大尺寸的后拖曳臂、长行程减震器的连接点沿后舱两侧管梁排布，后轮的跳动行程可以做到远大于常规城市SUV的水平，在沙丘、搓板路、岩石滩上行驶时，轮胎可以最大程度贴合起伏地面，持续保持抓地力。燃油箱的安装位被布置在乘员舱后方、动力总成前方的桁架围合区域内，四周的管梁可以形成天然防护，避免越野过程中碎石撞击、托底剐蹭损伤油箱。

整套框架的杆件走向没有多余的冗余装饰，每一段弯管的路径都顺着载荷传递方向延伸：从悬架铰点传入的冲击载荷，会通过多根分叉的斜向管梁快速分散到整个笼式结构，不会在某一根直梁上形成过大的弯曲应力。管线束的布置沿管梁内侧预留了走线空间，制动油管、发动机线束、冷却水管都可以通过管卡固定在桁架内侧，完全避开外部碎石飞溅的区域。底盘下部的最低处预留了传动半轴、排气系统的通过间隙，整车离地间隙的设定匹配大颗粒越野轮胎的跳动边界，跨过大尺寸石块、冲过陡坡坎时，底部主桁架不会直接发生刚性磕碰。

针对改装适配的需求，框架上各个外接附件的安装孔位都做了统一的坐标基准，前保险杠、外置灯组、侧踏、后防沙板、备胎支架都可以直接在对应预留节点上加装，不需要在主承力管材上现场打孔破坏结构完整性。整个桁架的焊接坡口在管件对接位置都做了相贯线裁切，管件拼接时贴合面积充足，焊后应力分布均匀，长期在高频颠簸工况下使用也不容易出现焊缝开裂的问题。
