金属板材参数化螺旋输送机叶片结构

　　在散料输送的工程场景里，螺旋输送机的叶片是直接决定物料推送效率、运行稳定性的核心接触部件，不同于整铸式螺旋结构，采用金属板材加工的分段螺旋叶片，在中小输送量、短距离输送工况下有着更突出的适配性，尤其适配粮食加工、建材粉料输送、小型化工颗粒转运、餐厨废弃物处理等场景的输送设备配套。这类叶片的实际用途，是通过随轴体的连续回转，将进入输送管槽内的散状物料沿轴向持续推送，过程中既要承受物料的摩擦磨损，也要规避物料卡滞、结拱的问题，同时还要兼顾不同物料特性下的推送角度适配。

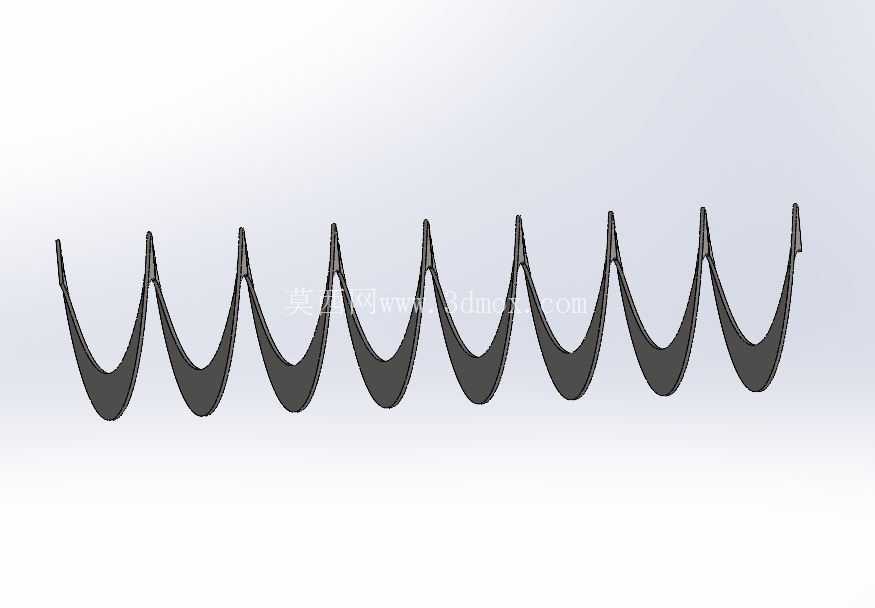

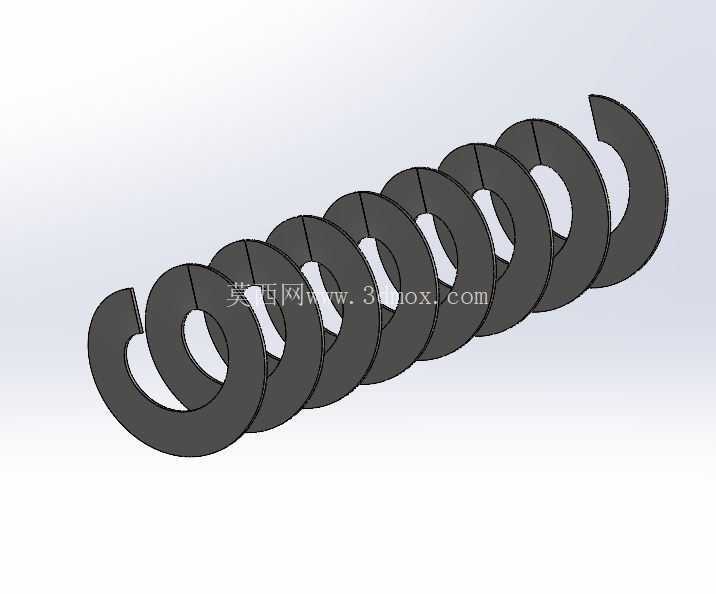

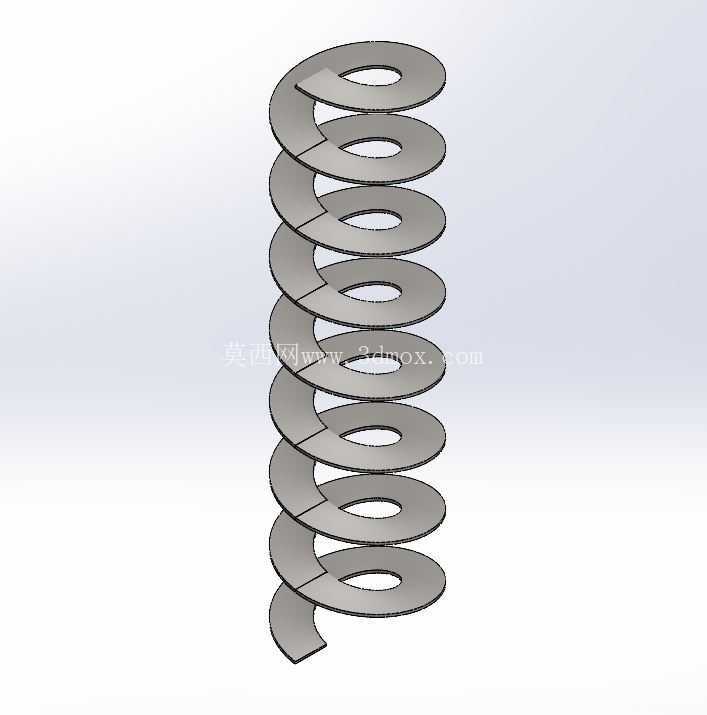

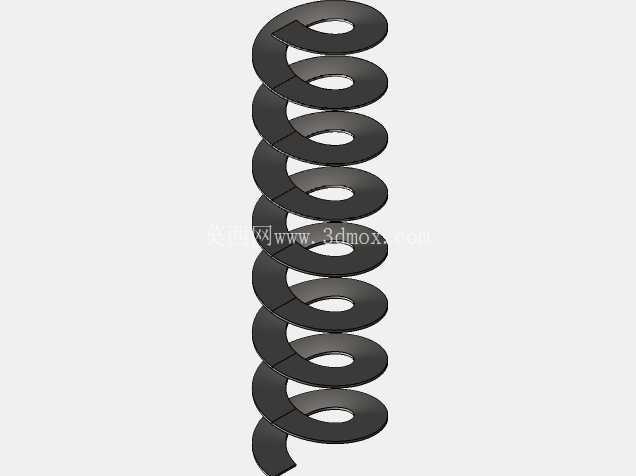

　　从功能特性来看，参数化设计的钣金螺旋叶片，可根据输送管径、输送倾角、物料安息角快速调整螺距、叶片外径、轴套内径、叶片厚度等核心参数，不需要重复从零开始绘制草图，调整参数后即可生成对应规格的叶片模型，大幅缩短不同规格输送设备的设计周期。设计思路上，这类叶片采用钣金建模逻辑构建，区别于实体拉伸切除的建模方式，完全匹配实际钣金下料、压型、焊接装配的加工工艺：先通过螺旋线生成叶片的展开轮廓基准，再结合钣金折弯、压型的工艺余量调整切口与搭接位置，每一段叶片的接缝位置都做了错位排布设计，避免多段叶片拼接后焊缝处于同一轴向截面，降低轴体转动时的动平衡偏差。

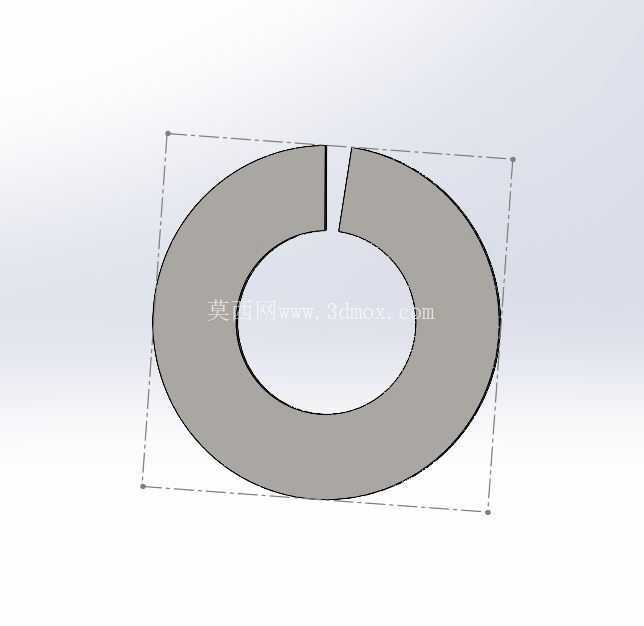

　　外形尺寸与安装边界方面，这类叶片的外径需与输送管槽内壁保留3-8mm的运行间隙，间隙过大会残留物料造成输送效率下降，间隙过小则容易因叶片加工变形、轴体挠度变化出现刮蹭管壁的问题；叶片内孔与输送芯轴采用焊接固定时，需保证叶片内孔与芯轴的同轴度公差控制在1mm以内，避免高速转动时出现径向跳动；螺距的选取则与输送物料的特性直接相关，对于流动性好的颗粒状物料，螺距可选取为叶片外径的0.8-1倍，对于易粘结的粉状物料，螺距需适当缩小至外径的0.6-0.7倍，同时增大叶片与轴线的倾角，减少物料粘附在叶片表面的概率。实际工程应用中，这类钣金螺旋叶片相比整根轧制的螺旋体，维修更换成本更低，当某一段叶片出现过度磨损时，可单独切割更换对应段的叶片，不需要整体更换芯轴总成，尤其适合输送磨琢性较强的砂石粉料、矿粉类物料的设备。建模过程中，参数化的关联设计可同步联动叶片的展开下料尺寸，当调整叶片外径、螺距、板厚参数时，对应的平板展开轮廓会同步更新，可直接导出下料图用于激光切割下料，省去了人工计算展开尺寸的环节，也能减少传统放样下料带来的尺寸误差。

　　安装时，多段叶片拼接在芯轴上后，需对叶片外缘做整体的同轴度校正，保证整根螺旋体转动时的外缘跳动量不超过2mm，避免运行过程中出现周期性的载荷波动，同时叶片的推送面需做打磨去毛刺处理，减少物料在叶片表面的挂附，对于输送食品级物料的场景，还可在参数调整阶段直接将叶片边缘的圆角参数同步调整，满足卫生级设计的要求。在倾斜输送的工况下，叶片的螺距还需结合输送倾角做动态调整，当输送倾角超过15度时，物料受重力影响会出现下滑趋势，此时需在参数化模型中适当缩小螺距，同时增加叶片的有效推送面宽度，抵消物料下滑带来的输送效率损失。
