车间物料转运滚筒输送线结构设计

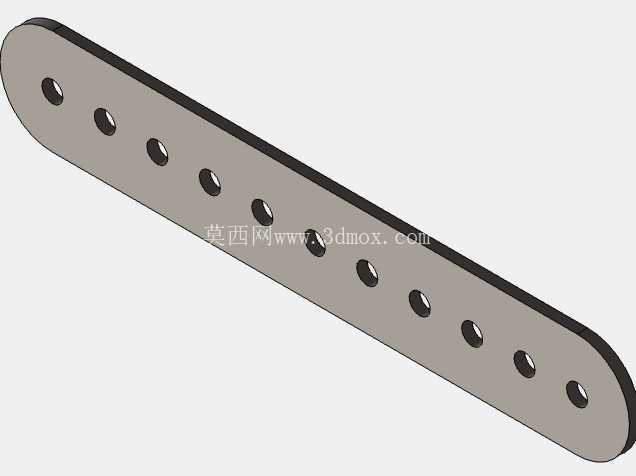

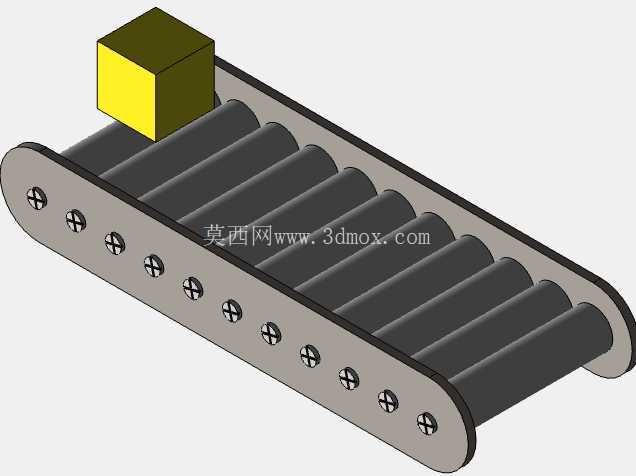

　　在离散制造车间的物流链路里，这类滚筒输送结构是衔接不同工序工位的核心载体，常见于机加工段的工件周转、装配线的工装托盘输送、包装段的成品转运环节，相比皮带输送，它更适配带硬质底面的工装、箱体、规则结构件的输送，能承受更大的单位面积载荷，也方便在辊道间隙加装顶升移栽、扫码检测、阻挡定位等机构，适配多工位分流、合流的自动化产线布局。从结构设计逻辑来看，这套输送单元采用平行排布的钢制滚筒作为承载面，滚筒两端通过带座轴承固定在两侧的C型槽钢机架上，机架侧面的安装孔采用等间距排布，既可以根据输送物的尺寸调整滚筒间距，也方便多段输送单元拼接延长，适配不同长度的产线布局需求。

　　滚筒的辊面采用直纹滚花处理，能够增大与输送物底面的摩擦力，避免输送过程中出现打滑偏移，尤其是输送表面带少量油污的机加工工件时，滚花辊面的防滑表现远优于光面滚筒。机架两端设计有连接法兰，拼接时只需通过螺栓将相邻单元的法兰对齐锁紧，就能保证输送面的平面度公差控制在合理范围内，不需要额外做现场焊接调整，大幅缩短产线安装调试的周期。在功能特性上，这套结构可以根据实际输送需求选择动力或无动力配置，无动力状态下可依靠人工推送或者输送面的微小倾斜实现工件滑移，适合短距离的工位间工件暂存与转运；如果配置动力，可在机架侧方安装驱动电机，通过多楔带或者链条带动所有滚筒同步转动，实现定速输送，输送速度可根据产线节拍调整，适配从0.1m/s到0.5m/s的常规输送速度区间。滚筒的承载能力按照单辊载荷计算，常规壁厚的滚筒单辊可承载50kg以内的工件，整线输送载荷可根据排布密度叠加，满足大部分中小型工业工件的输送需求。从安装边界来看，这套输送单元的机架高度可通过底部的可调脚杯进行调整，调节范围在±50mm，能够抵消车间地面的不平整，保证输送面的水平度；机架宽度根据输送物的最大外形尺寸预留单侧50mm的安全间隙，避免输送过程中工件与机架侧面发生剐蹭；滚筒的中心距按照输送物最小底面尺寸的1/3设置，保证输送过程中工件始终有至少三根滚筒支撑，不会出现卡滞或者翘头的情况。

　　在细节设计上，机架的端部做了圆弧倒角处理，避免操作人员在上下料过程中被尖锐边角划伤；滚筒两端的轴承采用密封式结构，能够阻挡车间内的粉尘、切削液进入轴承内部，延长维护周期；侧方机架预留了传感器安装槽，可直接安装光电开关、接近开关，实现工件到位检测、堵料报警等功能，不需要额外焊接安装支架。这类滚筒输送结构的优势还在于维护成本极低，单个滚筒出现磨损或者损坏时，只需要拆下两端的轴承固定卡簧，就能快速更换滚筒，不需要拆解整线结构，日常维护只需要定期给轴承加注润滑脂即可，相比其他输送形式，运维的人力成本和备件成本都更低。

　　在实际产线布局中，这类单元还可以与转弯滚筒段、顶升移载机构、升降台配合，组成复杂的物流输送网络，实现工件在不同楼层、不同工序之间的自动流转，不需要人工参与转运，能够大幅降低车间内的物流搬运人力投入，同时减少工件转运过程中的磕碰损伤，提升生产过程的流畅度。设计过程中需要重点关注机架的刚性，当输送线长度超过6米时，需要在机架中间加装支撑腿，避免长距离输送时机架出现中部下挠，导致滚筒转动卡滞；同时滚筒的同轴度公差需要控制在0.1mm以内，保证输送过程中工件不会出现走偏的情况，尤其是长距离输送时，同轴度误差累积会导致工件剐蹭机架侧面，影响输送稳定性。
