英特尔R200实感摄像头结构设计

在做智能交互终端的视觉模组选型配套时，最先要明确的就是这类实感摄像头的安装边界与结构适配性，这款R200实感摄像头的长条形一体化结构，刚好适配多数窄边框设备的内嵌安装需求，不需要额外做复杂的结构避让。从实际应用场景来看，这类深度感知摄像头常被集成在自助服务终端、工业视觉检测工位、体感交互设备、机器人导航避障模块中，区别于普通单目摄像头仅能采集平面色彩信息的特性，它可以同步输出深度数据与彩色画面，为空间定位、三维重建、手势识别等功能提供硬件支撑。

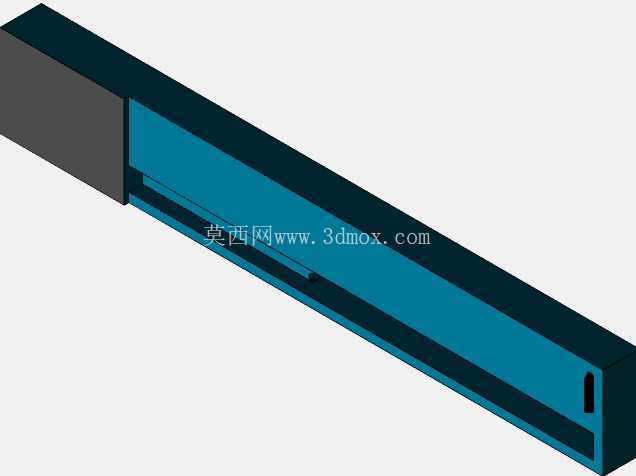

从结构设计思路上看，这款模组采用了长条状的一体化壳体设计，将深度成像模块、RGB镜头模组、红外发射组件全部整合在狭长的腔体内，壳体主体做了分段式的结构加强，侧边预留的定位凸台可以直接卡入设备预设的安装槽内，不需要额外设计复杂的固定支架，能有效降低整机的装配工时。壳体前端的镜头区域做了内凹的防护结构，避免安装或日常使用过程中镜头表面被剐蹭，尾部的出线槽做了圆角过渡处理，防止连接线弯折过度出现线芯断裂的问题。

实际使用中，这类摄像头的安装位置需要避开强红外干扰源，所以在结构设计时，壳体的红外发射端与接收端之间做了遮光隔断，避免内部光线串扰影响深度数据的精度。外形尺寸上，狭长的机身可以适配显示器上边框、自助终端操作面板上方、AGV小车前端等安装空间受限的位置，安装孔位采用了对称式布局，既可以正装也可以倒装，适配不同设备的走线方向。

从功能特性来看，这款实感摄像头可以实时输出场景的三维点云数据，在工业场景中可以用来做工件的尺寸快速检测、工位人员的入侵识别，在消费级场景中可以实现体感游戏控制、人脸三维建模、AR交互等功能。结构设计上充分考虑了不同安装场景的兼容性，壳体的边角做了小圆弧处理，避免安装时划伤操作人员，壳体表面采用哑光处理工艺，减少环境光反射对镜头成像的干扰。

在做配套结构设计时，需要注意摄像头的视场角范围，安装位置前方不能有遮挡物，所以这款模组的镜头端面比壳体安装面略微突出一点，刚好可以避开安装面板的边框遮挡，同时突出的高度控制在合理范围内，不会因为突出过多导致磕碰损坏。内部的电路板固定采用了多点定位柱设计，配合减震泡棉，可以降低设备运行过程中的振动对成像精度的影响，红外滤光片的安装槽做了密封结构，减少灰尘进入腔体内部附着在传感器表面。

很多工程师在选型这类视觉模组时，容易忽略安装后的视场遮挡问题，这款模组的结构设计提前考虑了这一点，将镜头组的位置设置在壳体靠近一端的位置，当安装在设备边框处时，只需要让镜头端伸出边框极小的距离就可以获得完整的视场，不需要为了避让视场做大尺寸的开孔，能有效保持设备外观的整体性。另外壳体的材质选用了具备一定电磁屏蔽能力的材料，可以减少设备内部其他电路模块对摄像头信号传输的干扰，保证数据传输的稳定性。
