手机振动马达主轴自动压入装配设备

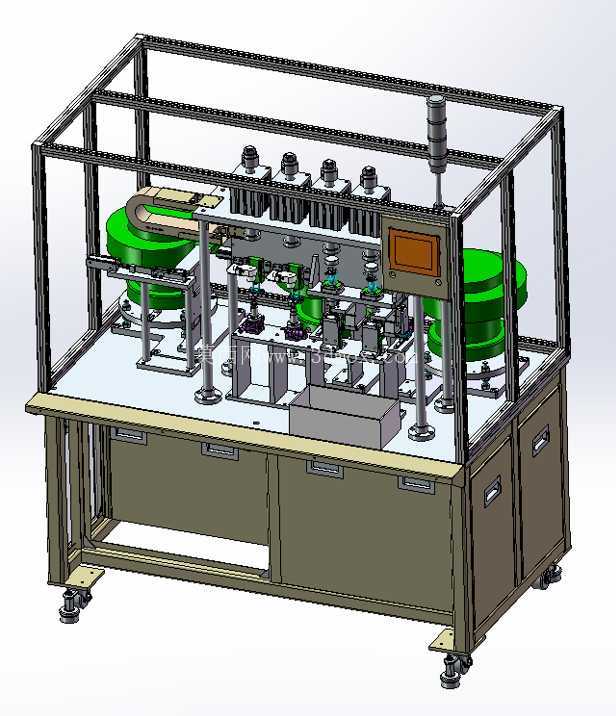

　　在消费电子精密组装产线中，微型振动马达的主轴压装是决定马达成品偏心振动精度、运行寿命的核心工序，这款压入式装配设备正是针对该工序的高精度作业需求开发，适配手机内置扁平振动马达、柱状振动马达的主轴与转子组件的过盈压合作业，可直接嵌入手机零部件组装线的前段工序段，替代传统单工位手动压装或半自动压接的作业模式。设备整体采用铝型材搭建安全防护外框，底部配置可调式支撑脚轮与固定脚杯，整机安装边界控制在长1800mm、宽1200mm、高1700mm范围内，可适配多数电子组装车间的标准线体接驳高度，工作台面离地高度设置为850mm，符合人工补料、异常排查的人体工学操作高度，下部柜体预留电气元件安装空间与工具收纳仓位，台面上方的防护框架采用透明亚克力板封闭，仅预留上下料接驳口，既可以避免压装过程中细小零件飞溅造成安全隐患，也能阻隔车间浮尘进入精密压装工位影响装配精度。

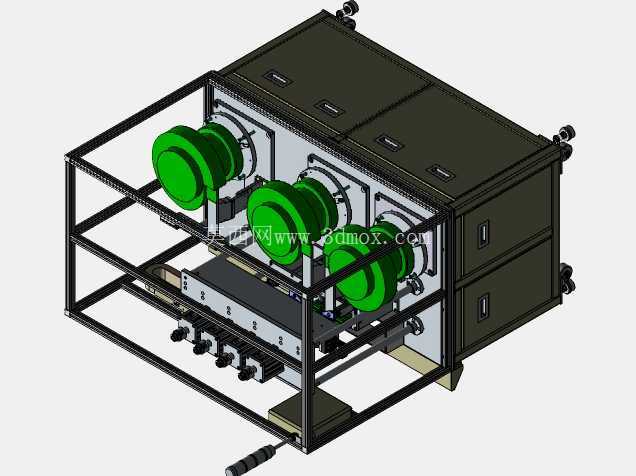

　　设备配置双振动盘上料机构，分别完成马达壳体、主轴工件的自动排序送料，通过直振送料轨道将工件输送至定位工位，中间设置多工位回转式载具，依次完成壳体定位、主轴预插、压装力检测、成品出料的工序流转，压装单元采用伺服电缸作为压装动力源，压装行程精度控制在0.02mm以内，可实时采集压装过程的压力位移曲线，自动筛选压装深度不足、压装力超差的不良品，避免不合格品流入下一道工序。设计过程中重点考虑了微型工件的定位容错性，载具定位槽采用可快换结构，针对不同规格的4s系列、后续迭代型号的手机振动马达，仅需更换定位载具与调整振动盘送料轨道宽度，即可在30分钟内完成机型切换，适配多品种小批量的柔性生产需求。

　　压装工位上方配置独立的压力传感模块，压装力阈值可根据不同过盈量的主轴配合要求灵活设置，当压装过程中出现工件卡滞、主轴歪斜的情况，设备会自动触发停机保护并在触控屏上显示异常工位代码，方便运维人员快速排查故障。设备的走线全部采用拖链内置排布，避免回转工位运转过程中出现线缆缠绕磨损的问题，气源处理单元安装在设备侧方易操作位置，可实时调节送料机构的吹气压力，避免气压过大造成微型工件表面磕碰损伤。在实际产线应用中，该设备可实现单班8小时连续作业，压装良品率稳定在99.5%以上，相比传统人工借助小型压力机的压装模式，作业效率提升3倍以上，同时避免了人工操作过程中压装力度不一致、主轴压偏导致的马达运转异音、振动量超差等质量问题。

　　设备的触控操作屏安装在防护框架前方的可旋转支架上，操作人员可根据站立位置调整屏幕角度，参数设置界面简化为压装深度、压装速度、保压时间三个核心参数，降低一线操作人员的学习成本，设备两侧预留扩展接口，可后续对接自动下料输送带、成品视觉检测工位，实现全工序无人化组装作业。机架底部的脚轮配置刹车结构，设备移位时可收起脚杯通过脚轮推移，定位后放下脚杯调平设备，保证压装工位的水平度误差不超过0.1mm/m，避免因设备倾斜导致压装同轴度偏差。送料轨道末端设置工件到位检测传感器，当出现缺料、卡料情况时设备会自动暂停并发出提示，避免空工位压装造成设备损坏。
