嵌入式带外壳七段数显电压表结构设计

在工业控制、低压配电、实验测试台、小型电子设备的电压监测场景中，嵌入式数显电压表是最常见的状态反馈元件，这类表头不需要复杂的外部交互，只需要稳定卡在设备面板预留开孔内，实时将被测回路的电压值通过七段数码管直观呈现给操作人员，省去外接指针表头的校准麻烦，也能适配紧凑的设备内部安装空间。本次设计的带外壳七段电压表，核心围绕嵌入式安装的实际使用需求做结构适配，没有做多余的装饰性结构，所有外形特征都服务于安装、显示、防护三个核心功能。

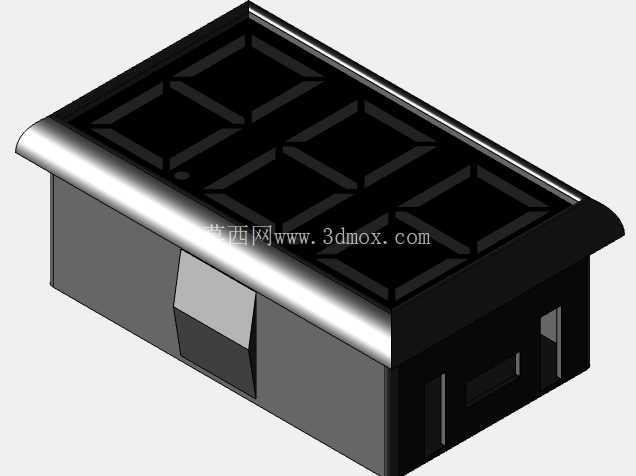

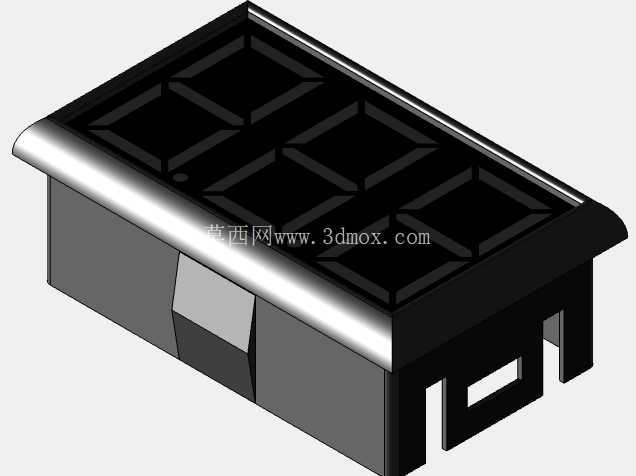

从实际安装边界来看，这款表头采用面板卡装式结构，前端带有一圈突出的金属质感压边，压边宽度刚好覆盖面板开孔的边缘公差，安装时只需要将表头主体从面板正面推入预先开好的矩形开孔，依靠外壳侧面的弹性卡扣就能牢牢卡在面板上，不需要额外打螺丝固定，适配1.5-3mm厚度的常见设备面板，不管是冷轧钢板喷塑的工控柜面板，还是ABS材质的小型设备塑料外壳，都能实现无晃动的固定效果。外壳主体采用矩形盒式结构，边角做了小圆弧过渡，避免安装时刮伤操作人员手部，也能减少塑料注塑成型时的应力集中问题，外壳内部预留了足够的空腔，用来容纳数码管驱动电路板、接线端子等核心部件，虽然本次模型仅呈现外壳结构，但内部空腔的尺寸完全按照常规七段电压表的电路板布局做了预留，内壁设置了两个定位筋条，装配电路板时可以直接顺着筋条推入，不需要额外做定位治具，能有效提升装配效率。

显示区域的设计完全匹配七段数码管的显示视角，前端显示窗做了下沉式设计，数码管安装位置距离显示窗表面有2mm的下沉距离，既可以避免外部硬物直接刮蹭数码管表面，也能减少环境光在显示窗表面的反光，让操作人员在不同角度都能清晰读取数值。显示窗下方预留了一个小型的标识区域，可以用来粘贴电压量程、精度等级的标识标签，方便后期运维人员快速识别表头参数。外壳的后端设置了两个对称的接线让位槽，接线端子可以直接从让位槽处引出，不需要在外壳上额外开复杂的过孔，让位槽的尺寸刚好适配常规的2.54mm间距接插件，接线完成后导线不会和外壳边缘发生摩擦，避免长期使用后导线绝缘层破损引发短路问题。

从设计思路上来说，这款外壳没有追求复杂的曲面造型，所有结构都采用直壁加小倒角的设计，一方面是降低注塑模具的加工难度，模具不需要做复杂的抽芯结构，能有效降低量产时的模具成本，另一方面直壁结构的外壳强度更高，在卡装到面板上时，侧壁受力均匀，不会出现局部变形导致的卡扣脱落问题。外壳的壁厚设计均匀，保持在2mm的常规塑料件壁厚，既不会因为壁厚过薄导致外壳强度不足，也不会因为壁厚过厚产生注塑缩痕，影响外观质量。前端压边采用和主体不同的表面处理效果，模拟金属拉丝质感，和黑色的主体外壳形成视觉区分，安装在设备面板上时能和周围的按钮、指示灯形成协调的视觉效果，不会显得突兀。

在实际应用中，这类带外壳的七段电压表可以直接替换同尺寸的老旧指针表头，不需要重新修改面板开孔尺寸，替换成本极低，外壳的防护等级可以达到IP40，能够阻挡日常环境中的灰尘进入表头内部，适配车间、实验室、设备机柜等多数常规使用场景，不需要额外做防尘防护。外壳的整体尺寸控制在紧凑范围内，不会占用过多的设备内部空间，对于内部空间紧张的小型电子设备、便携测试仪器来说，这种紧凑结构的表头适配性更强，不需要为了容纳表头额外加大设备的整体体积。
