侧轴输出高扭矩直流齿轮减速电机结构

做小型自动化设备结构选型的时候，这类侧轴输出的高扭矩直流齿轮电机是绕不开的常用部件，很多刚入行的结构工程师容易只看标称扭矩参数，忽略安装边界和输出轴的载荷特性，最后装到设备上要么干涉要么轴承受力超限提前失效。先从实际应用场景说，这类电机最常出现在小型输送线的驱动端、智能仓储的小型分拣拨杆机构、家用自动设备的执行端、户外小型光伏跟踪装置的转动驱动，还有不少桌面级CNC的进给轴驱动也会选同结构的产品，核心原因就是它能在较低的供电电压下，通过内置的齿轮减速级把直流电机本身的高转速低扭矩特性，转换成设备执行端需要的低转速大扭矩输出，不用额外再外挂减速机构，能省掉不少安装空间。

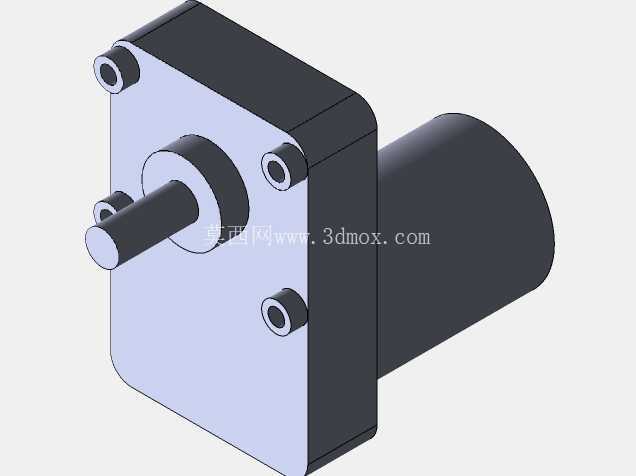

从结构设计思路来看，这个模型还原的是方形法兰安装的侧出轴结构，和常见的同轴输出减速电机不同，侧轴布局的齿轮箱内部是平行轴齿轮传动，第一级是和电机轴连接的小直径直齿轮，之后逐级啮合大直径齿轮完成减速，最后一级齿轮直接和输出轴过盈配合传递扭矩，这种平行轴布局的好处是输出轴的支撑跨距可以做的更大，能承受比同轴行星减速结构更大的径向载荷，很多需要直接装同步轮、链轮甚至小滚轮的场景，不用额外再加支撑轴承座，直接把传动件锁在输出轴上就能用，对紧凑空间的设备设计非常友好。

说下安装边界的细节，模型里还原的方形安装法兰上四个安装孔是呈对角分布的，孔位的中心距公差在实际加工里一般控制在±0.1mm以内，安装的时候要注意法兰面和设备安装板的贴合度，要是安装板平面度太差，强行锁螺丝会把齿轮箱的端盖拉变形，轻则导致内部齿轮啮合间隙变小转动卡滞，重则会把内部的齿轮轴顶偏，打齿失效。输出轴是单扁位结构，和传动件连接的时候不要用顶丝直接顶在光轴面上，必须对准扁位位置锁紧，不然大扭矩输出的时候很容易出现轴和传动件打滑的问题，不少新手踩过这个坑，设备跑了半个月突然出现动作不到位，拆下来才发现顶丝把光轴顶出凹痕，传动件空转。

再讲功能特性的实际表现，这类直齿轮减速结构的传动效率比蜗轮蜗杆结构高不少，同等输入功率下能输出更大的扭矩，而且反向自锁的特性很弱，要是设备需要手动盘车调整位置的场景，不用额外加离合机构就能直接转动输出轴调整，当然反过来如果是需要断电保持位置的场景，就得额外加抱闸或者自锁机构，不能靠齿轮箱本身的阻力锁止。齿轮箱的壳体是锌合金压铸的，模型里也还原了壳体的分型线位置，实际生产中这个壳体的轴承安装孔是一次装夹镗出来的，能保证各级齿轮轴的平行度，减少齿轮啮合的噪音和磨损，电机部分的外壳是拉伸钢壳，和齿轮箱端盖通过三颗螺丝锁紧，拆解维护的时候只要松开这几颗螺丝就能把电机转子部分抽出来，更换碳刷或者清理内部积碳很方便，适合需要长期维护的工业场景使用。

选型的时候还要注意，这类电机的输出轴径向载荷是有明确限制的，不要在输出轴端装直径太大的链轮或者齿轮，不然杠杆力会把输出轴的支撑轴承提前压坏，要是确实需要装大直径传动件，最好在传动件外侧再加一个支撑座，把径向载荷转移到设备机架上，能大幅延长电机的使用寿命。另外齿轮箱内部的润滑脂是低温阻尼特性的，低温环境下使用的时候刚上电会有短暂的电流偏大现象，跑合几分钟之后就会恢复正常，设计供电电路的时候要把这个启动峰值电流考虑进去，不要直接按额定电流选保险丝和驱动管，不然低温启动的时候容易烧保险。
