Nema8双极20mm步进电机高精度三维数模

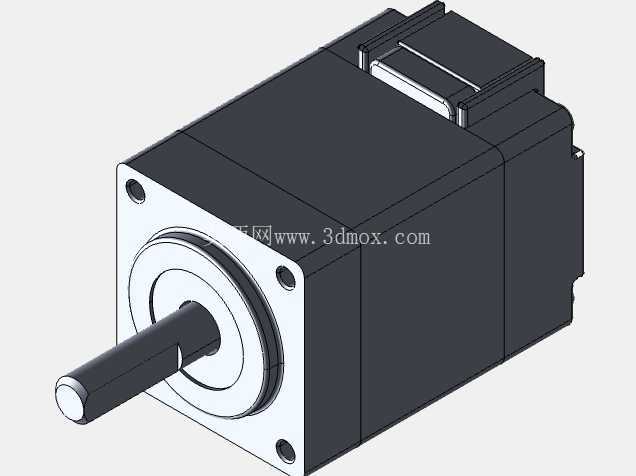

做小型精密传动结构设计的工程师，大多绕不开Nema规格的步进电机选型，这款20mm机身尺寸的双极步进电机，刚好卡在微型设备动力单元的尺寸敏感区间里，很多桌面级小型自动化模组、精密光学调整架、微型3D打印挤出机构、小型医疗采样设备的进给单元，都会优先考虑这个尺寸段的动力部件。从实际建模还原的角度看，这个数模把电机的安装边界做的非常精准，机身截面是标准20×20mm方形结构，四个安装孔的孔位完全对齐Nema8的通用安装规范，不管是做铝型材安装支架的适配，还是做一体化结构件的电机安装位设计，都可以直接把数模导入装配体做干涉检查，不用反复核对二维样本的尺寸公差。

这款电机是双极绕组结构，200步/转的步距角配置，也就是常规的1.8度整步步距，不管是做整步驱动还是细分驱动，都能匹配市面上绝大多数的小型步进驱动板，在0.6A相电流、3.9V的供电参数下，输出的扭矩刚好能带动小型负载做精准定位，不会因为扭矩冗余造成机身尺寸浪费，也不会因为扭矩不足出现低速丢步的问题。做结构设计的时候，最容易踩的坑就是忽略电机出线端的空间预留，还有输出轴的轴径、轴长尺寸，这个数模把输出轴的台阶尺寸、轴端的D型切削位都做了1:1还原，连电机尾部的出线方向、线径的预留空间都做了写实建模，在做装配校验的时候，可以直接模拟电机的安装姿态，提前算好走线空间，避免实际装配的时候出现线体挤压、和周边结构件干涉的问题。

从应用场景的适配性来说，这个尺寸的步进电机刚好填补了更小尺寸的微型电机和常规Nema11、Nema17电机之间的尺寸空白，很多对安装空间有严格限制的小型设备，比如桌面级的点胶机Z轴驱动、小型云台的姿态调整机构、精密阀门的开度控制结构，都需要这种小截面、长度30mm的短机身电机，既不会占用过多的设备内部空间，又能提供足够的定位精度。在做整机结构布局的时候，把这个数模导入之后，可以直接围绕电机的安装面做周边结构的设计，比如同步带轮的安装位、电机固定座的壁厚设计、减震垫的预留槽位，都能直接参照数模的尺寸做细化，不用反复去翻厂家的样本手册核对每个尺寸细节。

设计这类小型电机的安装结构时，还要考虑安装公差的预留，数模里给出的安装孔位是标准的通孔尺寸，实际做结构设计的时候，可以根据安装方式的不同，把安装孔做成稍大的避让孔，方便安装的时候调整电机的同轴度，尤其是带同步轮传动的结构，稍微调整电机的安装位置就能张紧同步带，不用额外做张紧机构，能进一步压缩整体结构的尺寸。另外电机的机身表面是光滑的金属圆柱？不对，Nema8是方形机身，四个角有小的倒角，数模里也还原了这个倒角细节，在做抱紧式安装座的时候，可以直接参照这个倒角尺寸做抱紧块的内轮廓，保证安装的时候接触面贴合均匀，不会因为轮廓不匹配出现安装应力，影响电机的运行平稳性。

很多工程师在做小型设备选型的时候，容易只关注电机的电气参数，忽略机械安装的尺寸边界，比如电机输出轴的伸出长度，如果设计的时候没算准，联轴器或者带轮装上去之后会顶到电机的端盖，或者轴伸太短没法固定传动件，这个数模把轴伸的长度、台阶位置都做了精准还原，在选型阶段就能直接匹配对应的联轴器、带轮型号，提前确认传动件的安装空间。还有电机的总长度，30mm的机身长度加上输出轴、尾部出线的空间，在做超薄型设备设计的时候，这个尺寸直接决定了设备的整体厚度，用精准的数模做布局，能最大限度压缩设备的整体尺寸，不会因为尺寸估算错误导致后期改模。

从建模的细节来看，这个数模没有做多余的简化，电机端盖的固定螺丝位、机身的接缝、输出轴的端面细节都做了写实处理，在做产品渲染、装配动画制作的时候，也能直接使用，不用再额外补做细节特征。对于做非标小型自动化设备的工程师来说，这种精准的标准件数模能节省大量的建模时间，不用自己对着二维图纸一点点描尺寸，直接导入装配体就能用，而且所有的安装尺寸都和实物一致，不会出现数模和实物尺寸不符导致的装配问题。在做传动链设计的时候，还可以直接在数模上模拟电机的转动范围，检查运动过程中电机和周边结构件有没有动态干涉，尤其是做带摆动结构的设备时，电机本身如果随结构一起摆动，必须提前确认摆动过程中电机的机身、出线会不会碰到其他部件，用这个数模做运动仿真就能提前发现问题，避免后期加工装配的时候才发现干涉，造成零件报废。
