18BYC-48 5V微型步进电机结构设计

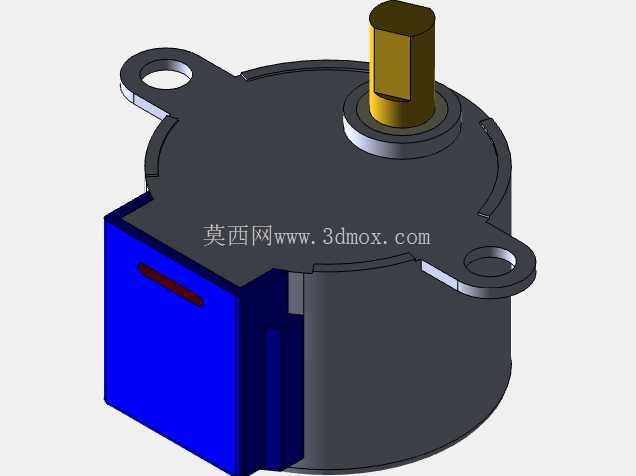

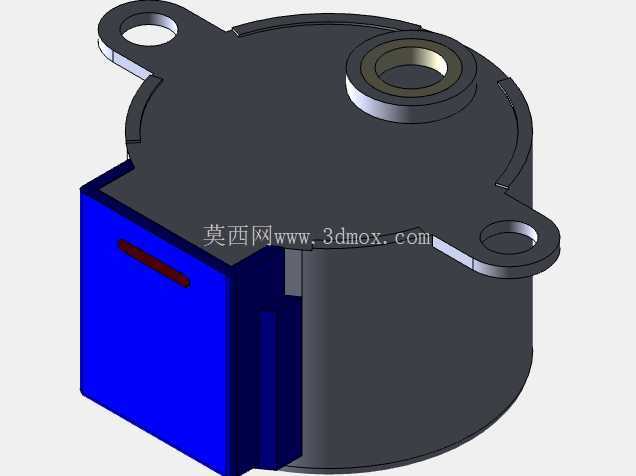

　　顶部输出轴采用D型切边结构，这种设计在小扭矩传动场景下能有效避免轴与传动轮、摆臂之间的周向打滑，不需要额外加工键槽，降低了配套传动件的加工成本，轴伸长度控制在适配常规小型同步轮、摆臂安装的尺寸区间，不会因为轴伸过长导致传动端悬臂过长产生径向跳动。两侧延伸的安装耳是这类微型电机的典型安装结构，耳片上的通孔为光孔设计，适配M2或者M2.5规格的安装螺丝，两个安装孔的中心距经过标准化适配，能直接匹配市面上常规的微型电机安装支架，不需要额外做安装位的定制加工，安装耳与主体壳体为一体化结构，保证安装后的结构强度，避免长期运行中安装位断裂导致的电机移位。在小型自动化执行机构的选型与结构适配场景中，这类5V供电的微型步进电机是小扭矩精密位移场景的常用元件，常见于智能阀门开度调节、小型云台角度控制、消费电子精密传动模组、3D打印机送料辅助机构、小型智能门锁锁舌驱动这类对安装空间有严格限制、对步进精度有基础要求的工况中。不同于大功率工业步进电机的厚重结构，这款电机的整体结构围绕微型化场景做了针对性的布局优化，主体采用圆柱型壳体设计，侧置的蓝色端盖区域集成了驱动接线与基础控制电路的容纳空间，省去了外部额外搭配驱动板的安装空间，能直接适配紧凑的设备内腔布局。

　　从结构设计的逻辑来看，这款电机的壳体采用薄壁结构设计，在保证内部定子、转子容纳空间的前提下尽可能压缩整体外径，圆柱主体的直径控制在28mm区间，整体高度不含输出轴的部分控制在20mm以内，侧置的驱动部分突出主体的尺寸控制在10mm以内，整体安装边界非常规整，在做设备内腔布局的时候可以直接按照矩形包络预留安装空间，不需要为异形结构预留多余的避让空间。在实际功能特性上，5V的供电电压可以直接兼容常规的USB供电、单片机控制板的IO口供电场景，不需要额外搭配升压模块，降低了小型设备的电源设计复杂度，步进角度适配常规的小型精密传动需求，在空载状态下可以实现精准的角度步进控制，搭配简单的脉冲发生电路就能实现正反转、定角度转动的控制逻辑，足够应对小负载的位移驱动需求。设计过程中需要重点关注输出轴的径向跳动公差，因为微型传动场景下传动件的尺寸本身很小，如果轴的径向跳动过大会直接导致传动卡顿、噪音过大的问题，所以轴与上端盖轴承的配合公差选用过渡配合，既保证装配的便利性，又能控制径向跳动量在合理区间。两侧安装耳的平面度也需要做公差约束，保证电机安装后与安装面完全贴合，避免锁紧螺丝后电机壳体产生形变，导致内部转子与定子摩擦，出现运行卡顿、电流过大的问题。侧置的驱动部分与主体壳体的连接位置做了止口定位，保证装配的时候驱动板与定子绕组的引脚对位准确，不会出现装配错位导致的引脚虚接、驱动板歪斜的问题。

　　在实际选型适配的时候，需要注意这款电机的输出扭矩区间，它仅适合驱动100g·cm以内的负载，不能用于大负载的传动场景，否则会出现失步、堵转的问题，长期堵转还会导致驱动电路过热损坏。安装的时候螺丝锁紧扭矩不能过大，因为安装耳为薄壁结构，过大的锁紧力会导致耳片断裂或者壳体变形，影响内部转子的正常转动。接线部分需要注意供电正负极与脉冲控制引脚的定义，避免接反导致驱动芯片烧毁。这类微型步进电机的结构设计核心是在极小的空间内整合电机本体与基础驱动电路，同时保证安装接口的标准化，让结构设计人员在做小型设备开发的时候可以直接选型套用，不需要重新设计电机的安装结构与驱动适配电路，大幅缩短小型智能硬件、小型自动化执行机构的开发周期。

　　在三维建模过程中，对这类标准件的建模需要重点还原安装孔位、输出轴尺寸、整体包络尺寸这些与装配相关的关键参数，对于内部的绕组、转子细节可以做适当简化，因为在设备整体装配中，这些内部结构不会参与干涉检查，还原外部安装与配合尺寸就可以满足装配设计的需求，同时也能降低整体装配模型的文件大小，提升大装配体的打开与运行流畅度。建模的时候还要注意还原D型轴的切边方向与安装耳的相对位置，因为部分传动场景中需要根据切边方向来确定初始安装角度，如果这个相对位置建模错误，会导致实际装配的时候传动件的初始位置与设计预期不符，需要反复调整安装角度，影响装配效率。
