电路板SMT零件组装用SMD拾取放置CNC机构

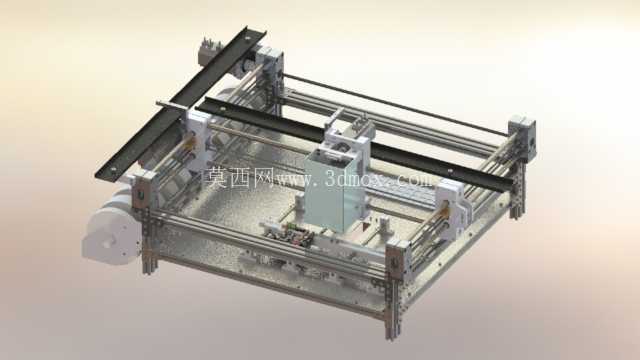

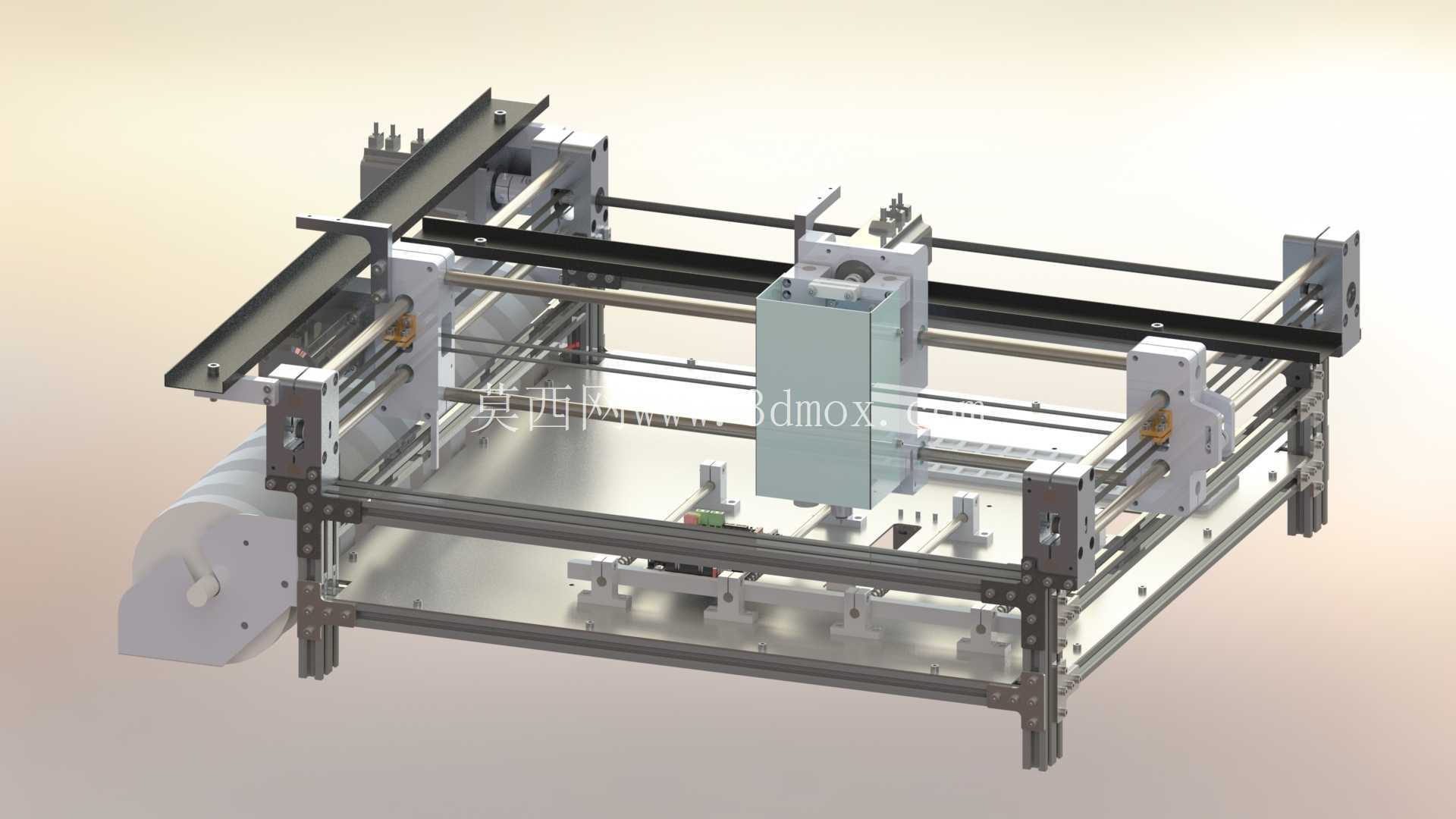

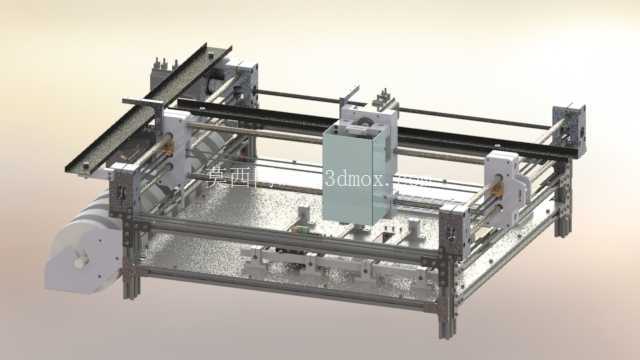

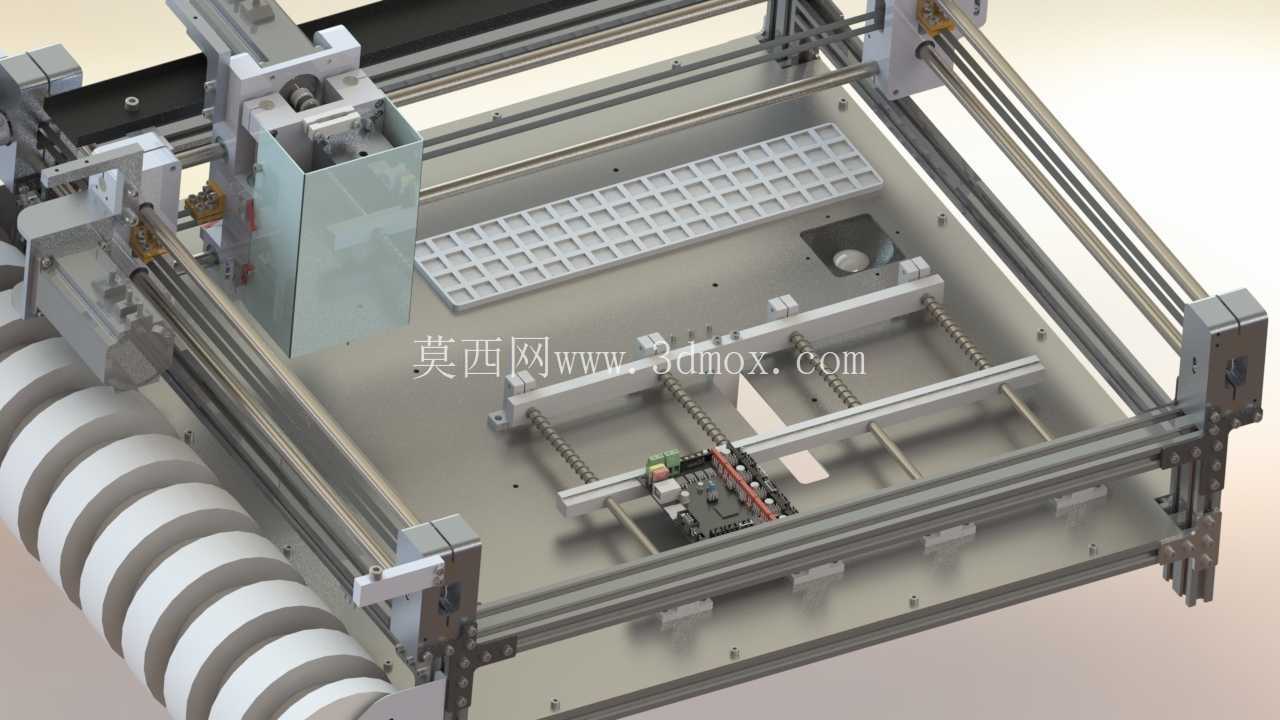

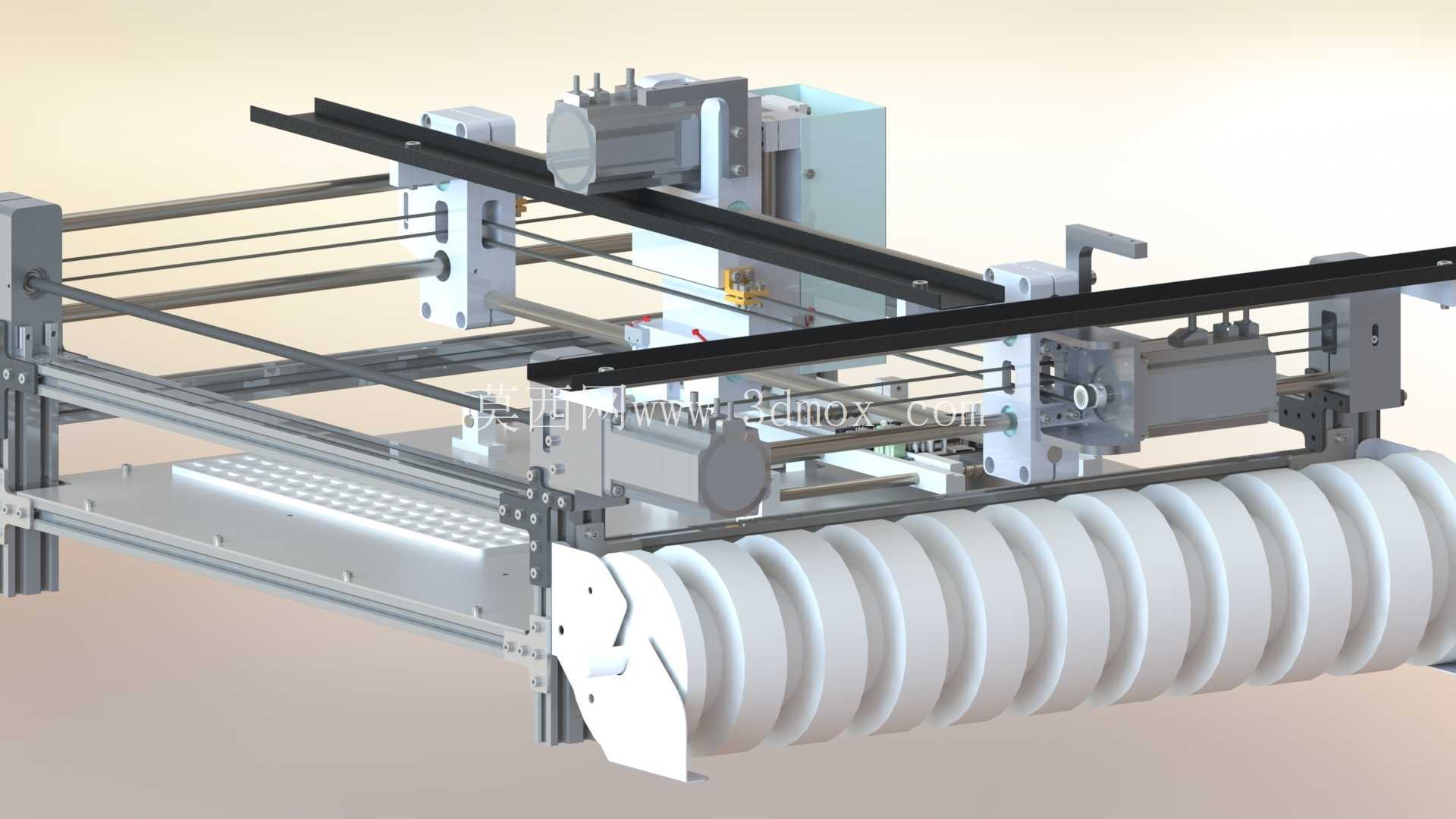

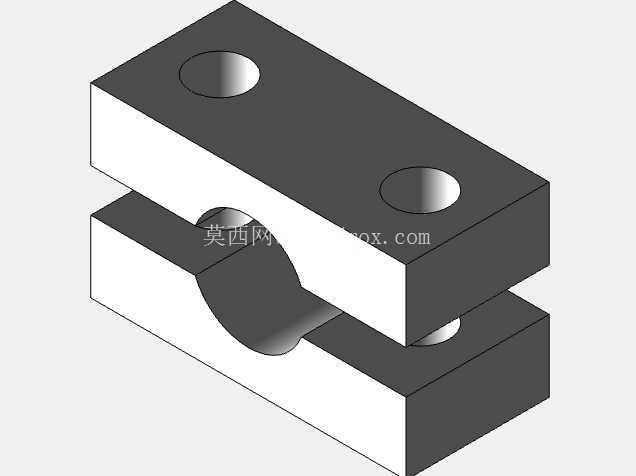

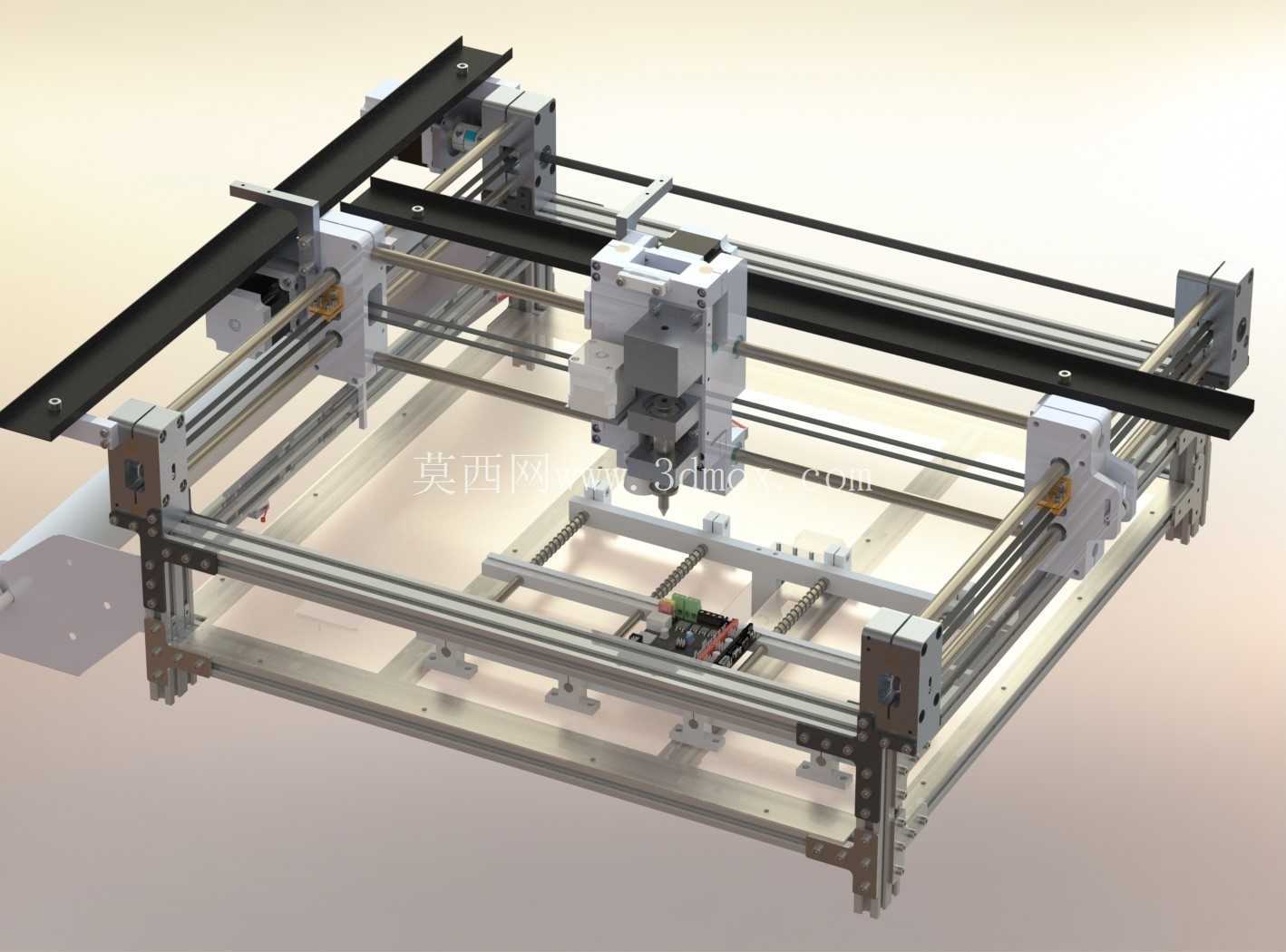

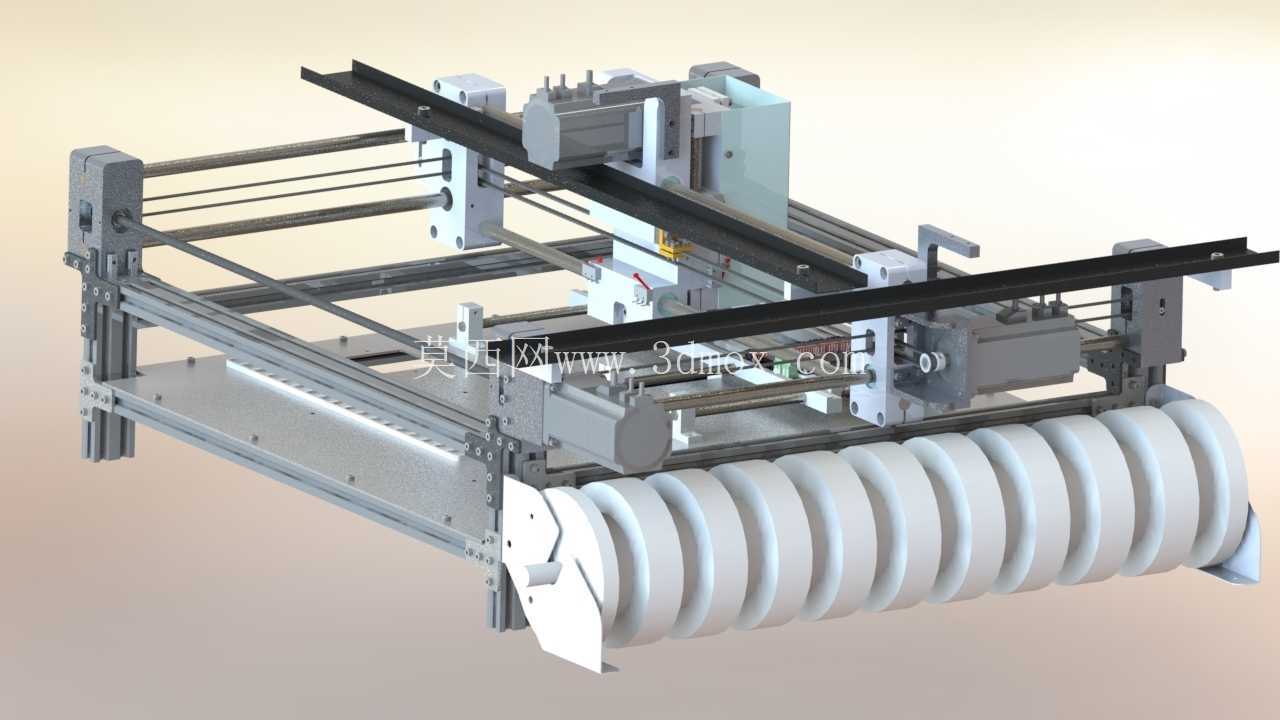

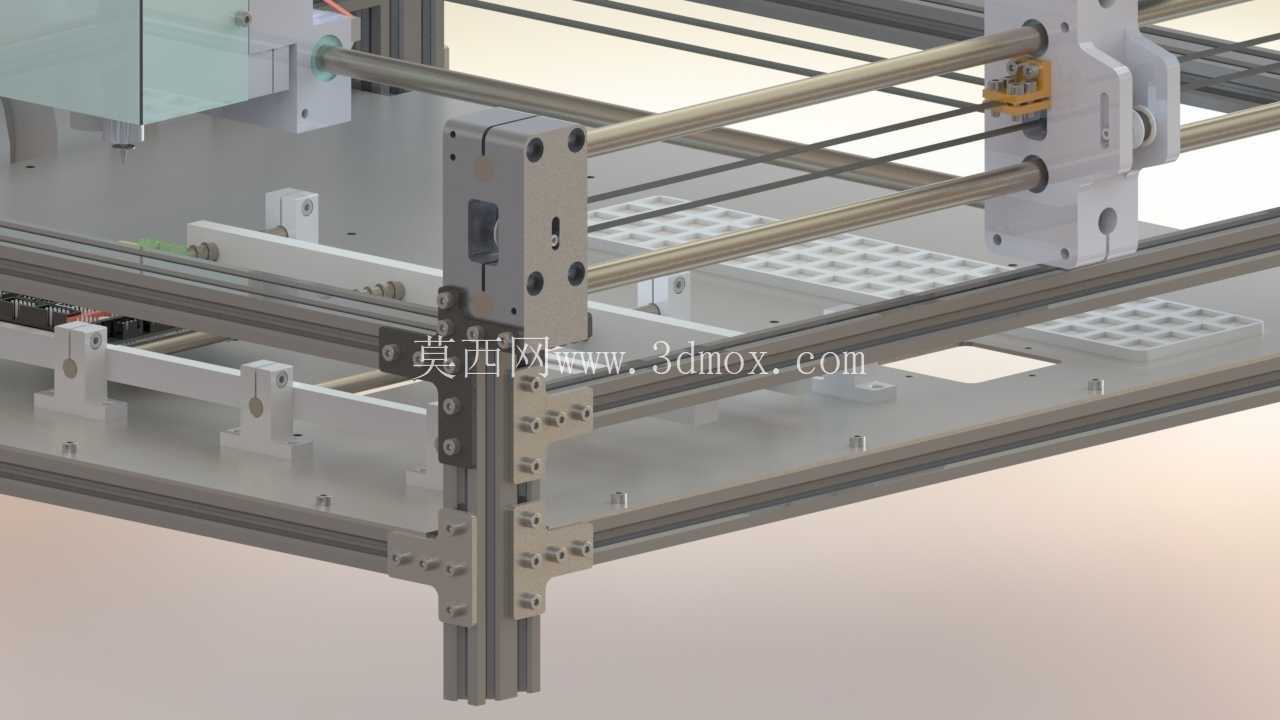

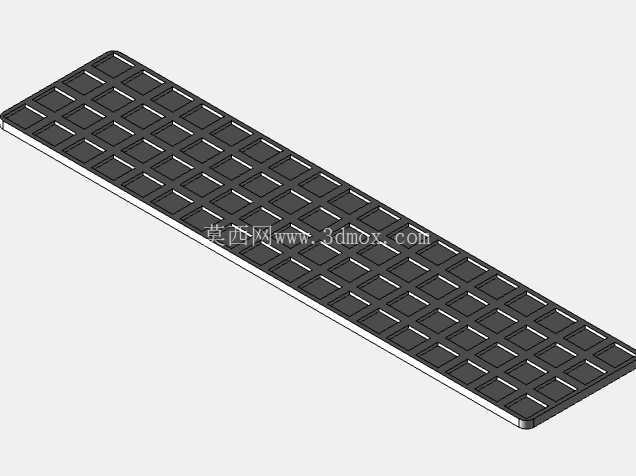

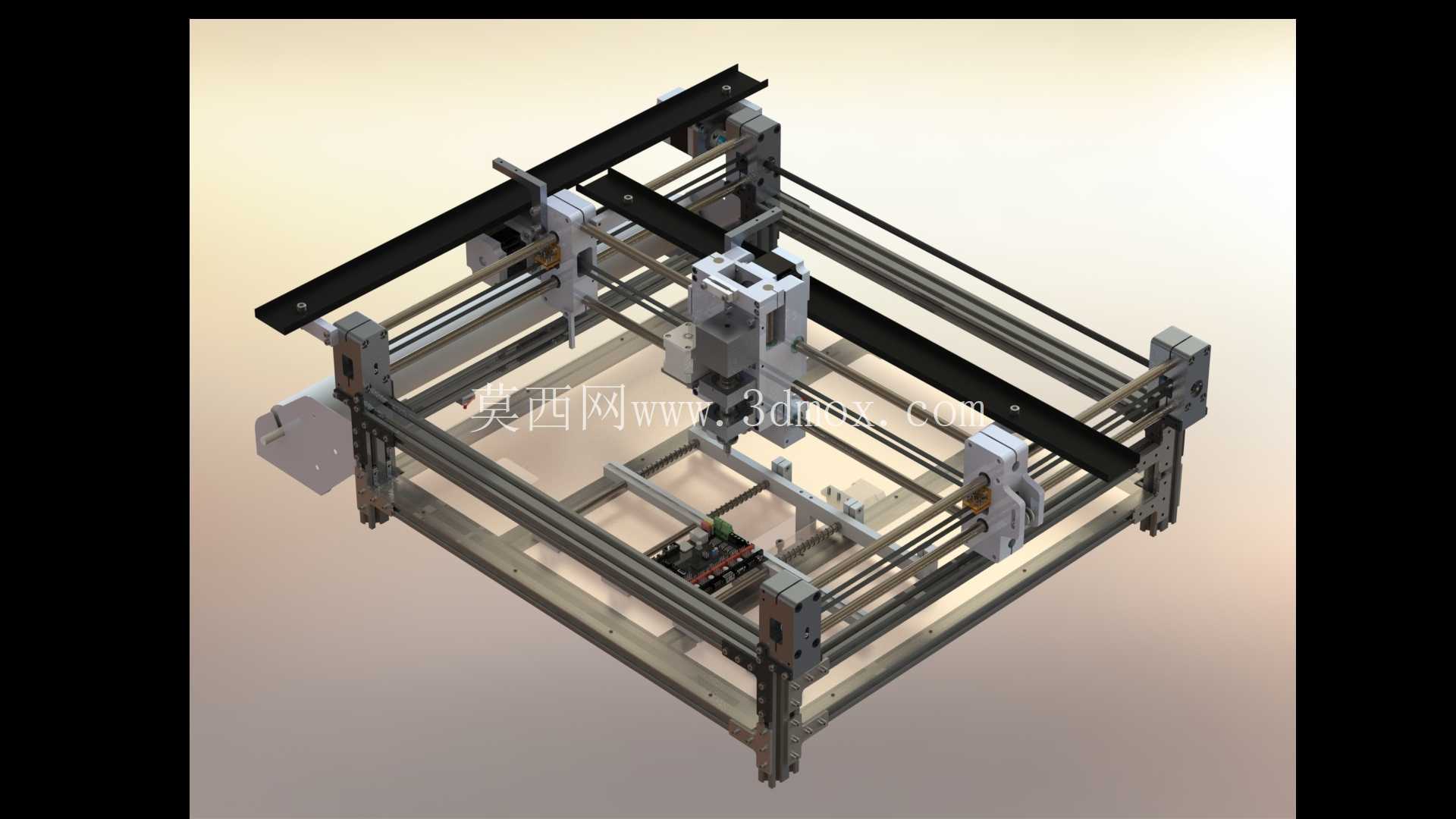

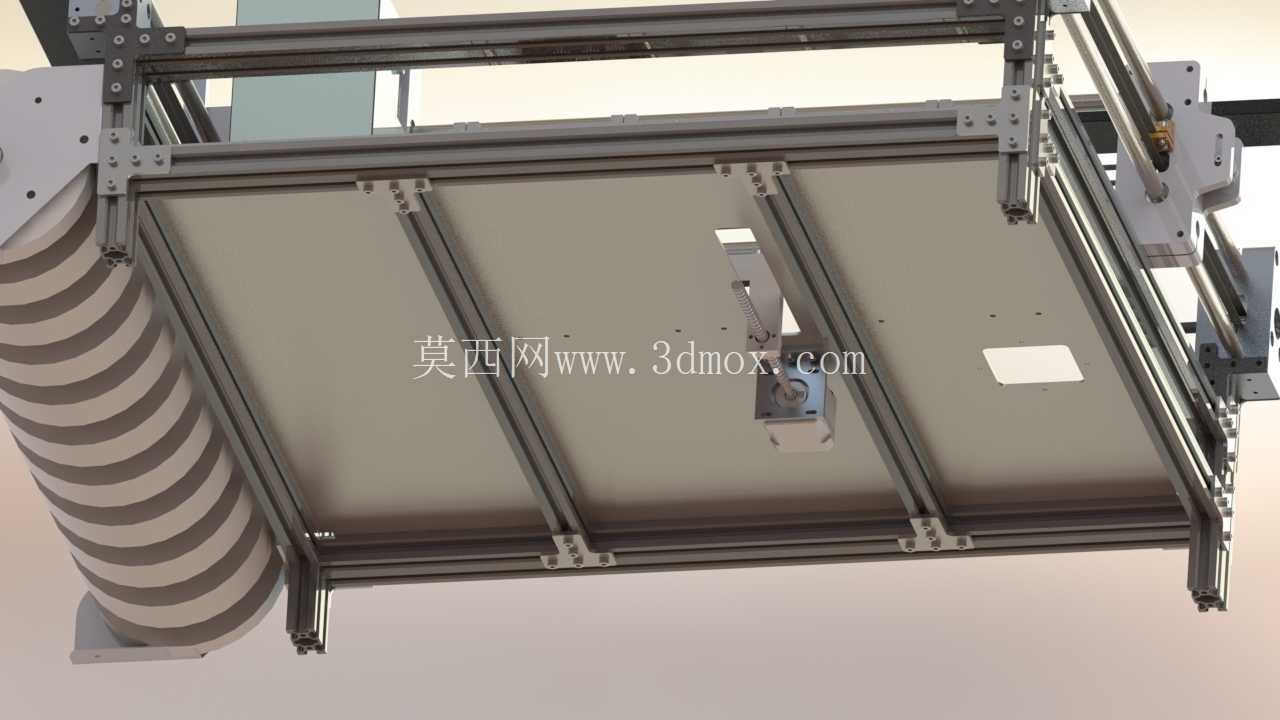

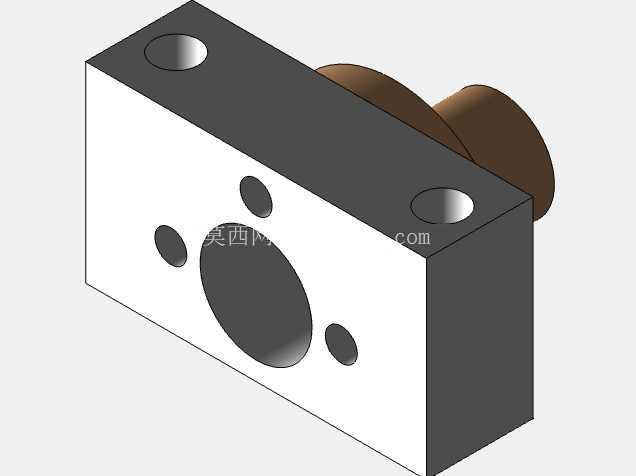

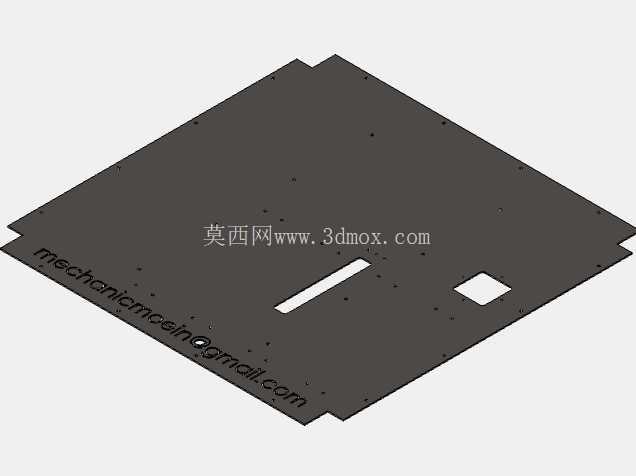

　　在电子制造SMT产线的小批量打样、实验室原型试制场景中，通用高速贴片机往往存在设备成本高、换线调试周期长的问题，这款SMD拾取放置CNC机构正是针对这类非量产场景开发的专用执行机构，可完成电路板表面贴装元器件的精准拾取、移位与放置作业，适配0402及以上规格的阻容件、SOP封装芯片等常规SMD元器件的组装需求。从结构布局来看，该机构采用双横梁跨接式龙门架构，X轴方向采用两根平行光轴作为直线运动导向载体，搭配同步带传动模组实现拾取头的横向快速移位，导向轴两端通过立式轴承座固定在两侧Y轴运动滑台上，Y轴同样采用光轴导向加同步带传动的组合，保证两个轴向的运动同步性与定位精度，整体运动框架的安装基准面为底部整块铝合金台板，台板上预留了电路板定位工装的安装螺孔阵列，可根据不同尺寸的PCB板快速更换定位治具，台板边缘设置了料带卷安装位，可搭载编带供料器完成元器件的上料供给。

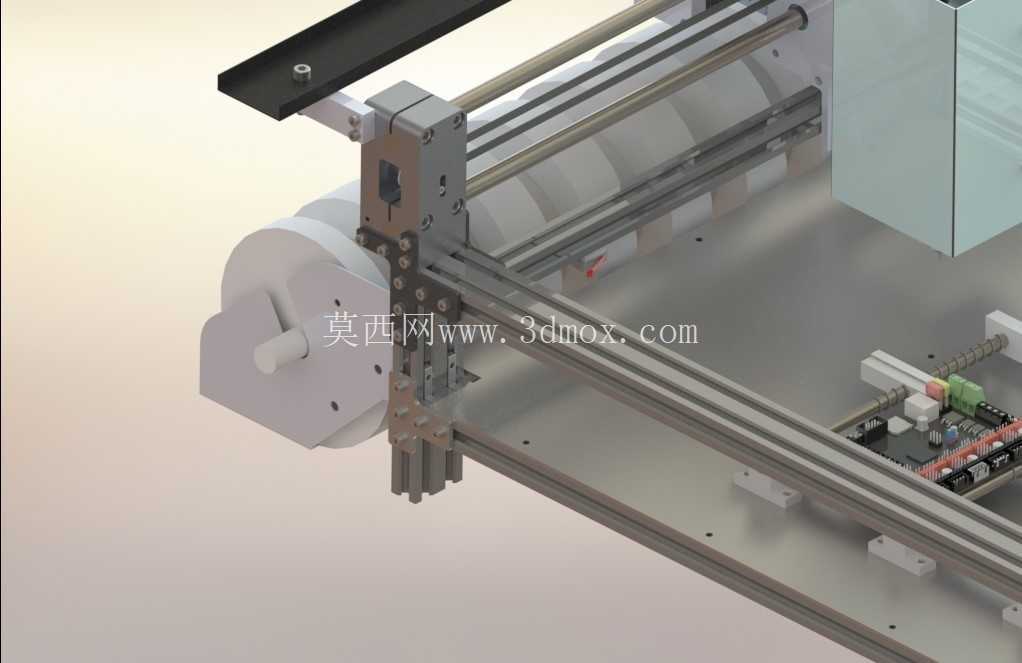

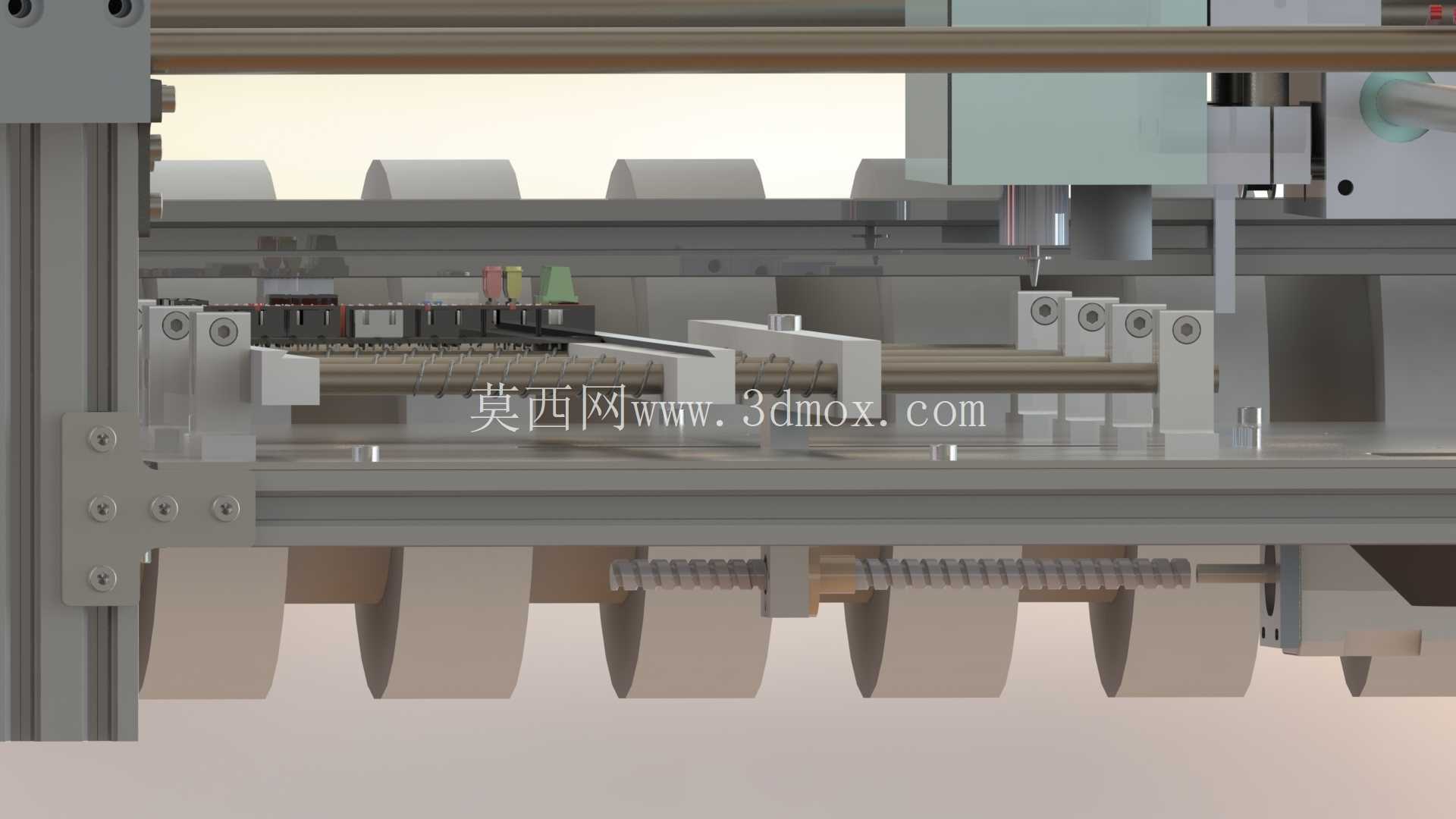

　　拾取头模组采用模块化设计，集成了Z轴升降滑台与真空吸嘴接口，Z轴运动采用微型直线导轨导向，搭配步进电机驱动的丝杠传动实现吸嘴的上下动作，可根据元器件厚度调整下压行程，避免压伤PCB焊盘或元器件本体，吸嘴接口兼容通用SMT贴片机吸嘴规格，可根据不同尺寸的元器件快速更换对应吸嘴，真空回路预留了电磁阀安装位，可通过控制气路通断实现元器件的拾取与释放动作。设计过程中充分考虑了运动部件的惯量匹配，X、Y轴的运动滑台采用镂空铝合金加工件，在保证结构刚性的前提下尽可能降低运动部件重量，减少高速启停过程中的振动偏移，传动同步带采用齿形带设计，配合张紧调节机构可消除传动回程间隙，保证重复定位精度满足SMD贴装的公差要求。

　　整体机构的安装边界控制较为紧凑，横向跨距可覆盖最大300mm宽度的PCB板作业范围，纵向行程可适配250mm长度的板件，Z轴升降行程为30mm，可满足不同厚度元器件与PCB板的作业高度差需求，所有运动部件的走线均采用拖链收纳，避免运动过程中线缆拉扯造成的故障，框架型材采用标准铝型材与机加工件组合的方式，既保证了装配精度，也降低了加工与改造成本。该机构可独立作为小型桌面贴装设备的核心执行单元使用，也可集成到小型自动化SMT产线中完成拾取放置工位的作业，相比通用贴片机，其结构简单、维护成本低，针对小批量多品种的贴装场景可快速完成参数调整，适配研发打样、教学实验、小批量电子产品生产等多种场景的使用需求，结构上预留了视觉检测模组的安装位，后续可加装工业相机完成元器件定位与贴装偏差校正，进一步提升贴装精度。
