双振动盘供料转盘式自动索引组装设备

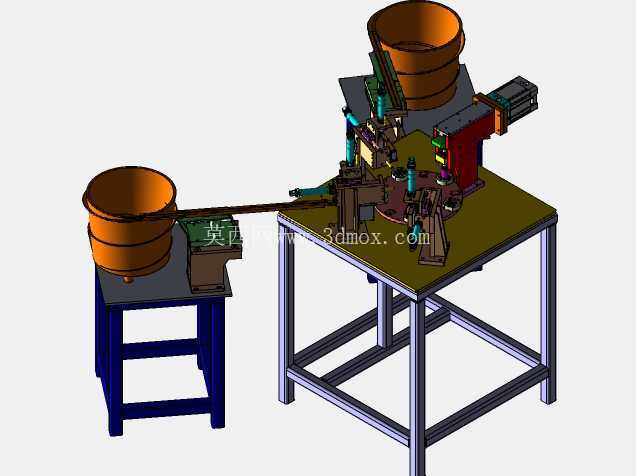

　　主体作业台采用方通焊接框架结构，台面铺设厚度16mm的钢板作为安装基准，所有执行机构的安装面都经过铣平处理，平面度控制在0.05mm以内，避免长期运行后因台面变形导致工位偏移。转盘采用凸轮分割器驱动，工位数量根据装配工序设置，从图中结构判断至少包含上料、零件预装、压合、检测、下料五个工位，每个工位都设计了独立的零件定位夹具，夹具采用快换结构，可根据不同产品的外形尺寸更换定位镶件，适配小批量多品种的生产需求。转盘周边的执行机构采用模块化安装，横向布置的气缸负责完成零件的推送与预装，竖直方向的增压气缸负责完成压合作业，所有气动元件都安装了节流阀与磁性开关，可实时反馈气缸的伸缩位置，避免出现卡料、空压的情况。这套设备的核心设计逻辑，是针对小型电子或五金连接件的多工序连续组装需求，解决传统单工位人工上下料效率低、定位误差累积的痛点。从结构布局来看，设备采用分体式供料加主体作业台的排布，左侧独立支架承载第一组振动盘，负责输送尺寸偏大的基座类零件，通过直线送料轨道将零件精准推送至转盘的上料工位；主体台架上方搭载第二组振动盘，负责输送体积更小的嵌装或铆接类零件，两组振动盘的出料端均设置了分料挡停机构，避免零件堆叠卡料，同时匹配转盘的间歇转动节拍，确保每个工位到达时，待装零件刚好完成定位等待。

　　设备的安装边界需要考虑振动盘的运行震动，左侧独立供料支架与主体台架之间预留了20mm的间隙，避免振动传递到主体作业台影响压装精度；设备整体占地长度约1.8米，宽度约1.2米，台架高度0.75米，振动盘顶部最高处距离地面约1.6米，现场布置时需要在设备周边预留至少0.8米的操作维护空间，方便更换振动盘料仓、调整轨道以及检修气动元件。在实际应用场景中，这类设备多用于3C电子连接器、小型五金开关、家电配件的自动化组装产线，可替代3-4名操作工人完成重复的上料、组装、下料动作，单工位节拍可控制在2-3秒，组装良率稳定在98%以上。

　　设计过程中需要重点考虑振动盘的送料速度与转盘节拍的匹配，通常会将振动盘的送料速度设置为转盘节拍的1.2倍，在轨道末端设置料满停机传感器，当轨道内零件存料达到设定长度时，振动盘自动停止送料，减少不必要的震动与磨损。另外，转盘的定位精度是整套设备的核心指标，凸轮分割器的重复定位精度需要控制在±0.02mm以内，夹具的定位槽与零件的配合间隙控制在0.03-0.05mm，确保压装过程中零件不会出现偏斜。设备的气动管路全部采用线槽收纳，沿台架方通内部布置，避免管路外露影响操作，同时在台架底部设置了气源处理三联件，对压缩空气进行过滤、调压与油雾润滑，延长气动元件的使用寿命。

　　针对不同的产品工艺，这套设备的工位还可以拓展，比如增加螺丝锁付、焊点检测、不良品分选等模块，只需要在转盘周边预留对应的安装孔位即可，不需要对主体框架进行大的改动，具备较强的工艺适配性。在三维建模过程中，所有运动部件都需要做干涉检查，尤其是转盘转动时，夹具与周边执行机构的最小间隙需要保留至少5mm的安全距离，避免加工装配误差导致运动卡滞；振动盘的支架需要做加强筋设计，避免长期震动导致支架焊缝开裂，直线送料轨道的安装角度需要根据零件的重量与摩擦系数调整，通常设置在15-25度之间，确保零件能够依靠自重顺利滑移到出料端。
