四关节切比雪夫连杆行走机构设计

这套多连杆行走机构基于切比雪夫连杆运动原理开发，核心是通过固定枢轴与活动连杆的铰接配合，将输入轴的连续旋转运动转化为支撑端近似直线的迈步轨迹，这类结构最早被应用在早期步行移动平台的原型验证中，无需复杂的电控程序与多轴协同控制，仅靠单轴输入就能实现稳定的交替迈步动作，在低速重载的特种巡检移动设备、狭小空间作业的爬行装置中有着独特的应用优势。

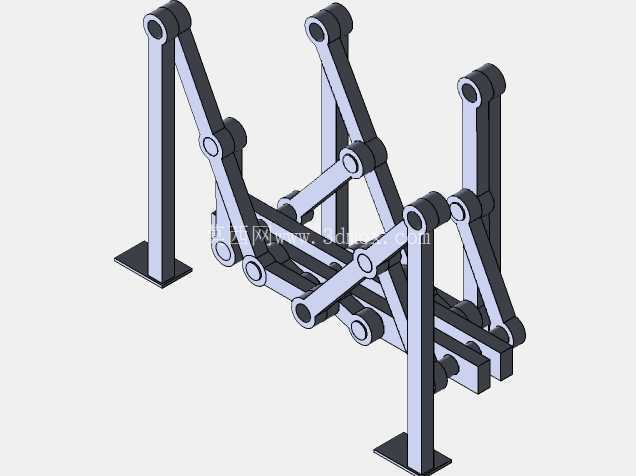

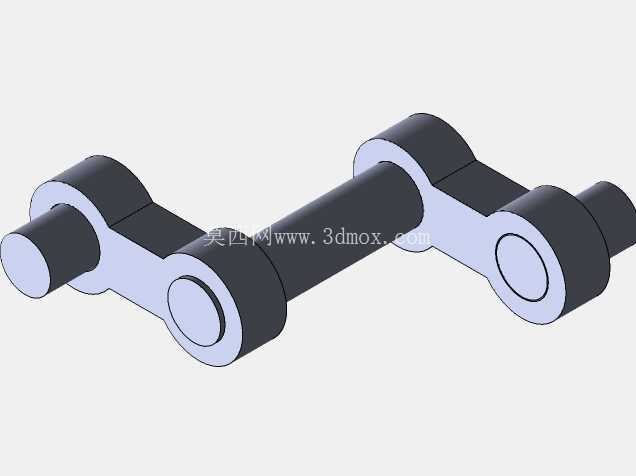

从实际功能特性来看，整套机构采用对称式双组连杆布局，左右两侧的连杆组通过中间的横向连接轴实现运动同步，每侧包含四根主受力连杆与三个铰接转动副，固定立柱作为整个机构的安装基准，底部预留的法兰安装面可以直接固定在设备底盘或者测试台架上，安装时需要保证两侧固定立柱的同轴度误差控制在0.1mm以内，避免连杆运动过程中出现卡滞或者附加侧向载荷。运动过程中，连杆末端的支撑脚会先抬升、前伸、落地、后蹬，整个迈步轨迹的直线段占比超过60%，能够保证移动过程中机身的上下波动幅度控制在极小范围内，相比传统的轮式移动结构，这种连杆行走机构对非平整地面的适应能力更强，在存在台阶、沟壑、碎石的复杂路面场景下，不需要额外的悬架结构就能实现稳定通行。

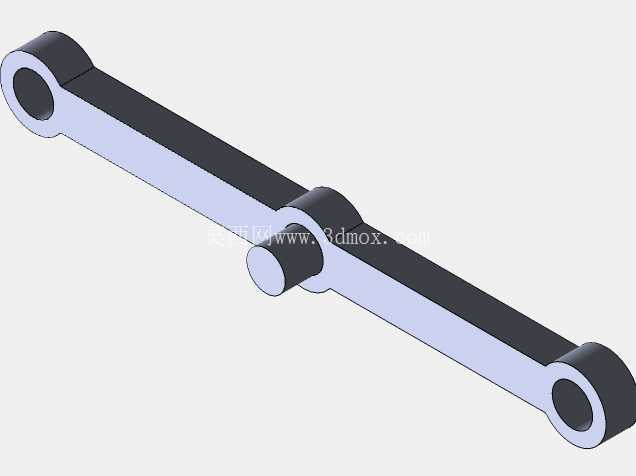

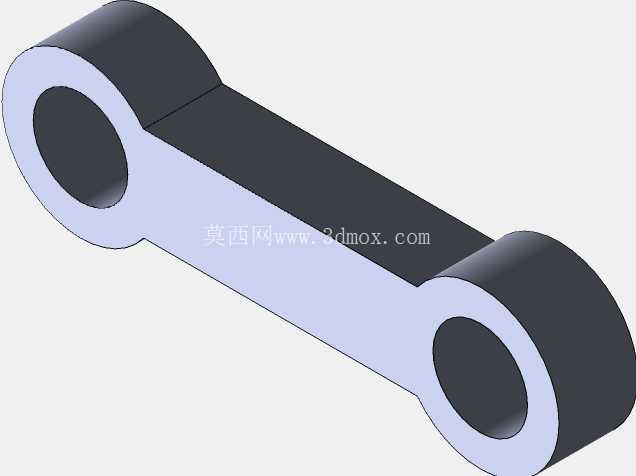

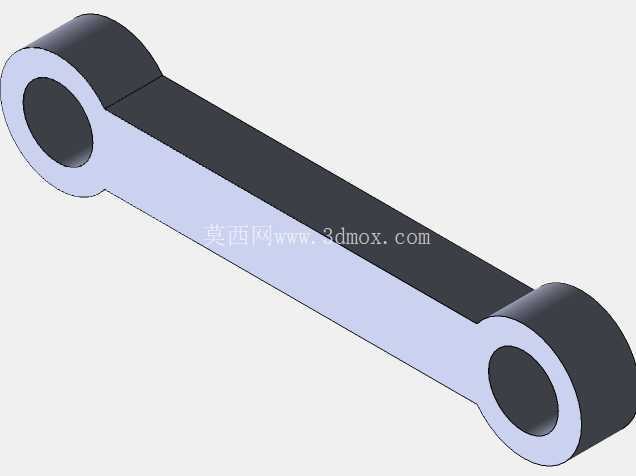

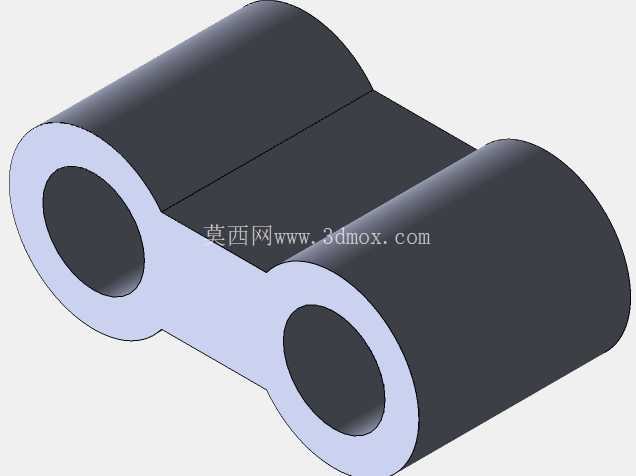

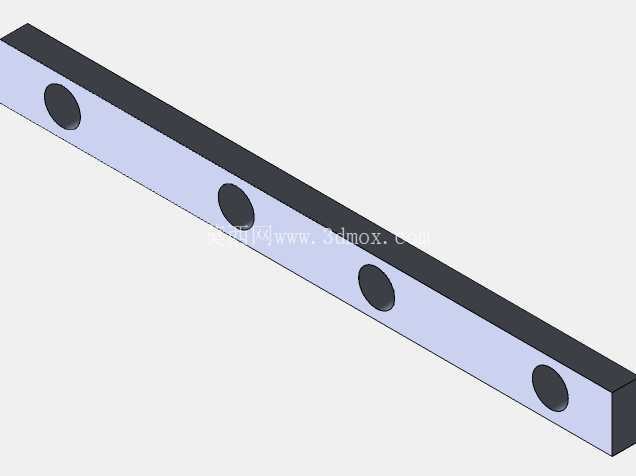

设计过程中优先考虑了铰接点的受力分配，所有转动副的位置都经过运动学仿真验证，避免出现死点位置，输入曲柄的长度经过反复迭代，最终确定的尺寸比例能够保证支撑脚在落地阶段的速度与机身前进速度匹配，减少落地冲击。连杆本身采用等截面矩形杆件设计，既保证了足够的抗弯强度，又尽可能降低了运动部件的惯量，所有铰接位置都预留了标准轴承的安装位，实际装配时可以选用深沟球轴承来降低转动摩擦，提升机构的整体传动效率。

从安装边界来看，整套机构展开后的横向宽度、纵向迈步步幅、竖直方向抬升高度都经过参数化建模确认，固定立柱的中心距、连杆的铰接孔位都做了标准化设计，既可以单独作为单组行走模块使用，也可以多组串联组成多足移动平台，适配不同负载等级的设备需求。在实际选型应用中，这类机构常被用在工业管道内部的巡检爬行器、矿区的小型勘探移动平台、教学演示用的仿生机械教具中，相比履带式结构，它的运动噪音更低，传动部件更少，后期维护只需要定期给铰接轴承补充润滑脂即可，不需要频繁更换履带或者张紧结构。

建模过程中所有连杆的铰接位置都做了间隙仿真，预留了实际加工的装配公差，避免因为加工误差导致运动干涉，每根连杆的受力截面都经过强度校核，在额定负载下的变形量不会影响运动轨迹精度，固定底座的安装孔采用长圆孔设计，允许安装时做小范围的位置调整，降低台架的加工精度要求。整套机构没有复杂的异形曲面结构，所有零部件都可以采用常规的铣削、线切割工艺加工，加工成本低，装配流程简单，不需要专用的工装夹具就能完成整机组装，对于做移动机器人原型开发、机械原理教学演示的从业者来说，这套结构可以直接作为基础模块进行二次开发，根据实际的负载需求调整连杆的截面尺寸或者材料选型，比如采用铝合金材质降低整机重量，或者采用合金钢材质提升重载能力，适配不同的应用场景。
