滚珠丝杠驱动线性位移执行模组

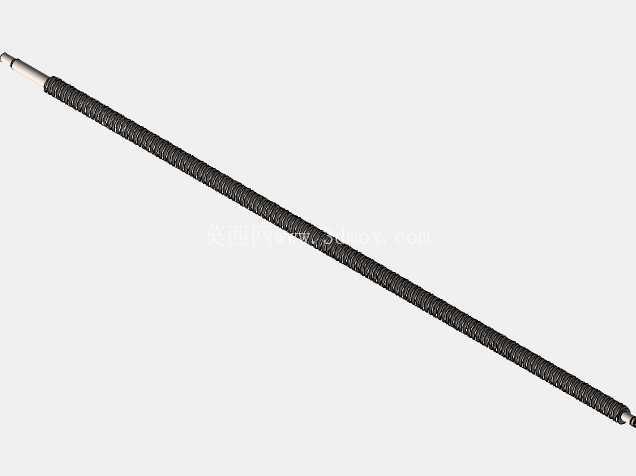

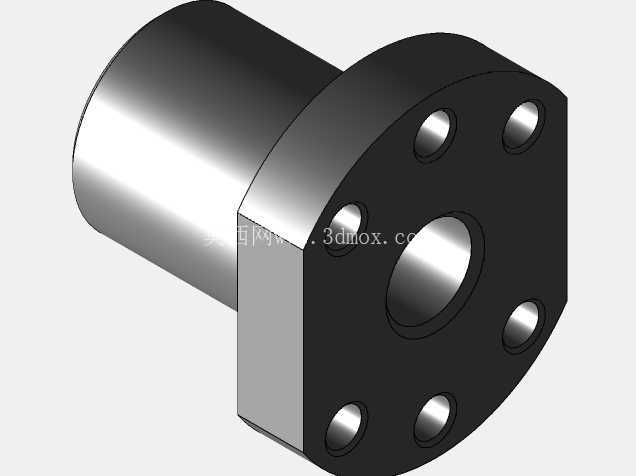

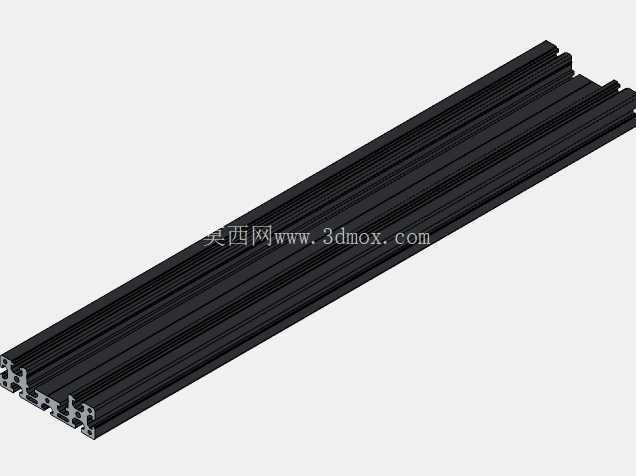

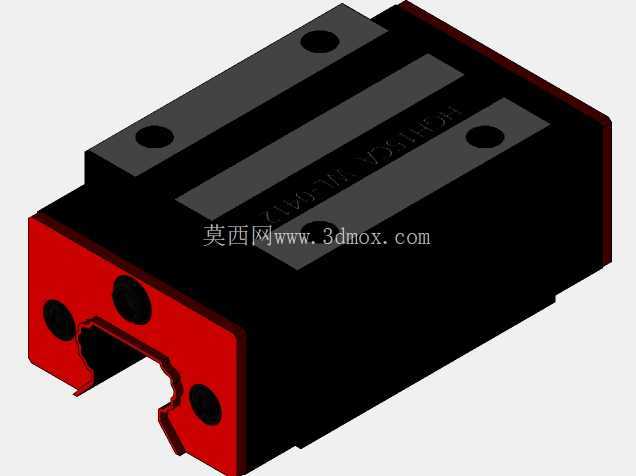

　　这款线性位移模组的核心传动采用直径16mm、导程5mm的滚珠丝杠副，配合内置的双列直线导轨副，在结构设计阶段就针对低速重载工况做了刚性强化，模组底座采用一体化挤压铝型材加工成型，型材内部设计有连续的加强筋结构，既保证了整体安装基准的平面度，又能在滑台承受偏载时抑制底座的挠曲变形，避免传动卡滞。从实际应用场景来看，这类模组最常出现在非标自动化生产线的点位搬运工位，比如小型零件的上下料取放、检测工位的工件移位、点胶或焊接工位的执行端进给，也可直接集成到小型数控设备的进给轴中，替代传统的零散导轨丝杠装配方案，减少现场安装调试的工作量。

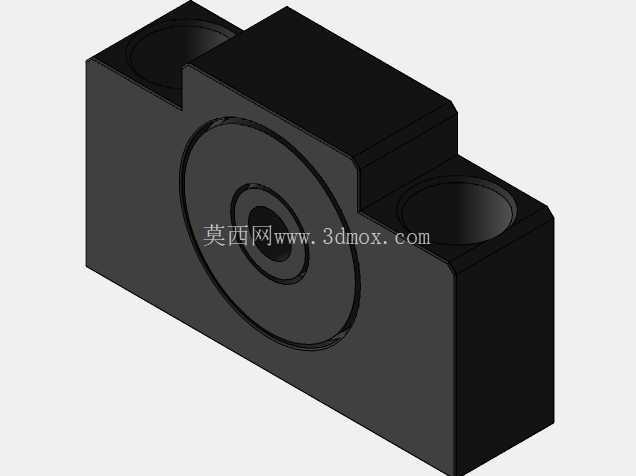

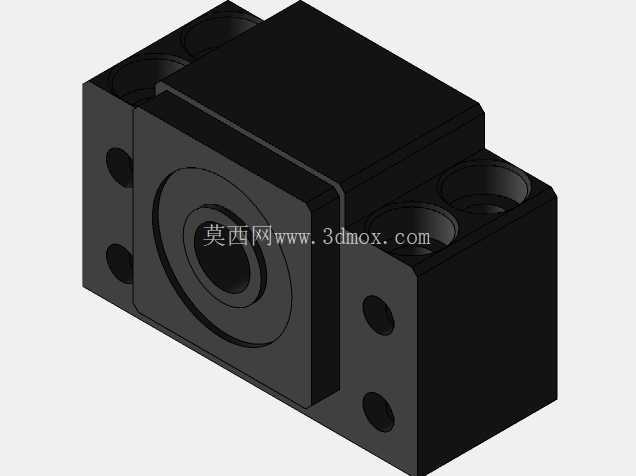

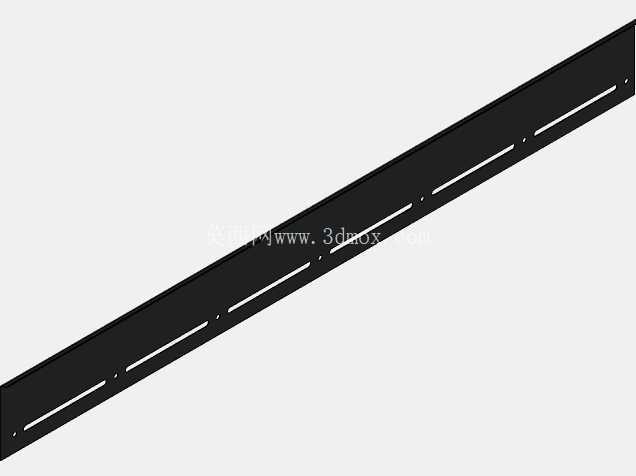

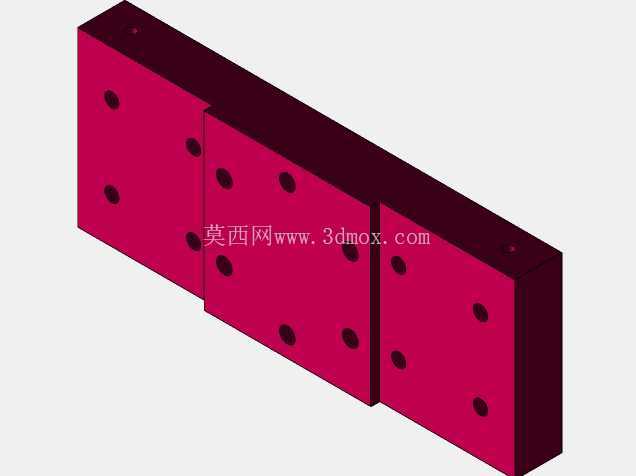

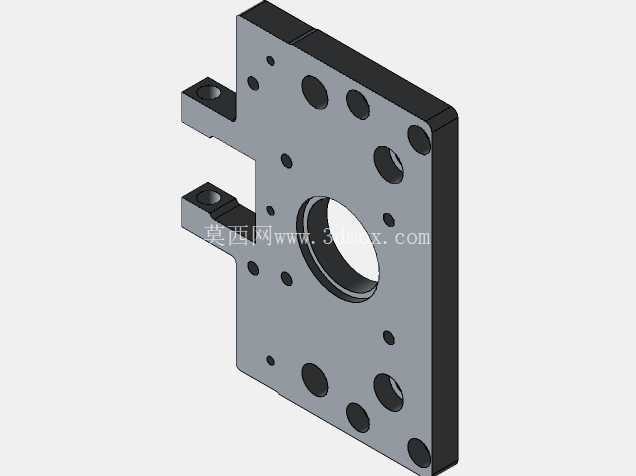

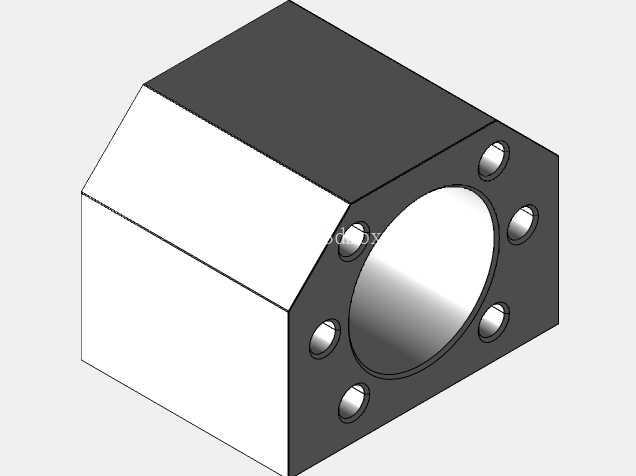

　　模组的滑台采用钢制安装板设计，表面预留了成阵列的螺纹安装孔，可直接搭载气动夹爪、检测探头、小型加工头等执行元件，不需要额外做转接板加工，滑台两侧的密封采用叠片式防尘结构，能阻挡车间环境中的金属切屑、粉尘进入传动腔，延长内部丝杠和导轨的维护周期，两端的端盖集成了丝杠支撑轴承座，固定端采用成对安装的角接触球轴承，能承受丝杠传动过程中的轴向载荷，支撑端采用深沟球轴承补偿丝杠的热伸长量，避免长时间运行后出现的预紧力丢失问题。

　　在安装边界上，模组的整体截面为规整矩形，底部两侧预留了通长的安装槽，可直接从型材侧面穿入T型螺栓固定在设备机架上，不需要在底座上加工沉孔，安装时可根据实际行程需求调整固定点的位置，适配不同的机架布局；模组的行程末端设计有硬限位挡块，配合可选的光电传感器安装位，可实现原点回归和软硬限位的双重保护，避免滑台超程撞击端盖。设计过程中，传动部分的预紧力经过匹配计算，既消除了丝杠的反向间隙，保证反向传动的定位精度，又不会因为预紧力过大导致传动阻力升高、运行发热加剧，在低速运行工况下，模组的移动平顺性较好，不会出现爬行现象，适合对位移精度有要求、移动速度不高、需要输出较大推力的工位，比如工装夹具的压紧进给、小型压装工位的位移驱动、光学检测设备的镜头调焦移位等场景。

　　和同步带驱动的线性模组相比，这款丝杠驱动的模组刚性更强，推力更大，重复定位精度更高，虽然高速运行能力不如同步带模组，但在低速重载的应用场景下稳定性更优，设计时将丝杠和导轨全部集成在封闭的型材腔体内，相比开式的导轨丝杠装配结构，防护性能更好，适合在有切削液、粉尘的加工车间环境中使用，不需要额外加装防护罩。模组的出线端设计在侧面，可根据实际安装方向选择左侧或右侧出线，方便设备布线时的走线规划，避免线缆和周边部件产生干涉，滑台的负载重心建议落在模组的中心轴线上，若存在偏载工况需要额外核算导轨的额定动载荷，适当降低负载重量或加大模组的选型规格，保证长期运行的寿命。
