这套全向轮组结构,是面向室内移动作业机器人开发的核心行走部件,最早这类轮组应用在仓储物流AGV领域,用来解决窄通道内的设备横移、原地转向需求,后来逐步延伸到竞赛机器人、巡检机器人、服务型移动机器人等场景,相比传统差速轮、舵轮结构,它不需要额外设置转向机构,仅通过四个轮组的转速差与转向配合,就能实现平面内任意方向的移动,在空间受限的作业场景里优势十分明显。从结构设计来看,这套轮组采用了典型的麦克纳姆轮布局,轮毂主体为辐板式设计,中心设置了与驱动输出轴配合的安装孔,孔周均匀分布的螺栓孔用来和驱动法兰锁紧,保证动力传递过程中不会出现松旷。

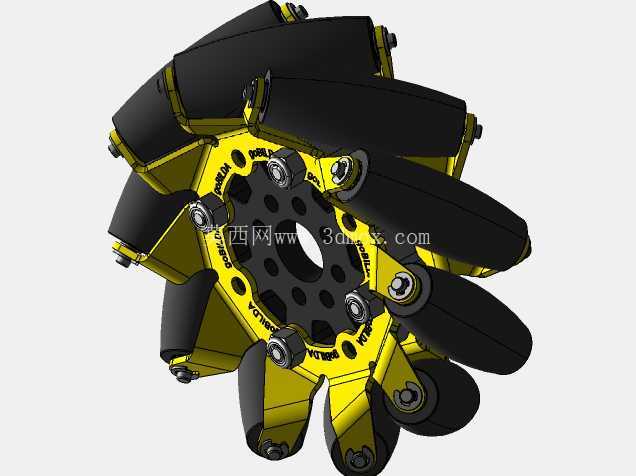

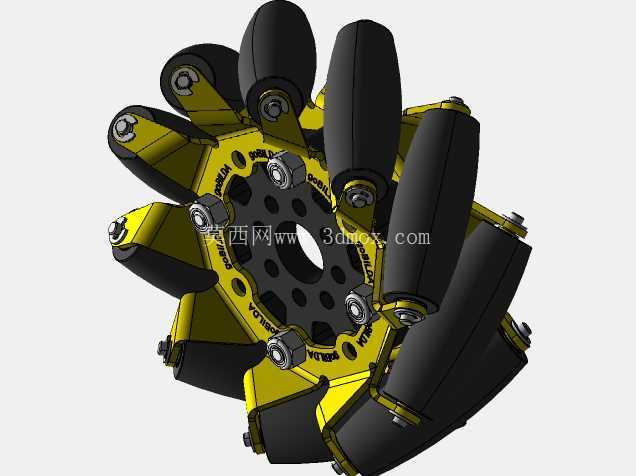

轮缘位置周向均匀排布了多个鼓形辊子,每个辊子的轴线与轮组主轴线呈45度夹角,辊子自身可以绕自身轴线自由转动,这也是实现全向移动的核心——当轮组随主驱动轴转动时,接触地面的辊子会将部分驱动力分解到垂直于主行进方向的维度,四个轮组的分力组合后,就能合成任意方向的合力,不需要改变轮组自身的朝向就能完成横移、斜走、零半径回转等动作。设计过程中,辊子的安装支架做了折弯加强处理,每个辊子两端都设置了转动副,采用小尺寸深沟球轴承作为转动支撑,既可以降低辊子自转的摩擦阻力,也能承受设备自重带来的径向载荷,避免辊子在重载下出现卡滞。
轮毂上的镂空设计一方面是为了降低轮组自身的转动惯量,提升驱动响应速度,另一方面也能减少材料用量,同时给安装紧固件预留操作空间,每个辊子的固定螺栓都做了沉头处理,避免螺栓头突出刮蹭地面或者干涉相邻部件。从安装边界来看,这套轮组的中心安装孔采用标准孔轴配合公差,适配常规的伺服电机或者直流减速电机输出轴,安装孔的键槽尺寸符合通用传动件标准,不需要额外做定制转接就能和多数市面在售的机器人驱动模组匹配。轮组的整体外径、辊子排布的包络尺寸,都预留了和机器人底盘安装的安全间隙,设计时已经考虑了底盘离地高度的常规取值,安装后不会出现轮组和底盘底板、侧边护板干涉的问题。
实际应用中,这类轮组对地面平整度有一定要求,更适合在环氧地坪、平整瓷砖、硬化PVC地面等室内场景使用,辊子外包的高摩擦材质可以保证足够的抓地力,避免动力输出时出现打滑,同时辊子的鼓形轮廓可以保证在轮组转动过程中,始终有辊子母线和地面保持接触,不会出现行进过程中的颠簸冲击。在做整机结构设计时,需要注意四个轮组的安装位置要保持对称,辊子的安装方向要严格按照麦克纳姆轮的布局要求配对,也就是对角位置的轮组辊子倾斜方向一致,相邻轮组方向相反,否则会出现分力抵消,无法实现预期的全向移动效果。另外轮组的轮毂和支架都做了表面着色区分,装配时可以快速识别部件位置,减少装配出错的概率,每个紧固件的选型都匹配了对应的防松结构,在机器人频繁启停、变向的工况下,不会因为振动导致连接件松动。这套结构的建模过程中,所有配合面都按照实际装配公差做了间隙预留,转动副位置都预留了轴承安装位和润滑空间,完全可以直接用于样机加工的参考,也可以作为移动机器人底盘开发的基础轮组模块,根据实际负载需求调整辊子数量、轮毂尺寸和安装接口,就能适配不同载重等级的移动设备。
