机器人竞赛用多向移动全向轮结构

在小型移动机器人的行走机构选型中，全向轮是实现平面内三自由度无转向移动的核心部件，尤其在RoboCup小型组、FIRA、ROBOCON等需要快速变向、精准走位的机器人竞赛场景中，这类轮组的性能直接决定了整机的运动响应速度与路径跟踪精度。区别于传统差速轮需要通过轮速差实现转向、麦克纳姆轮依赖辊子偏角分解运动的结构，这款全向轮采用周向均布的独立从动辊子布局，辊子轴线与轮体主轴线呈垂直交错布置，能够在轮体绕主轴转动提供前进方向驱动力的同时，通过辊子的自由转动释放侧向滑动自由度，无需额外设置转向舵机即可实现横向平移、原地自旋、斜向行进等复杂运动轨迹，大幅简化移动底盘的控制逻辑与机械结构复杂度。

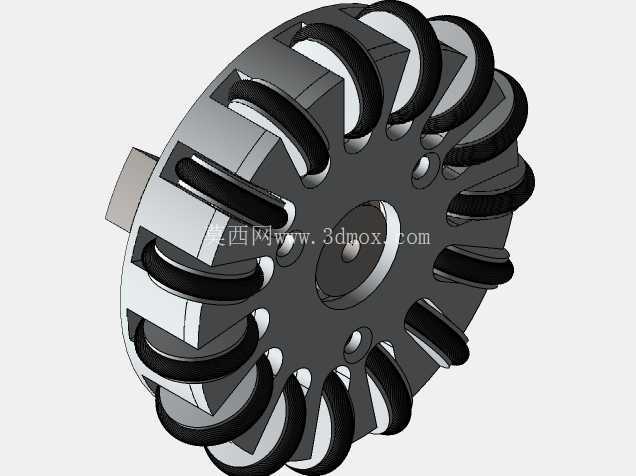

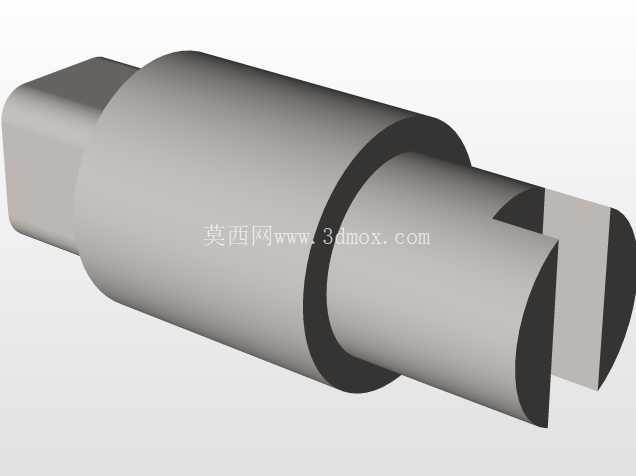

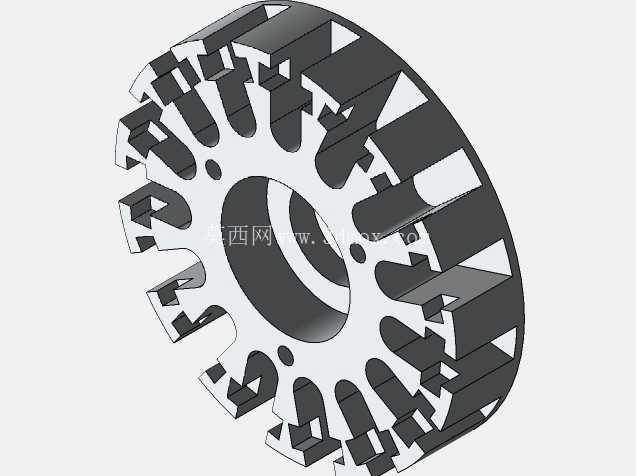

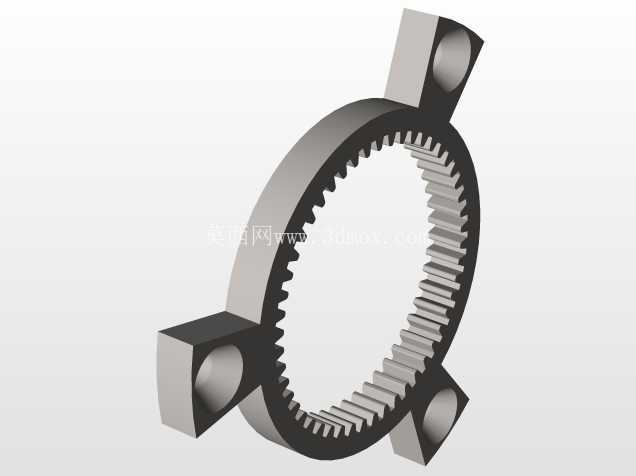

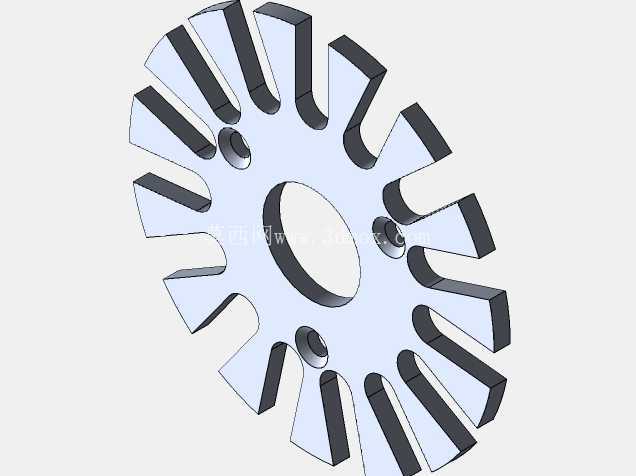

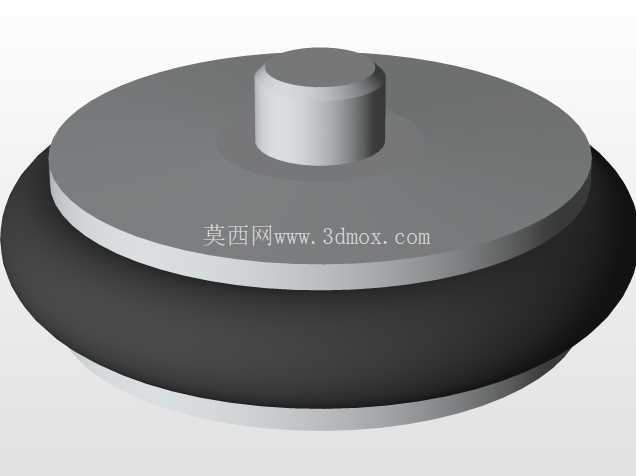

从结构设计细节来看，轮体主体采用镂空辐板式结构，在保证整体结构刚度的前提下尽可能降低轮体自身转动惯量，提升驱动电机的动态响应速度，避免轮体惯量过大导致的启停滞后、走位超差问题。周向布置的从动辊子采用分段式安装结构，每根辊子通过独立的销轴固定在轮体辐板的安装槽内，辊子外圈包覆高摩擦系数的弹性耐磨材质，既能够保证与地面接触时的足够摩擦力，避免驱动打滑，又能通过弹性层缓冲地面不平整带来的冲击，减少行走过程中的振动传递到上层机架。轮体中心设置标准的轴孔与键槽结构，可直接与驱动电机输出轴或配套的传动法兰连接，安装端面预留的均布螺纹孔可适配不同规格的连接法兰，兼容多数小型直流伺服电机、步进电机的安装尺寸，无需额外设计定制转接件即可完成装配。

在实际应用场景中，这类全向轮通常以三个或四个为一组组成全向移动底盘，三个轮组可采用120度均布的三角形布局，四个轮组可采用矩形四角布局，配合对应的运动学解算算法，可实现底盘在平面内任意方向的连续运动，特别适合对空间占用要求高、需要在狭小场地内完成快速避障、精准对位的作业场景，除了竞赛类机器人外，也可应用于仓储物流的小型AGV、实验室自动化转运平台、服务类移动机器人等设备。设计过程中需要重点控制的尺寸边界包括轮体的整体外径，这一参数直接决定了底盘的离地间隙与越障能力，过小的轮径会导致底盘通过性不足，容易被场地内的细小凸起、线缆等杂物卡滞，过大的轮径则会提升整机重心，影响高速运动时的稳定性；其次是辊子的轮廓曲线，需要保证轮体转动过程中与地面的接触点始终保持在同一回转半径上，避免出现轮体转动时的高低起伏，减少行走过程中的颠簸与振动；另外安装轴孔的同轴度、辊子安装销孔的位置度也需要严格控制，否则会导致轮体转动时出现径向跳动，增加驱动阻力，甚至出现辊子卡滞无法自由转动的问题，丧失全向移动的能力。

从装配维护的角度来看，这款全向轮的分体式辊子结构设计也具备明显优势，当某一根辊子出现磨损、异物卡滞时，仅需拆卸对应位置的销轴即可单独更换受损辊子，无需拆解整个轮体，大幅降低后期维护的成本与耗时。轮体主体采用硬质金属材质加工，具备足够的结构强度，能够承受小型移动机器人整机重量带来的径向载荷，同时在辊子与轮体的安装间隙处预留了足够的排屑空间，避免场地内的灰尘、细小碎屑进入辊子转动间隙导致的卡滞问题，提升轮组在不同场地环境下的适应能力。在进行底盘结构设计时，还需要注意轮组的安装高度一致性，多个轮组的安装基面需要保证在同一平面内，避免出现个别轮组悬空不受力、个别轮组过载的情况，保证每个全向轮都能与地面可靠接触，充分发挥全向移动的性能优势。
