AS5048A绝对值编码器分线转接模块

在小型伺服关节、桌面级协作机器人、云台舵机以及高精度角度反馈工位的设计搭建中，编码器信号的可靠转接一直是容易被忽略却直接影响整机调试效率的细节。不少工程师在初次集成AS5048A磁编码器时，会直接将芯片引脚飞线连接主控板，不仅布线杂乱，在设备长期运行受振动影响后极易出现引脚脱焊、信号干扰的问题，甚至会因为安装对位偏差导致角度采集出现零点漂移，反复调整对位耗费大量调试时间。这款分线模块正是针对这类工程痛点设计，作为编码器芯片与主控电路之间的转接载体，它将AS5048A芯片的所有信号引脚规整引出，既保留了芯片的全部电气连接特性，又通过标准化的焊盘布局降低了集成布线的难度。

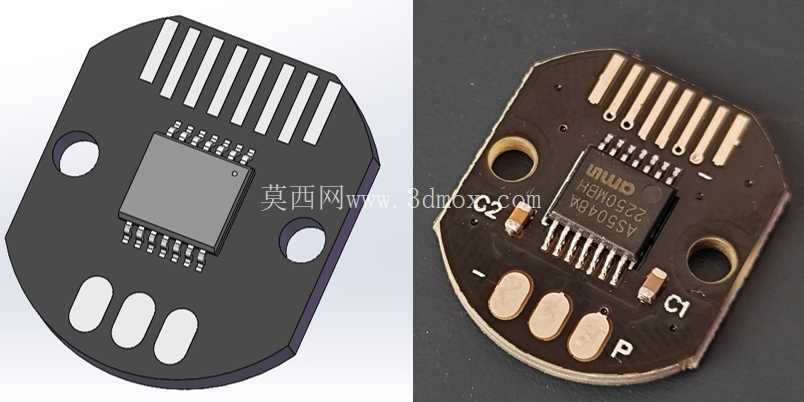

从结构设计层面看，模块整体采用类跑道形的板型轮廓，两端预留的两个圆形安装孔位完全匹配常用小型编码器的安装孔距，安装时可以直接通过M2规格的螺丝固定在电机端盖或者关节基座上，不需要额外设计转接支架，能大幅缩减结构件的加工成本与装配工序。板上芯片的放置位置经过精准对位校准，中心与安装孔的同轴度公差控制在极小范围内，安装时只要将模块的安装孔与基座预装孔对齐锁紧，就能保证芯片感应中心与径向磁钢的旋转中心重合，不需要反复调整芯片位置来校准同心度，这对于批量生产的设备来说，能有效减少单台设备的编码器校准工时。模块板边的引出焊盘采用等间距排布，焊盘宽度与间距适配常规的排线压接规格，既可以直接焊接排针连接杜邦线做原型验证，也可以压接FFC软排线做紧凑设备内部布线，适配不同开发阶段的接线需求。

在实际应用场景中，这款分线模块可以覆盖从原型验证到小批量量产的全阶段需求。做桌面机械臂关节设计时，将模块固定在步进电机或者无刷电机的后端盖，磁钢固定在电机输出轴尾端，模块引出的SPI信号引脚直接连接关节驱动板，不需要额外在驱动板上预留编码器芯片的焊接位置，能缩小驱动板的布板面积，同时编码器部分可以作为独立模块单独调试，出现信号异常时可以直接更换模块，不需要拆焊驱动板上的元器件。在做云台角度反馈改造时，模块的薄型板身不会占用过多轴向空间，安装后不会额外增加云台的轴向长度，能保证云台整体结构的紧凑性。对于教育类机器人开发场景，学员不需要自行绘制编码器转接板，直接使用该模块就能快速搭建角度反馈回路，把更多精力放在控制算法调试上，而不是耗费在电路板绘制与焊接调试上。

设计过程中充分考虑了实际装配的容错空间，板上预留的电容焊盘位置可以根据实际信号干扰情况选择是否焊接滤波电容，在电磁环境较好的场景下可以直接空贴减少物料成本，在靠近电机驱动等强干扰源的场景下，可以焊接0.1uF的滤波电容来稳定芯片供电，减少信号杂波干扰。模块上的丝印标识清晰标注了各个引脚的功能定义，接线时不需要反复查阅芯片手册就能快速完成接线，避免接错电源引脚导致芯片烧毁的问题。板体边缘做了圆角处理，没有尖锐的毛刺，装配时不会划伤操作人员或者划破周边的线材绝缘层。三个椭圆形的镂空位一方面可以减轻模块自身重量，对于负载敏感的微型关节来说，每减少一克的后端负载都能降低电机的转动惯量，提升动态响应性能；另一方面也可以作为观察位，安装时可以透过镂空位观察下方磁钢的安装位置，确认磁钢与芯片之间的气隙是否符合要求，不需要反复拆卸模块调整磁钢高度。

从安装边界尺寸来看，模块的整体厚度仅为常规PCB板厚加上元器件高度，总厚度不超过3mm，轴向安装空间只需要预留5mm左右就能满足安装需求，对于轴向空间紧张的微型伺服、小型舵机改造场景十分友好。模块的最大外轮廓尺寸适配20mm左右直径的电机端盖安装，不会超出电机端盖的外轮廓，安装后不会和周边的结构件产生运动干涉。引出焊盘的排布方向平行于模块的长边，接线后线材可以顺着板边方向走线，不会向板体外侧凸出过多，进一步减少了整体占用的空间，在紧凑的关节内部布线时不会出现线材被结构件挤压的问题。

不同于通用的万能板转接方案，这款模块的所有布局都是围绕AS5048A芯片的安装特性做的定向优化，芯片下方的铺地设计可以有效减少外部电磁干扰对芯片感应信号的影响，信号走线的长度做了等长处理，高速SPI信号传输时不会出现信号相位差导致的通信错误。对于需要做高精度角度控制的场景，比如小型数控转台、3D打印机挤出头角度调节、智能门锁锁舌位置反馈等场景，这款模块都能提供稳定可靠的信号转接支撑，减少结构设计与电路调试的重复工作量，让工程师可以将更多精力放在核心功能的实现上，而不是耗费在转接模块的重复设计与调试上。
