机电一体化可调间隙辊压传动机构设计

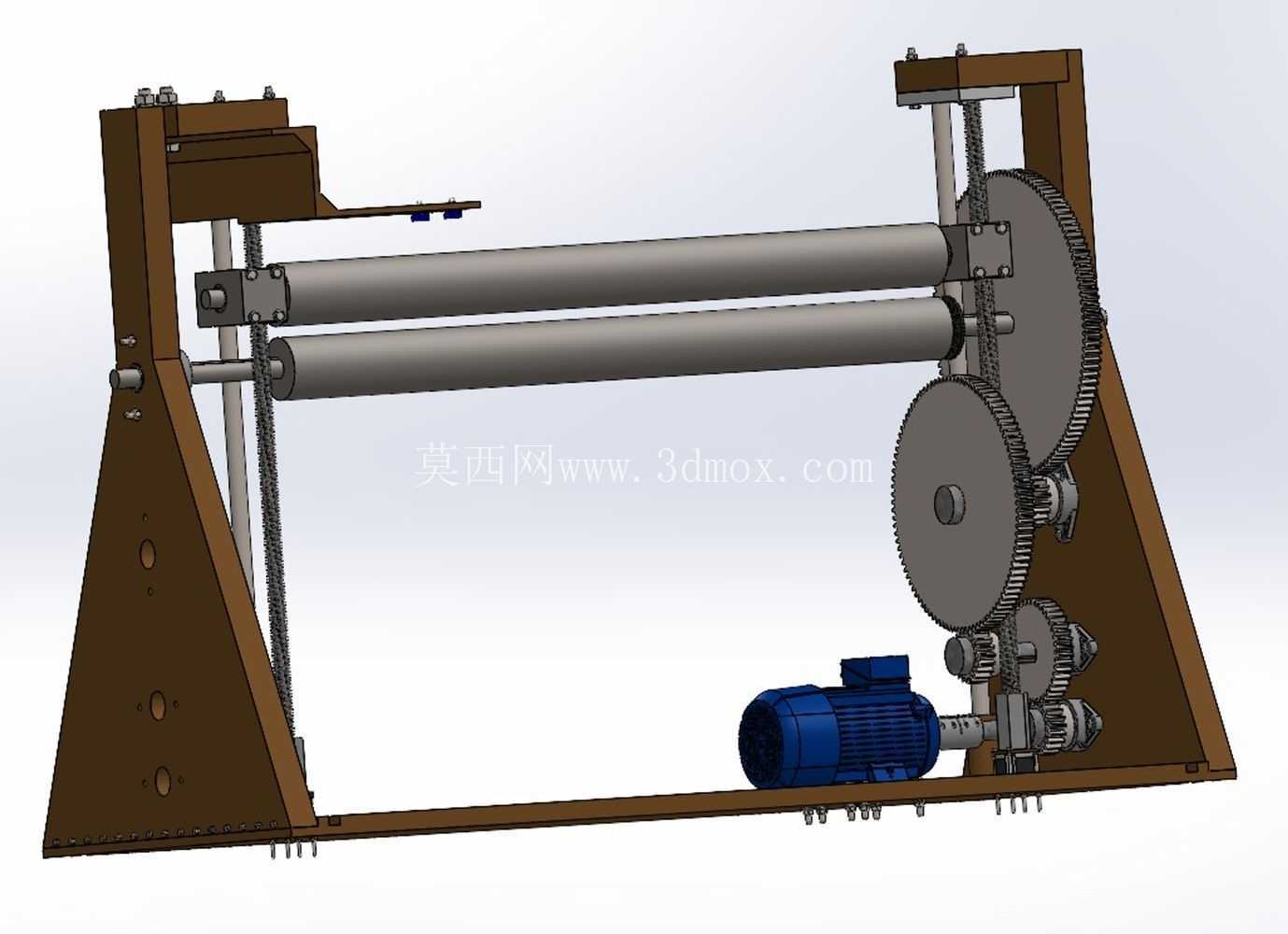

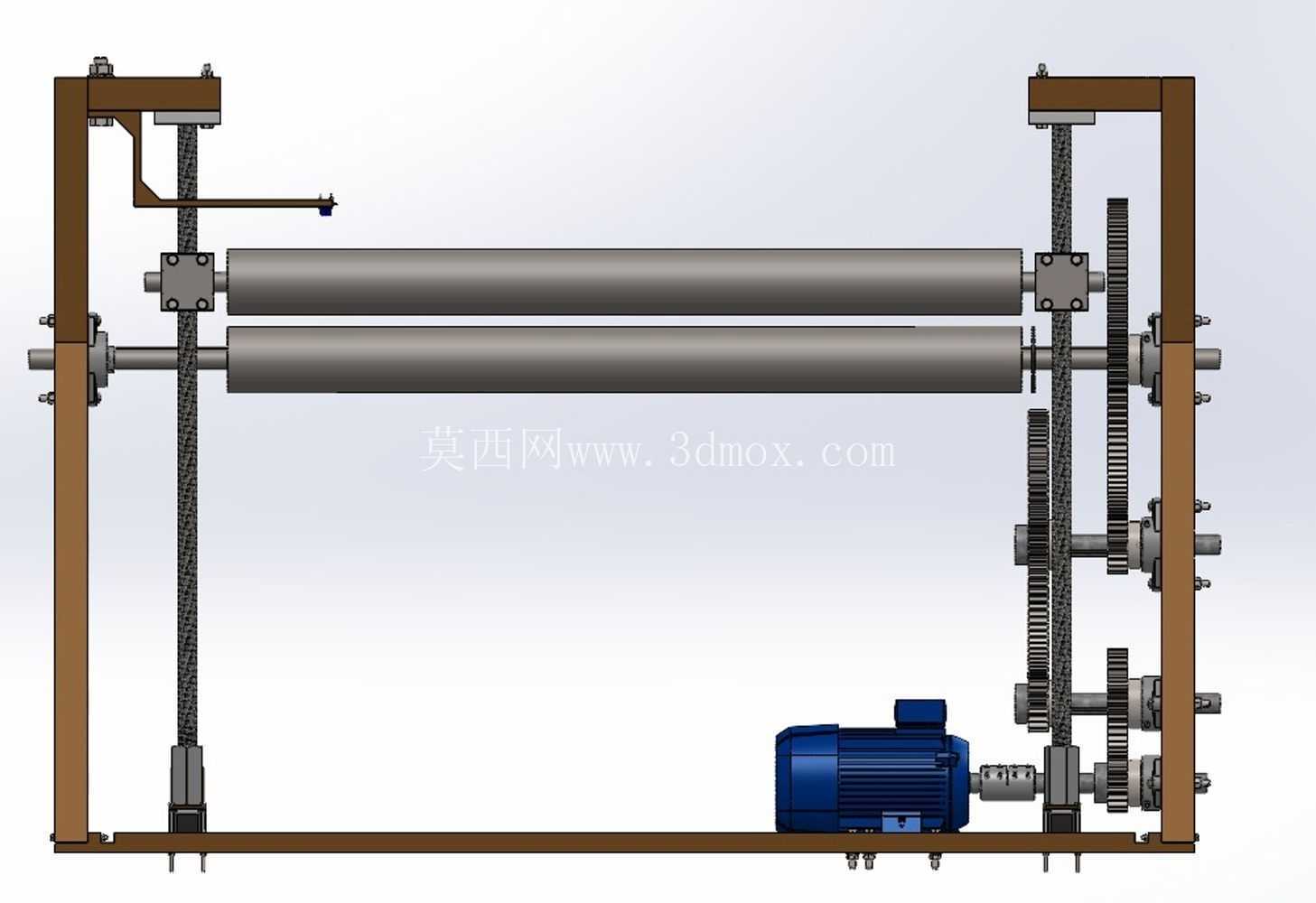

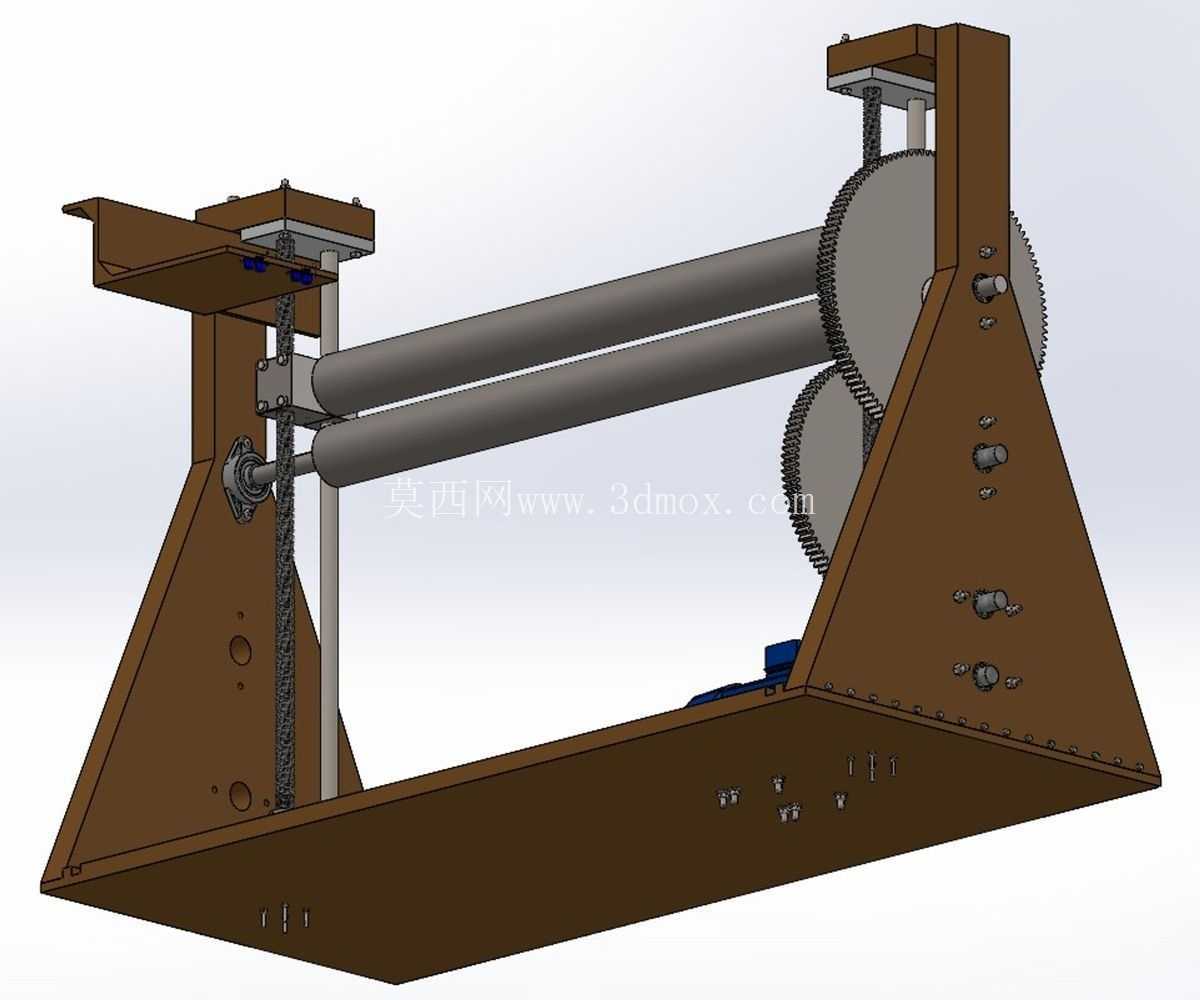

　　这套可调间隙辊压传动机构，主要面向卷材连续加工类产线的进给工位设计，常见应用场景覆盖薄膜分切、金属箔材压延、包装材料复合、纺织面料预缩等需要连续送料且对辊间压紧力有动态调整需求的工序段，区别于固定辊隙的刚性传动结构，这套机构可在不停机状态下完成辊缝微调，适配不同厚度来料的压紧输送需求，避免传统固定辊结构换料时需要拆机调整垫片、重新校准同轴度的繁琐操作。从结构布局来看，整套机构采用双侧立式板架作为承载主体，两根平行布置的钢质辊轴作为核心执行部件，下辊轴位置固定，通过轴承座锁紧在双侧立板的基准安装位上，上辊轴的轴承座嵌入立板的竖直导向槽内，可沿槽体做上下直线位移，辊隙调整的动力通过侧部的链传动副传递至调节丝杠，带动上辊轴承座升降，调整过程中双侧丝杠通过同步链轮实现联动，保证上辊轴两端位移量一致，避免辊轴倾斜导致的来料跑偏、压合不均问题。

　　动力输入端采用卧式安装的驱动电机，电机输出端通过联轴器连接齿轮减速组，将动力传递至下辊轴的主动端，下辊轴另一端通过齿轮啮合将动力同步传递至上辊轴，保证两根辊轴的线速度完全匹配，避免辊面与来料之间出现相对滑动擦伤工件表面，侧部的传动链除了承担辊隙调节的动力传递外，还预留了外接刻度盘的安装位，可直观读取当前辊隙数值，方便操作人员根据来料厚度快速匹配参数。设计过程中优先考虑了安装边界的适配性，整套机构的底部安装面为统一的平板式底座，底座上预留了标准的T型槽安装孔，可直接固定在产线的型材机架或者钢制工作平台上，双侧立板与底座之间采用定位销加螺栓的组合连接方式，安装时可先通过定位销锁定立板的垂直度，再锁紧连接螺栓，降低现场安装的校准难度。

　　辊轴的辊面采用精加工后镀硬铬处理，表面粗糙度控制在Ra0.8以内，既保证与来料接触时的摩擦力足够带动卷材前进，也避免辊面毛刺划伤软质来料表面，所有传动齿轮、链轮均布置在立板外侧，并且预留了防护罩的安装螺孔，现场部署时可加装金属防护罩避免生产过程中杂物卷入传动副，同时也符合工业设备的安全防护规范。在功能特性上，这套机构除了基础的输送压紧功能外，还可通过更换辊面材质拓展应用场景，比如包覆橡胶层后可用于易碎薄材的软接触输送，包覆压花辊面后可完成材料表面的压纹加工，调整丝杠的端部预留了伺服电机的安装接口，后续升级时可加装伺服驱动实现辊隙的自动闭环调整，配合厚度检测传感器可实现来料厚度波动的实时补偿，进一步提升加工精度。

　　整套结构的所有受力部件均做了刚度校核，立板采用加厚钢板铣削加工，导向槽与轴承座的配合间隙控制在0.02mm以内，避免调整过程中出现卡滞或者窜动，传动齿轮采用磨齿工艺加工，传动平稳性更高，可适配最高120m/min的线速度运行需求，满足大部分中低速卷材加工产线的使用要求。安装时需要注意校准两根辊轴的平行度，误差需控制在0.05mm/m以内，否则长期运行会出现辊面偏磨、轴承受力不均导致的寿命缩短问题，润滑点位集中在侧部的传动副与轴承座位置，日常维护时可通过预留的注油孔定期加注润滑脂，无需拆解结构即可完成保养操作。
