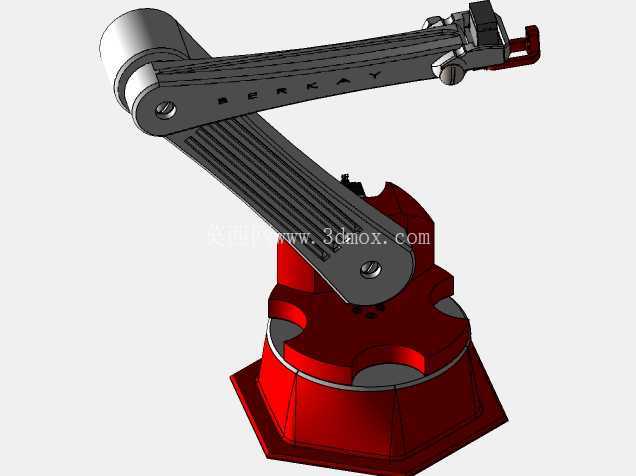

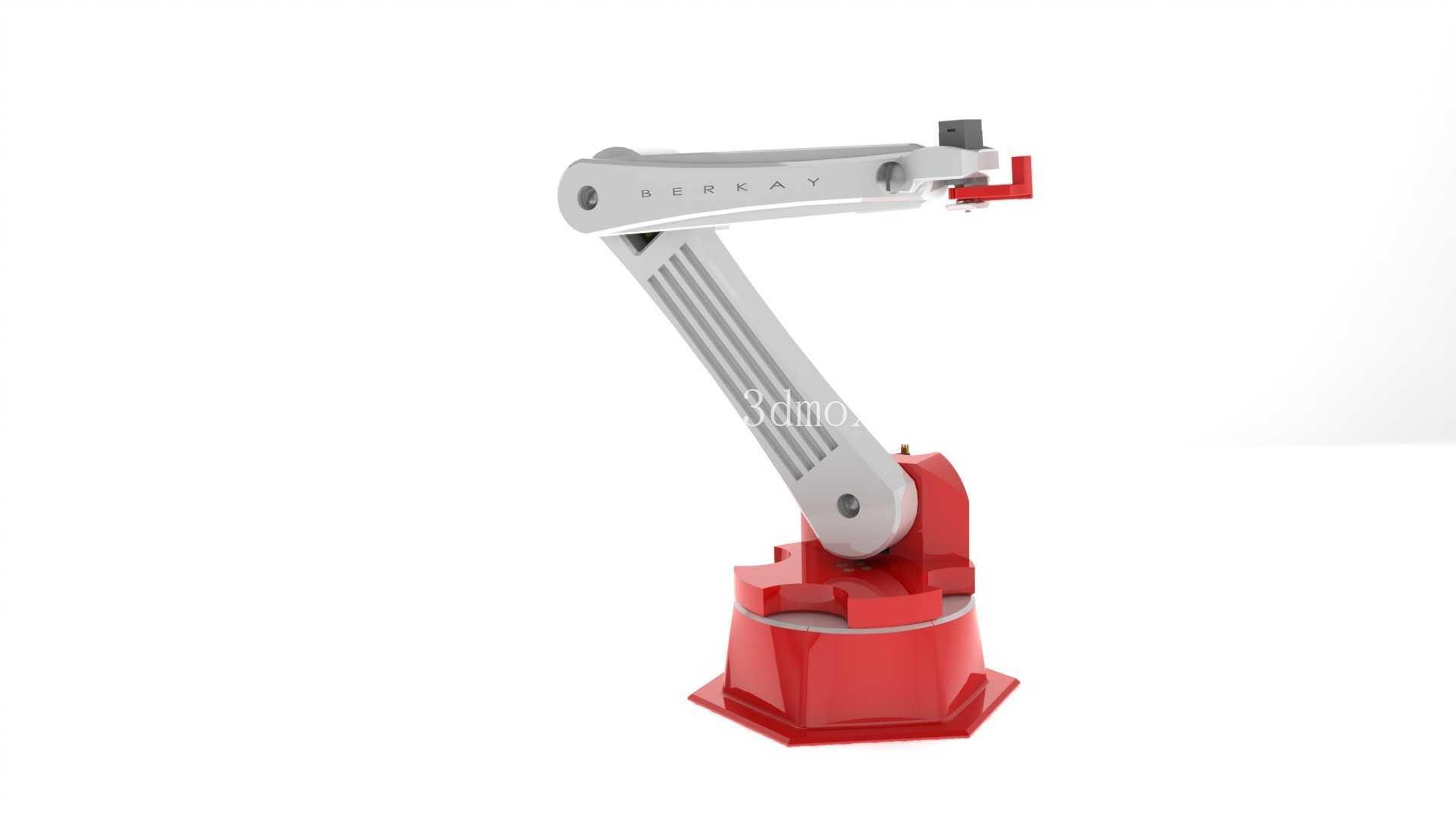

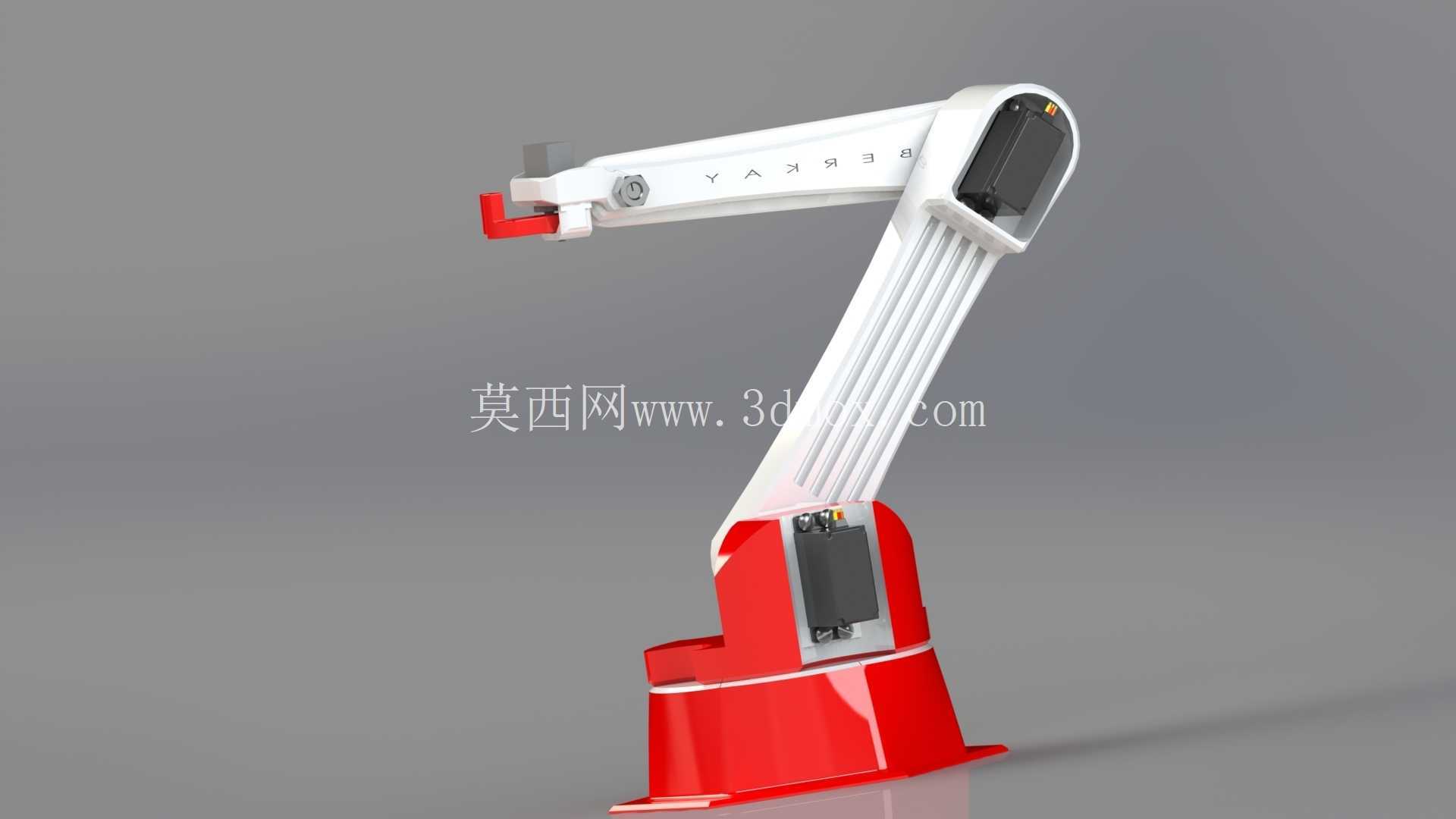

桌面级可3D打印多关节机械臂结构

这款多关节机械臂结构针对桌面级3D打印工艺做了全链路适配，从结构件壁厚、连接公差到装配逻辑都围绕FDM打印的成型特性做了优化，所有受力关节的连接位都预留了标准紧固件的安装空间，无需额外定制非标连接件就能完成整机组装。从应用场景来看，这类轻量化机械臂既可以作为职业院校工业机器人专业的教学实操教具，让学生直观理解串联关节机器人的运动学原理、关节传动逻辑，也能搭载在小型自动化工作站里完成轻负载的拾取、搬运、定点摆放作业，比如小型电子元器件的工位转运、3D打印成品的自动取件、实验室样本的定点转移这类负载不超过500g的作业场景都能适配。

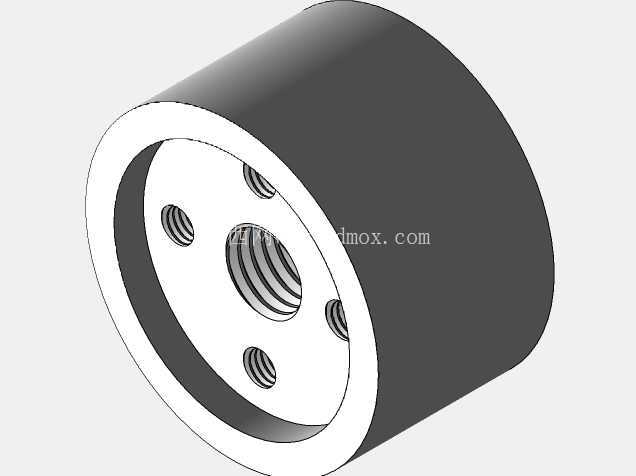

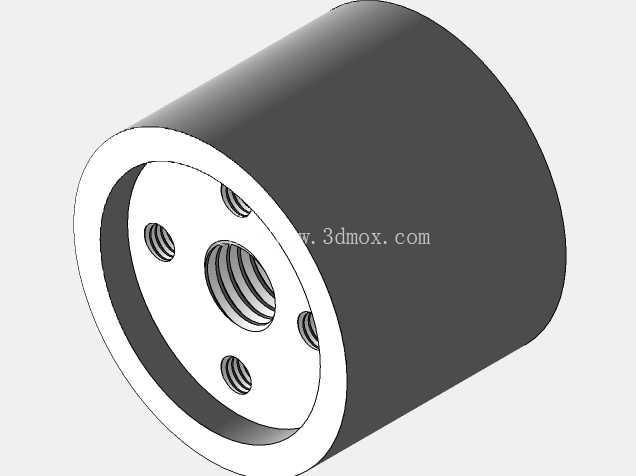

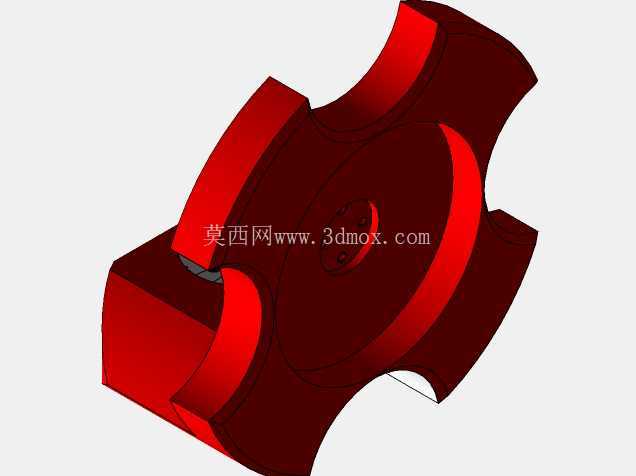

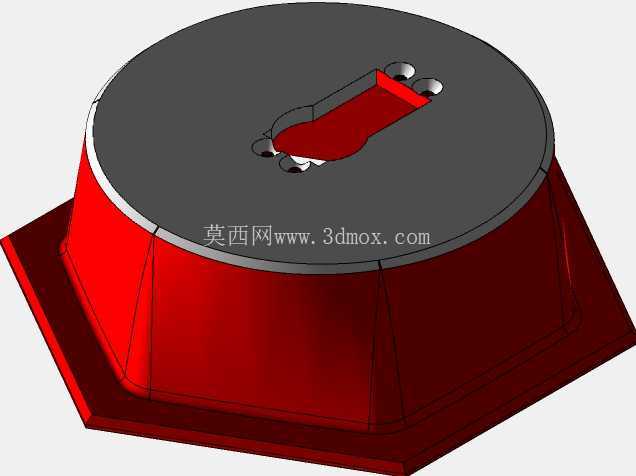

设计阶段首先规避了传统工业机械臂的铸造壳体结构，把所有大尺寸结构件拆分成了无悬空、少支撑的打印单元，每个零件的打印摆放角度都做了预规划，尽可能减少打印过程中的支撑用量，降低打印耗材损耗的同时，也能减少支撑拆除后的表面处理工作量。关节部位采用了通孔加轴套的配合设计，转动副的配合间隙预留了0.2mm的打印公差补偿量，即便是普通桌面级FDM打印机的常规打印精度，也能保证关节转动顺畅无卡滞，不会出现因为打印收缩导致的装配过紧或者间隙过大晃动的问题。底座采用了六边形的宽支撑结构，相比圆形底座在相同投影面积下拥有更好的防倾覆稳定性，底部预留了标准的安装孔位，可以直接固定在工作台面或者型材架上，安装边界的孔位间距适配主流的2020、3030铝型材安装槽，不需要额外加工转接板就能完成固定。

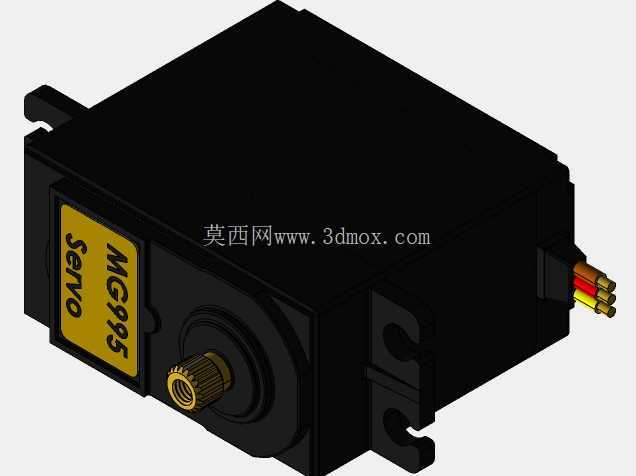

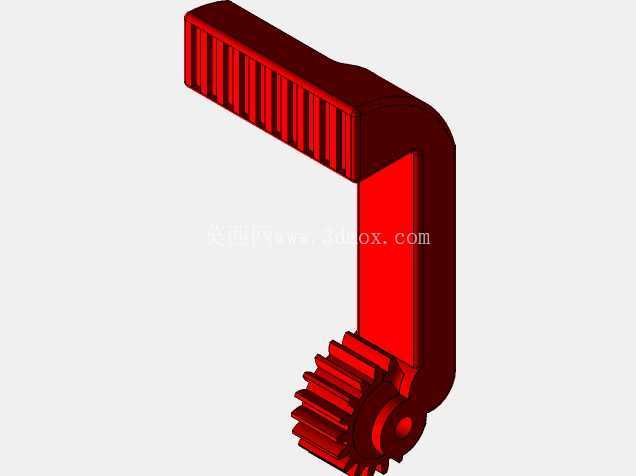

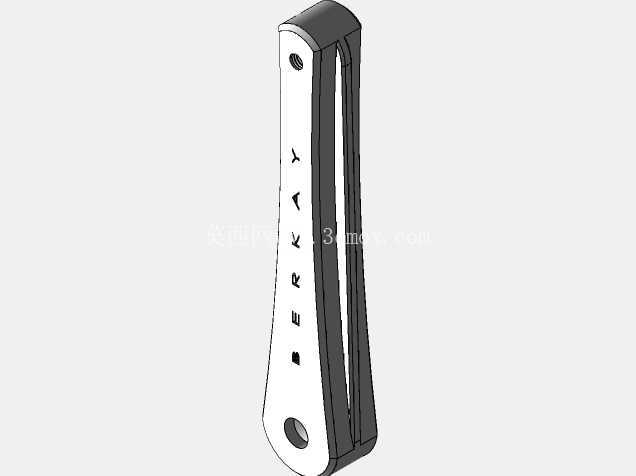

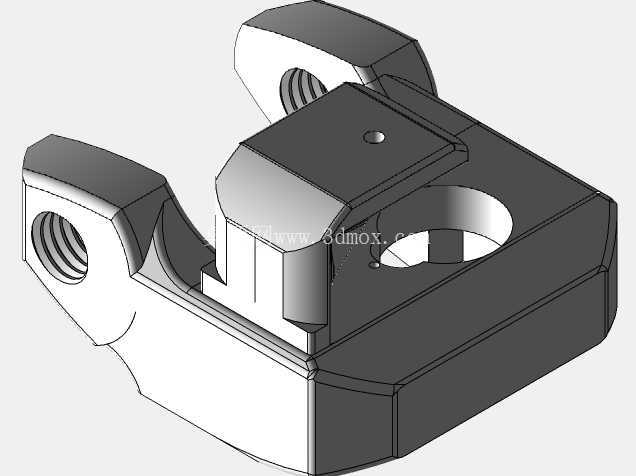

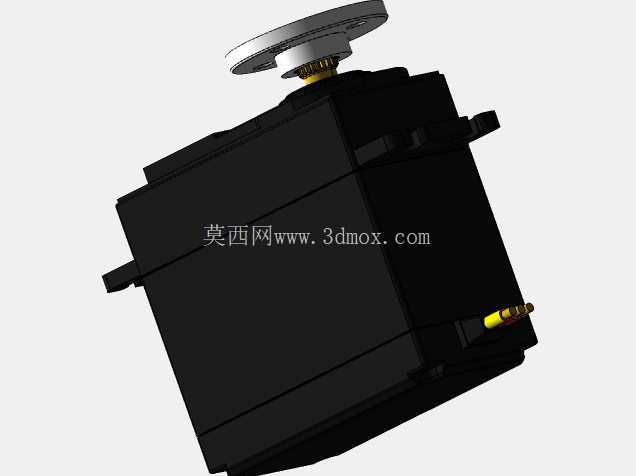

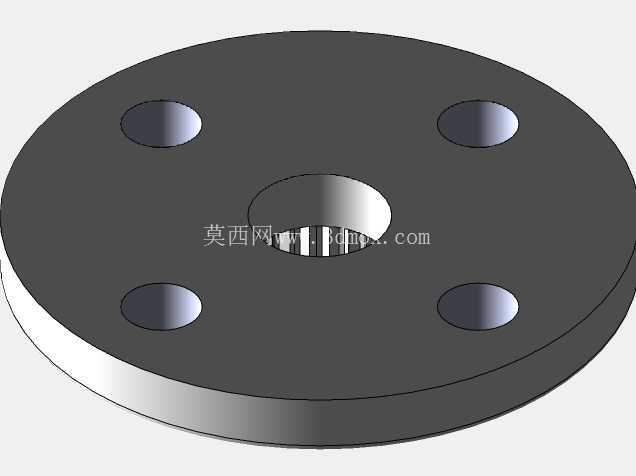

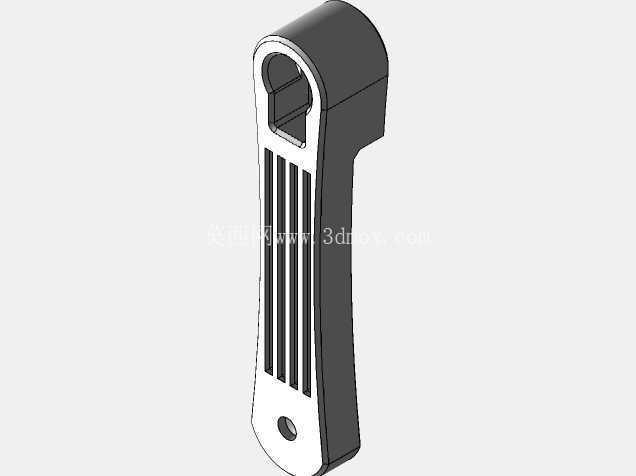

臂体结构采用了镂空加筋的设计思路，在保证结构刚性的前提下尽可能降低零件自重，大臂和小臂的内部都设计了纵向加强筋，筋板厚度统一设置为2mm，既符合3D打印的最小壁厚要求，也能在臂体完全伸展的状态下把末端形变控制在1mm以内，满足轻负载作业的精度要求。末端执行器的连接位采用了通用的法兰接口，适配市面上常见的小型气动夹爪、电磁铁吸盘、画笔夹具等末端执行件，不需要修改臂体结构就能快速更换不同的作业工具，拓展不同的使用功能。关节的走线槽全部做了内嵌式设计，驱动舵机或者步进电机的连接线可以从臂体内部的空腔穿过，不会出现线缆外露干扰臂体运动的问题，也能避免作业过程中线缆被周边设备剐蹭造成的损坏。

从安装边界来看，整机组装完成后的底座最大外接圆直径为180mm，臂体完全收缩状态下的整机高度为220mm，完全伸展后的最大作业半径为320mm，垂直方向的最大作业高度为380mm，不需要占用太大的工作台空间，哪怕是普通的家用桌面也能放置使用。关节的转动范围做了机械限位设计，每个关节都设置了硬限位挡块，避免软件控制失误导致的关节过转损坏，大臂的俯仰角度范围为-30°到90°，小臂的俯仰角度范围为-60°到120°，末端腕部可以实现360°旋转，覆盖了桌面作业场景下绝大多数的点位需求。所有结构件的壁厚都控制在2.5mm到3mm之间，采用常规PLA耗材打印就能满足结构强度要求，如果需要更高的负载能力，也可以更换PETG或者ABS耗材打印，不需要修改零件的结构参数。

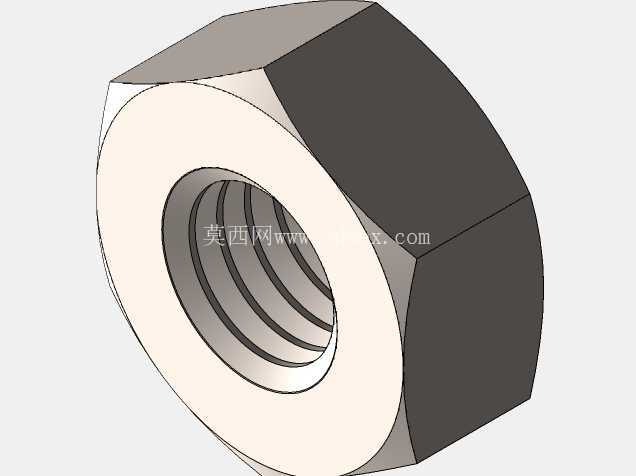

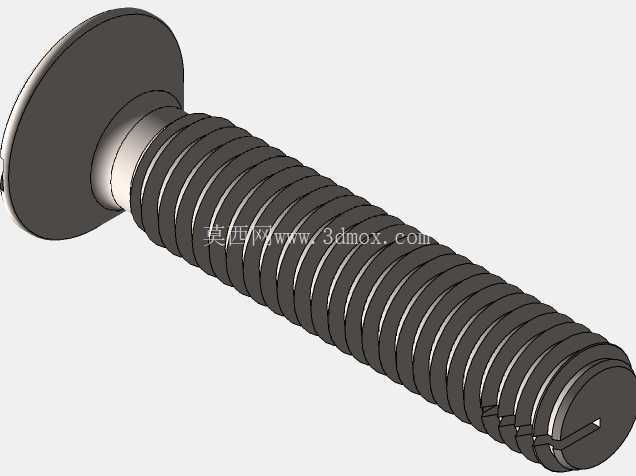

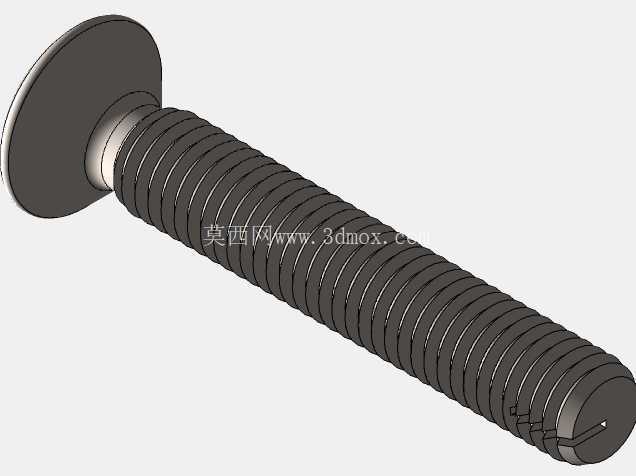

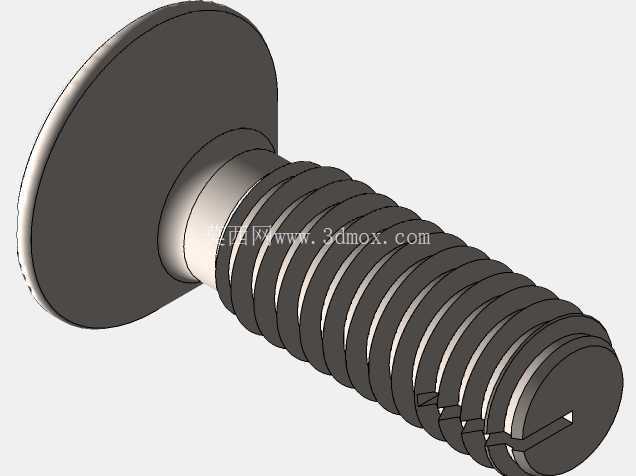

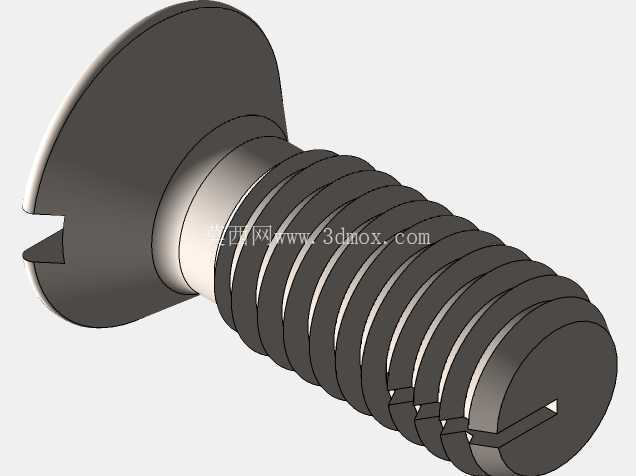

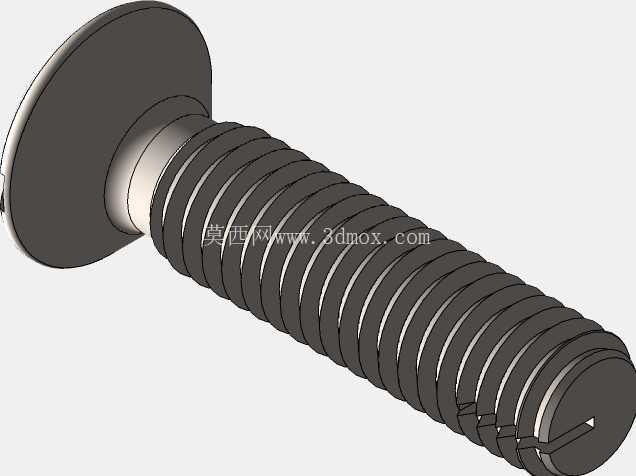

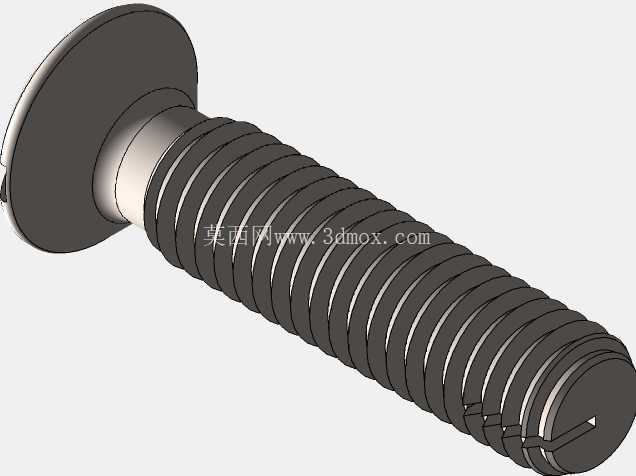

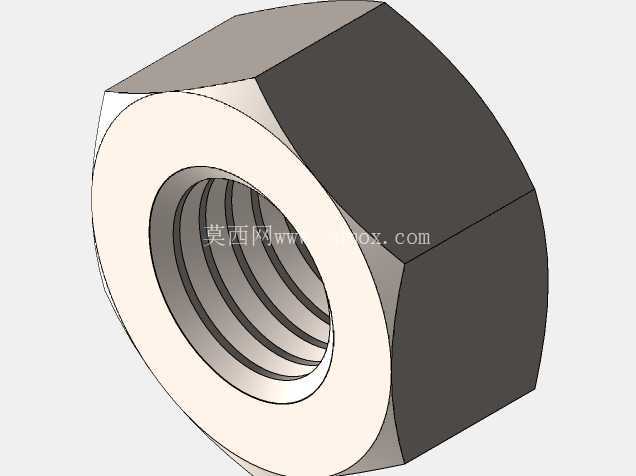

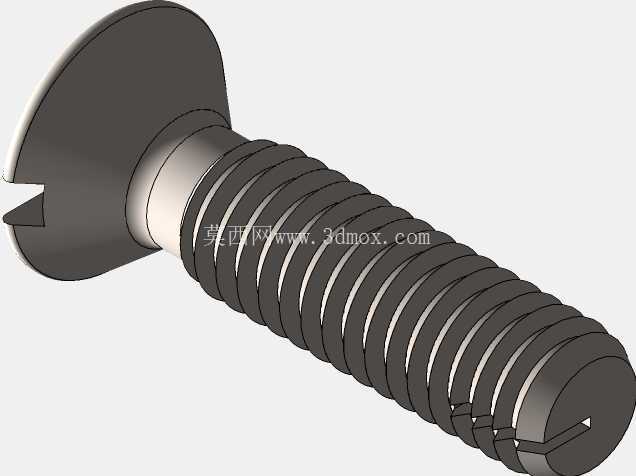

在实际装配过程中，所有连接孔都设计成了打印直接成型的标准尺寸，不需要二次钻孔或者攻丝，配合标准的M3、M4螺丝和螺母就能完成全部装配流程，装配难度低，即便是没有太多机械装配经验的爱好者也能参照装配关系完成整机组装。臂体的外观曲面做了顺滑过渡处理，没有尖锐的棱角，既符合3D打印的成型特点，也能避免使用过程中剐蹭操作人员，作为教学用具使用时安全性更高。
